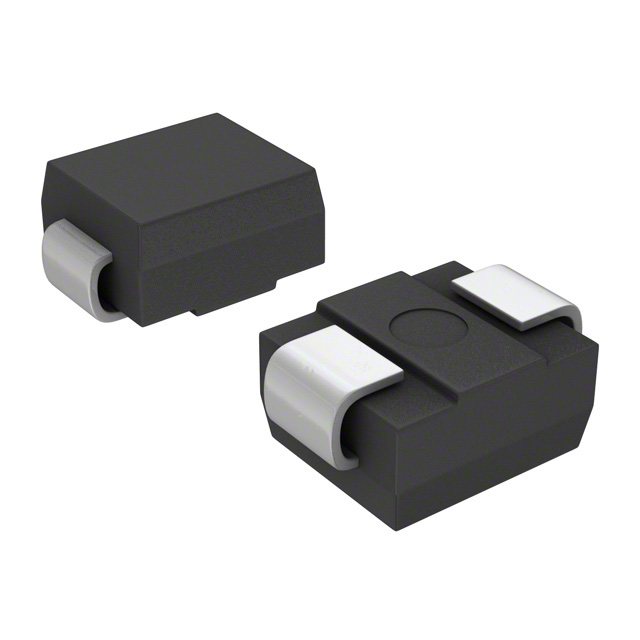

P6SMB30CAH

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 双向 600W 15A 41.4V 30V SMB(DO-214AA) 贴片安装
供应商型号: SCE-P6SMB30CAH
供应商: 海外现货
标准整包数: 100
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6SMB30CAH

P6SMB30CAH概述


    产品简介


    P6SMB6.8(A)H – P6SMB220(A)H系列是台湾半导体公司生产的表面贴装瞬态电压抑制器(Surface Mount Transient Voltage Suppressor),适用于6.8V到220V的工作范围。该系列产品广泛应用于保护敏感电路免受高电压瞬变的影响,如照明、静电放电瞬变电压保护、感性负载开关保护及电气快速瞬变抗扰度保护。这些产品具有高度可靠性和低泄漏电流,确保在各种恶劣条件下都能提供出色的性能。

    技术参数


    - 工作电压范围: 6.8V 至 220V
    - 峰值脉冲功率耗散: 600W
    - 最大工作温度: 150°C
    - 峰值脉冲电流: 100A (8.3ms单半正弦波)
    - 热阻抗: 结至外壳 10°C/W, 结至环境 55°C/W
    - 封装: DO-214AA (SMB)
    - 其他特性: 符合ISO 7637-2标准、符合RoHS和无卤素要求、AEC-Q101认证

    产品特点和优势


    1. 低轮廓封装: 方便自动化放置,提高生产效率。
    2. 玻璃钝化结: 提高稳定性和可靠性。
    3. 快速响应时间: 通常小于1.0ps,确保及时保护。
    4. 优异的钳位能力: 最大峰值脉冲电流可达100A,确保在高瞬变情况下仍能有效保护电路。
    5. AEC-Q101认证: 在汽车电子领域的可靠性和耐用性经过验证。

    应用案例和使用建议


    - 保护汽车电子系统: 防止电源系统因感性负载切换产生的高压瞬变损害。
    - 工业自动化: 用于保护控制系统免受雷击或其他瞬态事件影响。
    - 家用电器: 保护敏感组件免受静电放电和浪涌电压的影响。
    使用建议:
    - 确保正确的安装方向,特别是对于单向产品,要根据阴极带进行安装。
    - 在高温环境下使用时,注意散热以避免热应力导致的失效。
    - 根据具体的应用场景选择合适的额定电压和功率等级。

    兼容性和支持


    - 兼容性: 与常见的PCB设计兼容,易于集成到现有系统中。
    - 支持: 提供详尽的技术手册和技术支持,帮助用户正确使用和维护产品。

    常见问题与解决方案


    1. 问题: 产品在高温环境下性能下降。
    - 解决方案: 使用散热器或增加散热片以增强散热效果。

    2. 问题: 产品无法通过高压测试。
    - 解决方案: 检查连接线是否完好,确认安装方向正确。
    3. 问题: 高温下出现故障。
    - 解决方案: 检查安装环境的温度,确保在产品允许的工作温度范围内运行。

    总结和推荐


    P6SMB6.8(A)H – P6SMB220(A)H系列瞬态电压抑制器以其卓越的性能、高可靠性及广泛的应用领域脱颖而出。特别适合在汽车电子、工业自动化和家用电器等领域使用。其优异的钳位能力和快速响应时间使其成为应对高瞬变电压的理想选择。因此,我们强烈推荐这一系列的产品给需要高性能瞬态电压保护的用户。

P6SMB30CAH参数

参数
峰值脉冲电流 15A
峰值脉冲功率 600W
极性 双向
工作电压 -
箝位电压 41.4V
击穿电压 30V
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P6SMB30CAH数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6SMB30CAH P6SMB30CAH数据手册

P6SMB30CAH封装设计

查看详情并下载
Symbol
Footprint
3D Model
