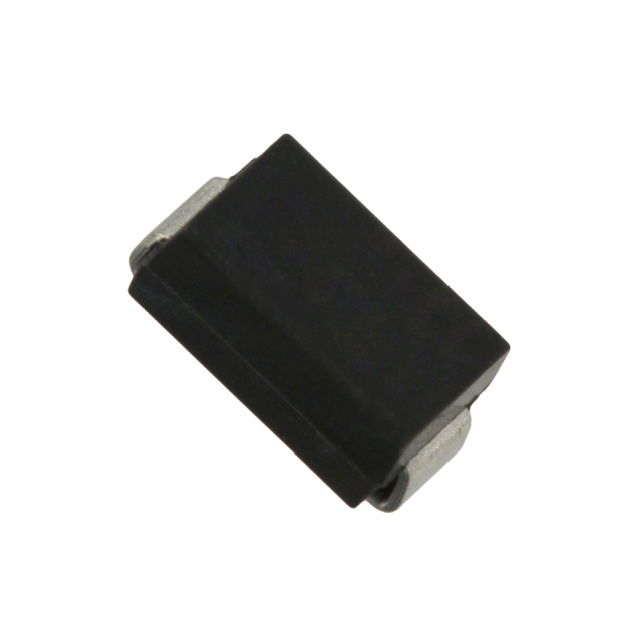

P6SMB150CAH

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 600W 3A 207V 150V SMB(DO-214AA) 贴片安装
供应商型号: UA-P6SMB150CAH
供应商: 海外现货
标准整包数: 3000
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6SMB150CAH

P6SMB150CAH概述


    产品简介


    P6SMB6.8(A)H – P6SMB220(A)H 暂态电压抑制器
    P6SMB6.8(A)H – P6SMB220(A)H 是一款由台湾半导体(Taiwan Semiconductor)生产的表面贴装型瞬态电压抑制器(Surface Mount Transient Voltage Suppressor)。该系列产品具备高达600W的峰值脉冲功率吸收能力,适用于6.8V至220V的宽泛电压范围。这种类型的瞬态电压抑制器广泛应用于电路保护,尤其是敏感电路面对高压瞬变时的防护。

    技术参数


    关键参数
    | 参数 | 值 | 单位 |
    |
    | 额定工作电压 | 5.5 - 185 | V |
    | 击穿电压 | 6.8 - 220 | V |
    | 最大峰值脉冲功率 | 600 | W |
    | 最高工作温度 | 150 | °C |
    绝对最大额定值
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 非重复峰值脉冲功率 | PPPSM | 600 | W |
    | 稳态功率消耗(TA = 25°C) | Ptot | 3 | W |
    | 峰值正向浪涌电流(8.3ms单半正弦波) | IFSM | 100 | A |
    | 正向电压(IF = 50A) | VF | 3.5/5.0| V |
    | 结温(TJ) -55至+150 | °C |
    | 存储温度(TSTG) -55至+150 | °C |

    产品特点和优势


    - AEC-Q101认证:符合汽车电子协会的标准,确保了产品的高可靠性和稳定性。
    - 低轮廓封装:适合自动化放置,简化生产流程。
    - 玻璃钝化结:提供了良好的热稳定性和抗化学腐蚀性。
    - 快速响应时间:小于1.0ps,确保了在高压瞬变时能够迅速反应。
    - 符合ISO 7637-2标准:通过了多项关键测试,适应各种复杂的电气环境。
    - 无卤素材料:符合IEC 61249-2-21标准,环保且安全性高。

    应用案例和使用建议


    该瞬态电压抑制器广泛应用于各类电路保护中,特别是需要防止高压瞬变损害的场合,如LED照明、工业控制系统中的ESD保护、感应负载开关保护等。
    使用建议:
    - 在设计电路时,应充分考虑瞬态电压抑制器的工作电压范围,选择合适的型号。
    - 确保正确连接极性,避免反接损坏设备。
    - 安装过程中应注意散热,合理布局以提高冷却效果。

    兼容性和支持


    - 兼容性:该产品采用DO-214AA (SMB) 封装,可直接替换市面上同封装的产品,具有较好的通用性。
    - 支持服务:厂商提供标准的技术支持和售后维护服务,帮助用户解决使用过程中的技术难题。

    常见问题与解决方案


    1. 问题:设备在接入电路后出现过热现象。
    - 解决方案:检查散热措施是否到位,确保安装环境通风良好。必要时,增加外部散热片或风扇辅助散热。
    2. 问题:设备频繁损坏。
    - 解决方案:核实电压瞬变范围,选择合适电压等级的产品。此外,检查电路布局是否合理,避免不必要的电流冲击。

    总结和推荐


    综上所述,P6SMB6.8(A)H – P6SMB220(A)H 瞬态电压抑制器具备诸多优点,如快速响应、高效保护及绿色环保等。对于需要高压瞬变防护的应用场景,此款产品表现出色,推荐在相关电路设计中选用。

P6SMB150CAH参数

参数
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 207V
击穿电压 150V
峰值脉冲电流 3A
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P6SMB150CAH数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6SMB150CAH P6SMB150CAH数据手册

P6SMB150CAH封装设计

查看详情并下载
Symbol
Footprint
3D Model
