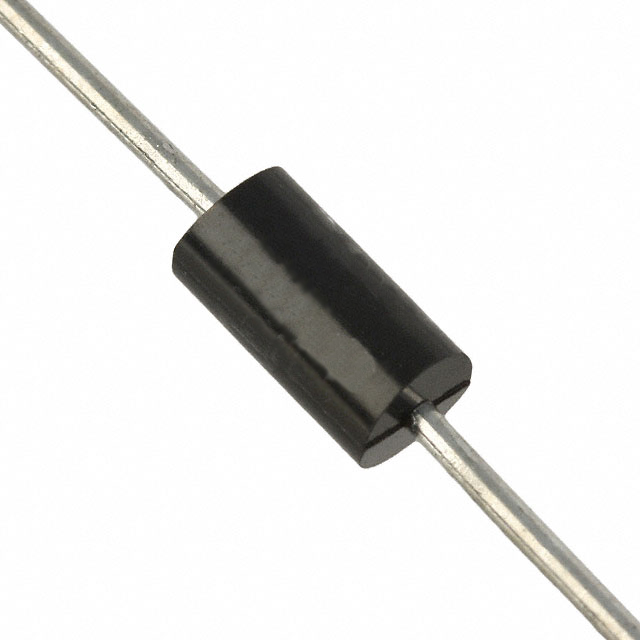

P6KE8V2A

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 7.02V 单向 600W 50A 12.1V 8.2V DO-15,DO-204AC 通孔安装
供应商型号: 2981336
供应商: 海外现货
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6KE8V2A

P6KE8V2A概述


    产品简介


    P6KE系列瞬态电压抑制二极管(TVS) 是一种高性能的半导体器件,广泛应用于各种电子设备中以保护电路免受过压冲击。该系列产品具备出色的箝位能力、低动态阻抗、高浪涌能力等特性,适用于通讯、汽车电子、工业控制、消费电子等多个领域。

    技术参数


    主要技术规格:
    - 峰值脉冲功率:600W(10/1000μs波形)
    - 浪涌电流能力:100A(8.3ms单半正弦波)
    - 钳位电压:在不同击穿电压下的具体数值见表格
    - 电容值:1 pF至10000 pF(取决于型号)
    - 最大反向漏电流:1 μA(大于10V)
    - 工作温度范围:-55°C 至 +175°C
    电气特性:
    - 快速响应时间:≤1.0ps(单向),≤5.0ns(双向)
    - 符合RoHS指令2011/65/EU及WEEE 2002/96/EC标准
    - 无卤素符合IEC 61249-2-21标准
    包装与材料:
    - 塑料外壳:UL可燃性等级94V-0
    - 铅末端:纯锡镀层,符合JESD22-B102标准
    - 包装选项:单个包装、纸带包装、弹药盒包装

    产品特点和优势


    P6KE系列瞬态电压抑制二极管以其高可靠性和优异性能著称。其低动态阻抗特性使其在吸收瞬间高压时能有效减少电压尖峰,保护敏感组件。同时,其无卤化材料和严格的测试流程确保了产品的环保和安全性。此系列还提供AEC-Q101认证版本,满足汽车行业标准要求。

    应用案例和使用建议


    应用案例:
    - 通讯设备:保护通信接口不受雷击或其他电源波动影响
    - 汽车电子:在车载电源系统中保护各种传感器和电子模块
    - 消费电子产品:用于电视、电脑和其他家用电器的过压防护
    使用建议:
    - 在设计时要确保选型正确,根据不同的应用场景选择合适的击穿电压。
    - 安装时要注意按照图中标记安装,并确保良好的热管理以防止过温。

    兼容性和支持


    P6KE系列产品可以与其他标准二极管配合使用,但具体兼容性需参照制造商提供的详细资料。台湾半导体为该产品提供全面的技术支持,包括详细的安装指南、测试报告和应用笔记,确保用户能够顺利部署和使用这些器件。

    常见问题与解决方案


    1. 问题:产品出现反向漏电流偏高的情况?
    - 解决方法: 检查是否安装时有错误接线或者温度过高,如有必要请调整安装环境或更换产品。
    2. 问题:设备在使用过程中发现瞬态电压抑制效果不佳?
    - 解决方法: 确认所选用的TVS二极管的额定电压是否符合实际需求,必要时更换更合适的型号。

    总结和推荐


    综上所述,P6KE系列瞬态电压抑制二极管凭借其优秀的性能指标、广泛的应用场景以及台湾半导体强有力的支持服务,在市场上具有显著的竞争优势。对于需要高效保护电路免受瞬态电压冲击的应用场合,强烈推荐使用这一系列产品。

P6KE8V2A参数

参数
工作电压 7.02V
箝位电压 12.1V
击穿电压 8.2V
峰值脉冲电流 50A
峰值脉冲功率 600W
极性 单向
7.6mm(Max)
DO-204AC,DO-15,Axial
通用封装 DO-15,DO-204AC
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6KE8V2A数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6KE8V2A P6KE8V2A数据手册

P6KE8V2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.4852
10+ ¥ 3.3979
100+ ¥ 3.0445
500+ ¥ 2.9902
1000+ ¥ 2.9358
5000+ ¥ 2.9358
库存: 1121
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 33.97
直接购买
加入购物车
