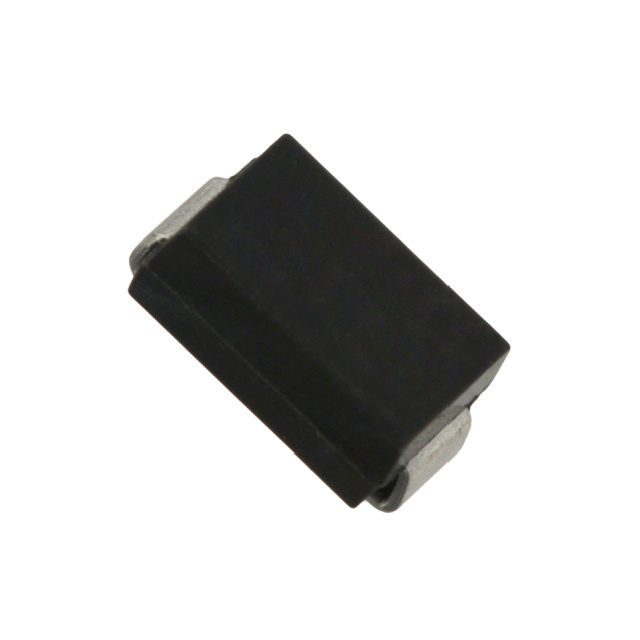

P6SMB100CA

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 85.5V 双向 600W 4.5A 137V 95V SMB(DO-214AA) 贴片安装
供应商型号: 3519410
供应商: 海外现货
标准整包数: 5
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6SMB100CA

P6SMB100CA概述

    P6SMB6.8(A) – P6SMB220(A):台湾半导体瞬态电压抑制器技术手册

    产品简介


    P6SMB6.8(A) – P6SMB220(A) 是一款由台湾半导体生产的瞬态电压抑制器(TVS),专为各种电源系统中的过压保护设计。这款产品主要适用于开关电源(SMPS)、适配器、电视和显示器等领域。通过高效的瞬态电压钳位能力,这款TVS能有效保护敏感电子设备免受浪涌电流和电压尖峰的影响。

    技术参数


    该产品的主要技术参数如下:
    | 参数名称 | 值 | 单位 |
    |
    | 额定峰值脉冲功率 | 600 | W |
    | 最大反向电压 | 5.5 - 185 | V |
    | 爆炸电压范围 | 6.8 - 220 | V |
    | 最大正向脉冲电流 | 100 | A |
    | 结温范围 | -55 - +150 | °C |
    | 工作温度范围 | -55 - +150 | °C |
    | 最高结温 | 150 | °C |
    | 热阻 | 10 | °C/W(结至壳)
    55 | °C/W(结至环境)|

    产品特点和优势


    - 低轮廓封装:设计适合自动化贴装,易于集成。
    - 玻璃钝化芯片结:提高耐热性和长期可靠性。
    - 优秀的钳位能力:瞬态电压钳位效果好,确保设备安全。
    - 低漏电:在10V以上时,典型反向漏电流小于1μA。
    - 快速响应时间:通常小于1.0ps,从0伏到BV最小值。
    - 符合标准:满足ISO 7637-2标准要求,且符合RoHS和无卤素要求。
    - 优异的热性能:结至壳和结至环境的热阻都较低。

    应用案例和使用建议


    这些TVS广泛应用于电源管理系统中,如开关电源(SMPS)和适配器。由于其高效能和低功耗的特点,它们特别适合在恶劣的工业环境中使用,如电视和显示器中。使用时应注意遵循推荐的电路布局和散热设计,以确保最佳性能和长寿命。

    兼容性和支持


    - 封装类型:DO-214AA (SMB)
    - 兼容性:设计上兼容现有标准封装,便于替换传统器件。
    - 支持服务:台湾半导体提供详细的技术文档和支持服务,帮助客户解决安装和调试过程中的问题。

    常见问题与解决方案


    1. 问题:设备出现过热现象。
    解决方案:检查散热设计,增加外部散热器。
    2. 问题:响应速度慢。
    解决方案:确认安装位置,避免信号干扰。
    3. 问题:设备无法正常启动。
    解决方案:检查电源输入稳定性,确保符合额定值。

    总结和推荐


    P6SMB6.8(A) – P6SMB220(A)是市场上高性能的瞬态电压抑制器,具有低功耗、快速响应和高可靠性等特点。它不仅适用于各类开关电源和显示器,还能满足苛刻的工业应用需求。鉴于其优越的设计和可靠性能,强烈推荐用于各种高可靠性电源系统。

P6SMB100CA参数

参数
峰值脉冲功率 600W
极性 双向
工作电压 85.5V
箝位电压 137V
击穿电压 95V
峰值脉冲电流 4.5A
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMB100CA数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6SMB100CA P6SMB100CA数据手册

P6SMB100CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.5065
10+ ¥ 1.3513
100+ ¥ 1.1413
500+ ¥ 1.0226
1000+ ¥ 1.0044
5000+ ¥ 1.0044
库存: 5880
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.51
直接购买
加入购物车
