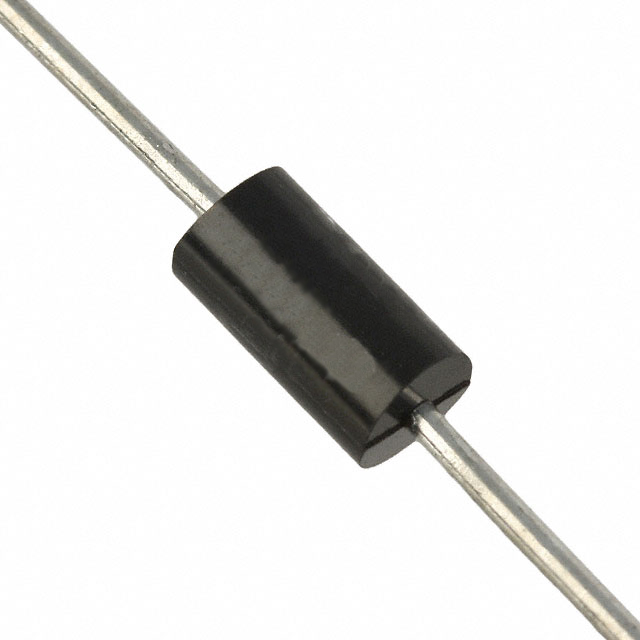

P6KE22A

产品分类: TVS二极管/ESD抑制器
厂牌: TAIWAN SEMICONDUCTOR/台湾半导体
产品描述: 18.8V 单向 600W 20A 30.6V 22V DO-15,DO-204AC 通孔安装
供应商型号: 2677570
供应商: 海外现货
标准整包数: 1
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 P6KE22A

P6KE22A概述

    P6KE系列瞬态电压抑制二极管技术手册

    产品简介


    P6KE系列瞬态电压抑制二极管(Transient Voltage Suppressor, TVS)是台湾半导体公司生产的一款高性能保护器件,广泛应用于高电压和高能量瞬态电压的防护场景。其核心功能在于提供出色的电涌保护能力,保护敏感电路免受过压损坏。P6KE系列产品具有双向和单向两种配置,涵盖额定电压范围从6.8V到440V,峰值功率耗散可达600W,适用于多种应用领域。

    技术参数


    以下是P6KE系列产品的关键技术和性能参数:
    | 参数名称 | 值 | 单位 |
    |
    | 最大瞬态功率 | 600 | W |
    | 峰值反向击穿电压(VBR)| 6.12 - 484 | V |
    | 最大钳位电压 | 631 | V |
    | 最大泄漏电流(IR) | 1 | μA |
    | 工作温度范围 | -55 至 +175 | °C |
    | 包装方式 | DO-204AC (DO-15)
    该系列产品通过UL认证,并符合RoHS标准和无卤素要求,广泛用于汽车、工业及消费电子领域。

    产品特点和优势


    1. 卓越的钳位能力:P6KE系列的低动态阻抗设计能够有效地限制浪涌电压,确保下游电路的安全运行。
    2. 快速响应时间:单向型号响应时间为小于1.0μs,双向型号为5.0ns,保证了快速有效的电压保护。
    3. 高可靠性:经过严格的AEC-Q101认证,适合恶劣工作环境下的长期稳定运行。
    4. 高可靠性设计:模具化合物符合UL 94 V-0防火等级,确保高温条件下的可靠性和耐用性。

    应用案例和使用建议


    P6KE系列的应用场景非常广泛,包括但不限于以下领域:
    - 防护汽车和工业系统中的敏感IC组件;
    - 在电源线和信号线上提供防雷保护;
    - 用于工业自动化设备的ESD和EMI防护。
    建议在使用时根据具体需求选择合适的额定电压和功率等级,以确保最佳保护效果。同时,在安装过程中应注意正确的极性连接和良好的散热设计。

    兼容性和支持


    P6KE系列采用DO-204AC (DO-15)封装,易于与其他标准组件集成。此外,厂商提供了详尽的技术文档和支持服务,包括样品申请和技术咨询,确保客户能够顺利实施设计方案。

    常见问题与解决方案


    以下是一些常见的用户疑问及其解决方法:
    - 问:如何正确测试P6KE器件?
    答:请按照手册提供的测试条件进行测试,确保测试环境和设备满足要求。
    - 问:最大工作温度是多少?
    答:最高工作温度为+175°C,请注意保持良好的散热措施。
    - 问:如何判断是否过载?
    答:可通过观察温度上升情况判断是否过载,必要时应采取降额措施。

    总结和推荐


    总体来看,P6KE系列瞬态电压抑制二极管凭借其优异的性能和可靠性,在众多高电压瞬态保护场合表现出色。尤其对于需要高能浪涌吸收和快速响应的应用场景,该系列产品无疑是一个理想的选择。因此,强烈推荐此款产品用于各类高压保护设计中。

P6KE22A参数

参数
峰值脉冲电流 20A
峰值脉冲功率 600W
极性 单向
工作电压 18.8V
箝位电压 30.6V
击穿电压 22V
7.6mm(Max)
DO-204AC,DO-15,Axial
通用封装 DO-15,DO-204AC
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

P6KE22A数据手册

厂牌 PDF简要描述 下载
TAIWAN SEMICONDUCTOR/台湾半导体 TVS二极管/ESD抑制器 TAIWAN SEMICONDUCTOR/台湾半导体 P6KE22A P6KE22A数据手册

P6KE22A封装设计

查看详情并下载
Symbol
Footprint
3D Model
