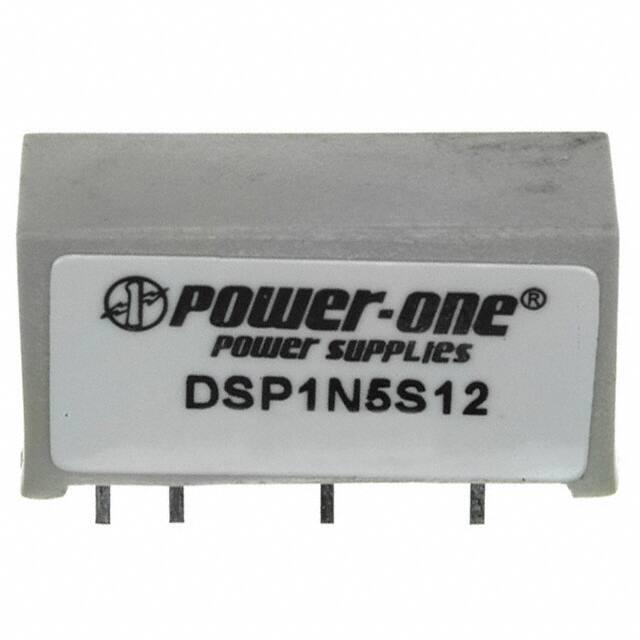

DSP1N5S12

产品分类: DC-DC模块
厂牌: BEL FUSE
产品描述: Module DC-DC 1-OUT 12V 0.08A 1W 4-Pin SIP
供应商型号: N-DSP1N5S12
供应商: 云汉优选
标准整包数: 1
BEL FUSE DC-DC模块 DSP1N5S12

DSP1N5S12概述


    产品简介


    DSP1系列转换器是一款专门设计用于将标准5伏输入电压转换为隔离输出电压的产品。该系列转换器采用半调节输出电压设计,旨在使模拟电路和三端稳压器能够在最高效的输入电压范围内运行。此外,通过使用350kHz固定频率开关转换器,该系列产品能够实现高功率密度。

    技术参数


    - 输入范围:5V
    - 最大输出电压:17V
    - 输出电压精度:在最大额定负载的75%处测量
    - 负载调整率:相对于最大额定负载电流的75%
    - 线性调整率:输入电压变化1%时,输出电压变化0.5%
    - 效率:最高可达75%
    - 隔离电压:700VDC
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+105°C
    - 热阻抗:3°C/W(案例温度上升相对于环境温度)
    - 无铅焊接合规性:符合RoHS标准
    - 最大输出功率:1瓦
    - 输出电容要求:最低10μF,最大不超过400μF

    产品特点和优势


    - 高功率密度:采用350kHz固定频率开关转换器技术,确保高效率。
    - 宽温范围操作:可在极端环境下稳定工作,适用于各种工业场合。
    - 高效能:最高可达到75%的转换效率,提供稳定的输出电压。
    - 隔离设计:提供高达700VDC的电气隔离,确保安全运行。
    - 易于安装:采用四终端操作设计,便于集成到现有系统中。

    应用案例和使用建议


    应用案例:
    - 工业自动化控制系统
    - 医疗设备
    - 通信基础设施
    使用建议:
    - 确保输入端添加外部保护装置(如保险丝)以提高系统的整体可靠性。
    - 在电源距离转换器超过2英寸的情况下,建议增加一个10μF、25V的固态钽电容器,以满足反射纹波要求。
    - 负载变化可能导致输出电压波动,因此在设计电路时应考虑到这一点,尽量选择稳定的负载源。

    兼容性和支持


    - 兼容性:本产品可以与多种电子设备和电路板进行无缝对接,尤其适用于需要高功率密度和高效转换的应用场合。
    - 支持服务:提供24小时在线技术支持,可以通过技术支持邮箱 tech.support@psbel.com 联系。全球范围内设有多个技术支持中心,包括亚太区、欧洲、中东以及北美地区,确保用户在任何地方都能获得及时帮助。

    常见问题与解决方案


    - Q:输出电压不稳定怎么办?
    - A:检查负载是否稳定,并确保输入电压处于正常范围。必要时增加外部电容以减少纹波。
    - Q:产品发热严重怎么处理?
    - A:请确认安装位置有足够的散热空间,确保周围环境温度在产品允许的工作温度范围内。如有需要,可咨询技术支持团队获取进一步指导。
    - Q:产品是否适用于核医疗设备?
    - A:该产品不适合用作生命支持系统的关键部件,也不适合用于危险环境或核电控制系统中。若需应用于此类环境,请联系销售代表了解更多信息。

    总结和推荐


    总体来看,DSP1系列转换器凭借其高效能、高隔离度及宽工作温度范围等特性,在多种工业应用场景中展现出卓越的表现。其良好的兼容性及强大的技术支持使其成为众多工程师的选择。综上所述,强烈推荐此款产品给需要高性能、高可靠性的客户。

DSP1N5S12参数

参数
类型 -
输入电压最小值 -
特性 -
输入电压最大值 -
开关频率 -
转换效率 -
最大容性负载 -
输出电压组数 -
输出电流最大值 -
输出总功率 -
输出电压 -
输出方式 -
散热方式 -
通用封装 SIP
包装方式 管装

DSP1N5S12厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

DSP1N5S12数据手册

厂牌 PDF简要描述 下载
BEL FUSE DC-DC模块 BEL FUSE DSP1N5S12 DSP1N5S12数据手册

DSP1N5S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
