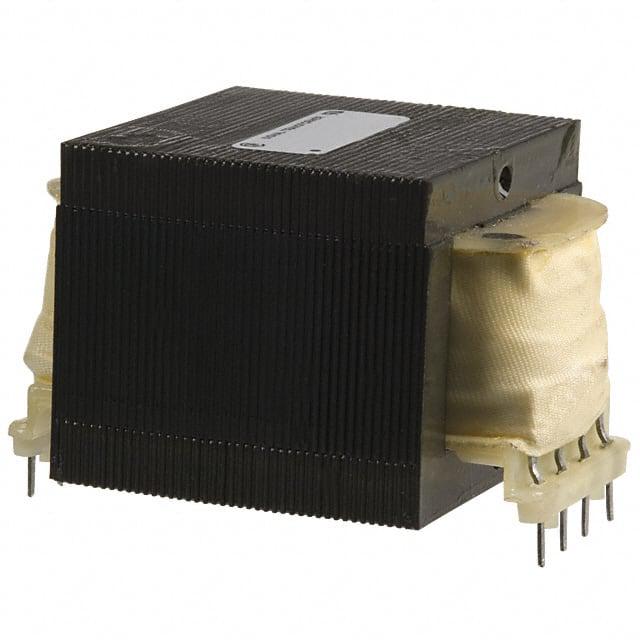

DPC-16-1500

产品分类: 电源变压器
厂牌: BEL FUSE
产品描述: 8V(Parallel),16V(Series) 1.5A,3A Dual 24VA 115V,230V Dual 否 DIP 通孔安装 41.3mm*57.2mm*34.93mm
供应商型号: N-DPC-16-1500
供应商: 云汉优选
标准整包数: 1
BEL FUSE 电源变压器 DPC-16-1500

DPC-16-1500概述

    Miniature Low Power Transformers: PC / DPC Series

    产品简介


    Signal公司的PC低功率变压器是专为50 Hz至500 Hz的工作频率设计的,可在不降低输出电压的情况下稳定运行。该系列包括多种型号,适用于不同的应用需求,主要应用于信号处理、通信系统和工业控制等领域。

    技术参数


    - 功率范围:1.0 VA到24 VA
    - 耐压等级:1500 Vrms 高压绝缘测试(Hipot)
    - 初级线圈:单级或双级,电压分别为115 V或115/230 V,频率范围为50-500 Hz
    - 次级线圈:串联或并联配置
    - 绝缘系统:Class B绝缘,工作温度可达130°C
    - 认证:UL 506 / UL 5085-2,CSA C22.2 #66.1认证
    - 环保标准:符合RoHS标准

    产品特点和优势


    - 稳定性高:能在广泛的频率范围内保持稳定的输出电压,适合信号处理和电源转换。
    - 灵活性强:支持多种次级线圈配置(串联或并联),满足不同应用需求。
    - 可靠性好:通过UL和CSA双重认证,确保在各种复杂环境下的可靠运行。
    - 环保节能:符合RoHS标准,对环境友好且节能高效。

    应用案例和使用建议


    该系列变压器广泛应用于通信设备、医疗仪器和工业控制系统中。例如,在通信设备中,它们可以用于信号放大和传输;在医疗仪器中,用于电源转换和稳压。
    使用建议:
    1. 确保连接正确的电压和频率,避免因过载导致损坏。
    2. 使用时应注意散热,避免长时间高温运行影响使用寿命。
    3. 在复杂电磁环境中,考虑增加屏蔽措施以减少外部干扰。

    兼容性和支持


    该系列产品可直接安装于印刷电路板上,无需额外的安装空间。对于部分型号,提供可选的滑动式安装支架,便于组装和拆卸。厂商提供全面的技术支持和服务,包括定制版本。

    常见问题与解决方案


    1. 问题:无法启动
    - 解决办法:检查电源输入是否正确,确认连接无误后再试。

    2. 问题:输出电压不稳定
    - 解决办法:检查负载是否超负荷,调整负载或更换更大功率的变压器。
    3. 问题:发热严重
    - 解决办法:确保散热良好,必要时增加风扇或其他冷却装置。

    总结和推荐


    总体来看,Signal公司的PC / DPC系列低功率变压器具有很高的可靠性和灵活性,特别适合需要高精度和稳定性的应用场景。无论是信号处理还是电源管理,这些产品都能表现出色。强烈推荐使用本系列产品,以获得最佳的性能和用户体验。

DPC-16-1500参数

参数
输出电压 -
初级电压 115V,230V
次级电流 1.5A,3A
次级电压 8V(Parallel),16V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 24VA
长*宽*高 41.3mm*57.2mm*34.93mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装

DPC-16-1500厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

DPC-16-1500数据手册

厂牌 PDF简要描述 下载
BEL FUSE 电源变压器 BEL FUSE DPC-16-1500 DPC-16-1500数据手册

DPC-16-1500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 14.893 ¥ 132.92
19+ $ 14.2037 ¥ 126.7681
库存: 23
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 1063.36
