DPC-20-45

产品分类: 电源变压器
厂牌: BEL FUSE
产品描述: 10V(Parallel),20V(Series) 45mA,90mA Dual 1VA 115V,230V Dual 否 通孔安装 25.4mm*34.92mm*21.08mm
供应商型号: N-DPC-20-45
供应商: 云汉优选
标准整包数: 1

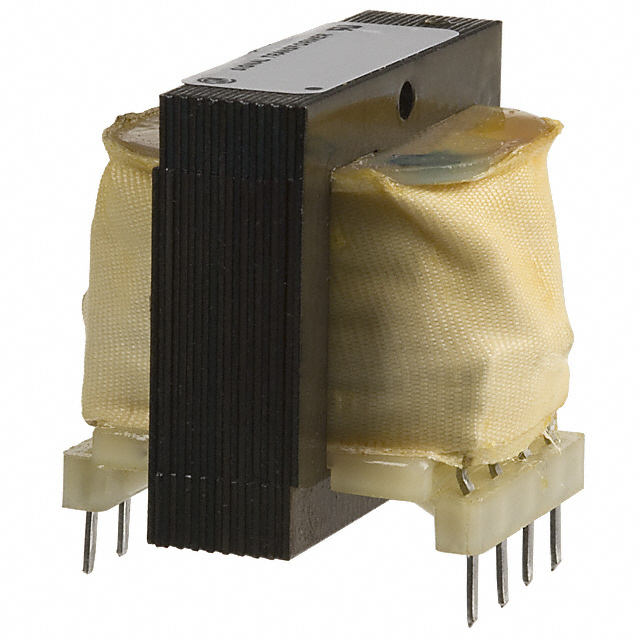

BEL FUSE 电源变压器 DPC-20-45

DPC-20-45概述

    电子元器件产品技术手册:PC / DPC 系列微型低功率变压器

    1. 产品简介


    Signal公司的PC低功率变压器专为在50Hz至500Hz频率范围内运行设计,不会导致输出电压降解。它们广泛应用于通信设备、工业自动化控制系统以及各类需要信号隔离与传输的场合。这些变压器具有出色的稳定性和可靠性,适用于各种复杂的工作环境。

    2. 技术参数


    - 功率范围:1.0VA至24VA
    - 绝缘强度:1500VRMS Hipot
    - 初级绕组:单绕组或双绕组,输入电压为115V或115/230V,频率为50-500Hz
    - 次级绕组:系列连接或并联连接
    - 绝缘系统:Class B,最高温升为130°C,UL认证E66312
    - 安装支架:提供图表(详见附件)
    认证情况
    - UL认证:至UL 506/UL 5085-2,文件号E63829
    - CSA认证:符合C22.2 #66.1标准,文件号221070
    - 符合RoHS标准

    3. 产品特点和优势


    - 高频性能优异:在50Hz至500Hz的宽频率范围内保持稳定的输出电压。
    - 安全可靠:具备高绝缘强度和UL及CSA双重认证,确保使用安全。
    - 灵活多样:提供多种初级绕组配置选项,适用性强,满足不同应用需求。
    - 设计紧凑:体积小,便于安装于印刷电路板上,节省空间。
    - 高可靠性:Class B绝缘系统设计,确保长期稳定运行。

    4. 应用案例和使用建议


    应用案例
    - 通信设备:用于光通讯模块的隔离和信号传输,确保数据传输的稳定性。
    - 工业自动化控制:在工业控制系统中用于信号隔离,提高系统的可靠性和抗干扰能力。
    - 医疗设备:在医疗器械中用于电源隔离,保障设备和患者的安全。
    使用建议
    - 在选择次级绕组配置时,应根据实际电流需求来决定是采用串联还是并联连接方式。
    - 考虑到安装空间的限制,建议优先考虑体积较小的产品型号,如PC-28-30或DPC-28-30。

    5. 兼容性和支持


    - 这些变压器能够与大多数标准电路板和设备兼容。
    - 厂商提供全面的技术支持服务,包括产品咨询、定制化需求和技术培训等。

    6. 常见问题与解决方案


    - Q: 如何选择合适的型号?
    - A: 根据所需功率范围、输入电压和绕组配置要求选择相应型号。例如,对于需要较高电流输出的应用,可以选择PC-28-800或DPC-28-800型号。
    - Q: 是否需要特殊安装支架?
    - A: 产品型号中列出的某些尺寸提供了可选的滑动式安装支架(如型号10和24)。请参考配件页面以获取更多信息。

    7. 总结和推荐


    综上所述,PC / DPC系列微型低功率变压器凭借其卓越的性能、可靠的品质和灵活多样的配置,成为许多行业应用的理想选择。无论是用于通信设备、工业自动化控制还是医疗设备,这些变压器都能提供稳定可靠的信号隔离与传输解决方案。强烈推荐在需要高可靠性的应用场景中使用。

DPC-20-45参数

参数
次级绕组 Dual
中心抽头
额定功率 1VA
输出电压 -
初级电压 115V,230V
次级电流 45mA,90mA
次级电压 10V(Parallel),20V(Series)
初级绕组 Dual
长*宽*高 25.4mm*34.92mm*21.08mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

DPC-20-45厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

DPC-20-45数据手册

厂牌 PDF简要描述 下载
BEL FUSE 电源变压器 BEL FUSE DPC-20-45 DPC-20-45数据手册

DPC-20-45封装设计

查看详情并下载
Symbol
Footprint
3D Model
