0697-1250-02

产品分类: 熔断保险丝
厂牌: BEL FUSE
产品描述: 10.7A²S 延时 Fuse,miniature 1.25A
供应商型号: RFTQ-1.25A-LONG
供应商: TME
标准整包数: 1

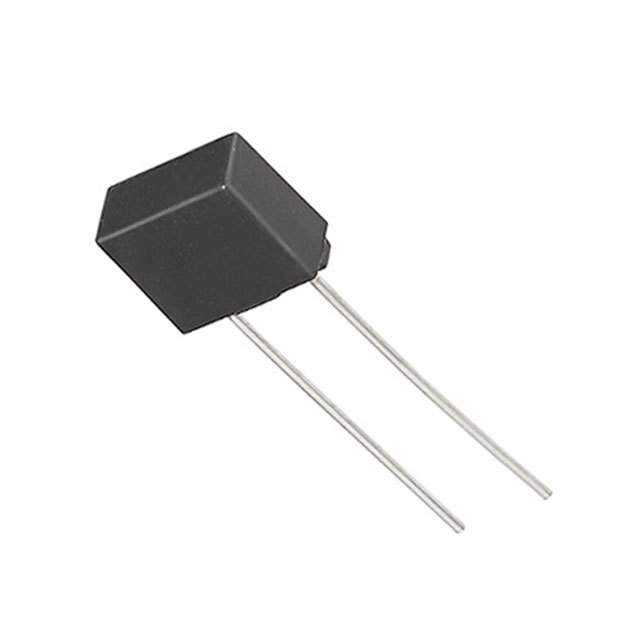

BEL FUSE 熔断保险丝 0697-1250-02

0697-1250-02概述

    #

    产品简介


    RST系列微型时间延时保险丝
    RST系列是贝尔熔断器公司(Bel Fuse Inc.)推出的一款子迷你型时间延时保险丝,专为电源供应、电池充电器、消费电子产品、适配器及工业控制器等应用提供单个组件或内部电路保护。此系列产品符合IEC标准60127-3,满足国际电气委员会安全标准的要求。采用无铅、无卤素材料制造,RST系列在确保可靠性的前提下,为电子设备提供了必要的电路保护。

    技术参数


    电气特性
    | 额定电流 | 最小I²t <10ms (A²s) | 最大I²t @10ms (A²s) | 最大功率消耗 (W) | 电压耐受等级 (V) |

    | 80mA | 0.01 | 0.01 | 0.10 | 250 |
    | 100mA | 0.02 | 0.02 | 0.11 | 250 |
    | ... | ... | ... | ... | ... |
    安全认证
    | 额定电流范围 | 电压等级 (V) | 最大短路能力 (A) |
    |
    | 80mA-6.3A | 250 | 35A |
    | 80mA-5A | 250 | 100A |
    物理规格
    - 基座与盖子:黑色阻燃塑料(UL 94-V0)
    - 引脚:100%镀锡铜
    - 封装方式:袋装(1000/箱)、带状(12.7mm间距)
    工作温度范围
    - 操作温度:-55°C 至 +125°C

    产品特点和优势


    1. 时间延时特性:在过载情况下延迟动作,避免瞬间峰值导致不必要的熔断。
    2. 宽泛的应用范围:适用于广泛的电气和电子产品,如电源供应器、电池充电器等。
    3. 环保材料:符合RoHS 2标准,且无卤素,对环境友好。
    4. 高可靠性:通过多项严格测试,如MIL-STD-202G振动和冲击试验。

    应用案例和使用建议


    使用案例
    - 电源供应:RST系列保险丝可有效保护电源供应系统免受内部短路和外部过载的影响。
    - 电池充电器:在电池充电过程中提供必要的短路保护,防止因过流而损坏充电器。

    使用建议
    - 温度管理:虽然RST系列具有较宽的操作温度范围,但在极端条件下使用时仍需注意热管理。
    - 正确安装:遵循制造商的建议进行正确安装,以确保最佳的保护效果。

    兼容性和支持


    - 兼容性:RST系列保险丝与多种标准电路板设计兼容,可以轻松集成到现有系统中。
    - 技术支持:贝尔熔断器公司提供全面的技术支持和维护服务,确保客户能够获得及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器频繁触发 | 检查电路是否存在持续性过载现象 |
    | 更换后的熔断器再次熔断 | 检查负载设备是否有故障 |
    | 融丝外观异常 | 确认使用正确的额定电流及电压 |

    总结和推荐


    综合评价
    RST系列微型时间延时保险丝以其优越的电气特性、广泛的应用范围及良好的环境适应性脱颖而出。无论是作为电源保护还是电路保护的重要组成部分,它都展现出了出色的性能。
    推荐意见
    考虑到其高可靠性、广泛应用和易于集成的特点,强烈推荐使用RST系列保险丝来保障您的电子设备的安全运行。

0697-1250-02参数

参数
额定电压-DC -
熔断特性 延时
保险丝类型 Fuse,miniature
熔断 I²t 10.7A²S
额定电流 1.25A
熔断电流 -
额定电压-AC -

0697-1250-02厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0697-1250-02数据手册

厂牌 PDF简要描述 下载
BEL FUSE 熔断保险丝 BEL FUSE 0697-1250-02 0697-1250-02数据手册

0697-1250-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.7575 ¥ 6.1448
250+ $ 0.5784 ¥ 4.6838
1000+ $ 0.4296 ¥ 3.4789
库存: 71
起订量: 69 增量: 0
交货地:
最小起订量为:50
合计: ¥ 307.24
