0ZCJ0200FF2C

产品分类: PTC可复位保险丝
厂牌: BEL FUSE
产品描述: 1.5s 3.5A 18mΩ 6V 80mΩ 100A 2A 1206 贴片安装 3.25mm(长度)*1.6mm(高度)
供应商型号: ET-2848536
供应商: 海外现货
标准整包数: 1

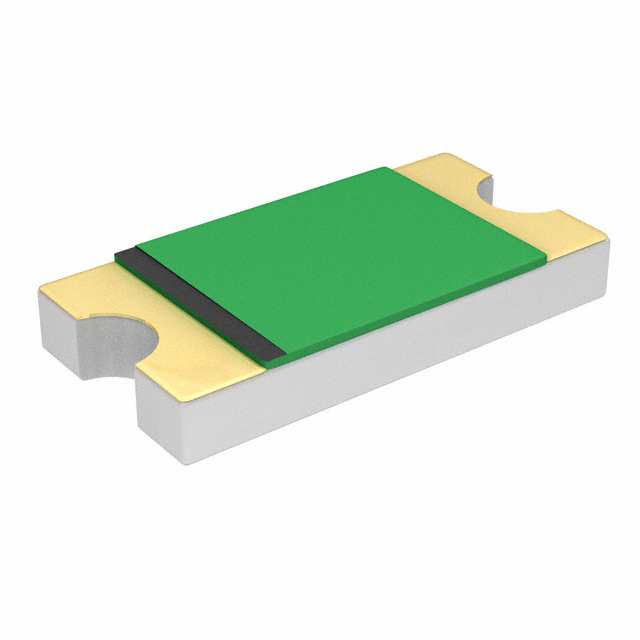

BEL FUSE PTC可复位保险丝 0ZCJ0200FF2C

0ZCJ0200FF2C概述

    Surface Mount PTC: 0ZCJ Series

    产品简介


    0ZCJ系列是贝尔熔断公司生产的一款1206封装的表面贴装式正温度系数热敏电阻(PTC)。这些PTC器件符合RoHS 2标准,适用于汽车和其他工业领域。0ZCJ系列具有快速响应时间、低DCR电阻的特点,能够满足AEC-Q认证标准的要求,提供可靠的安全保护。

    技术参数


    0ZCJ系列的产品技术参数如下表所示:
    | 零件号 | 持续电流 (A) | 跳闸电流 (A) | 额定电压 (Vdc) | 最大故障电流 (A) | 典型功率 (W) | 最大跳闸时间 (s) | 初始最小电阻 (Ω) | 初始最大电阻 (Ω) |
    |
    | 0ZCJ0005FF2E | 0.05 | 0.15 | 60 | 10 | 0.4 | 0.25 | 3.600 | 50.00 |
    | 0ZCJ0010FF2E | 0.10 | 0.25 | 60 | 10 | 0.4 | 0.50 | 1.600 | 15.00 |
    | 0ZCJ0012FF2E | 0.12 | 0.39 | 48 | 10 | 0.5 | 1.00 | 1.400 | 6.500 |
    | 0ZCJ0016FF2E | 0.16 | 0.45 | 48 | 10 | 0.5 | 1.00 | 1.100 | 5.00 |
    | 0ZCJ0020FF2E | 0.20 | 0.40 | 30 | 10 | 0.4 | 8.00 | 0.600 | 2.500 |
    | 0ZCJ0025FF2E | 0.25 | 0.50 | 16 | 100 | 0.6 | 8.00 | 0.550 | 2.300 |
    | 0ZCJ0035FF2G | 0.35 | 0.75 | 16 | 40 | 0.4 | 8.00 | 0.300 | 1.200 |
    | 0ZCJ0050FF2G | 0.50 | 1.00 | 8 | 100 | 0.4 | 8.00 | 0.150 | 0.700 |
    | 0ZCJ0075FF2E | 0.75 | 1.50 | 8 | 100 | 0.6 | 8.00 | 0.090 | 0.290 |
    | 0ZCJ0100FF2E | 1.00 | 1.80 | 6 | 100 | 0.6 | 8.00 | 0.055 | 0.210 |
    | 0ZCJ0110FF2E | 1.10 | 2.20 | 8 | 100 | 0.8 | 8.00 | 0.040 | 0.180 |
    | 0ZCJ0150FF2C | 1.50 | 3.00 | 8 | 100 | 0.8 | 8.00 | 0.040 | 0.120 |
    | 0ZCJ0200FF2C | 2.00 | 3.50 | 6 | 100 | 0.8 | 8.00 | 0.018 | 0.080 |

    产品特点和优势


    1. 快速响应时间:能在极短时间内检测并响应过电流,有效保护电路免受损坏。
    2. 低DCR电阻:保持较低的直流电阻,减少了功耗,提高了效率。
    3. 符合AEC-Q认证标准:保证了产品的稳定性和可靠性,广泛应用于汽车电子系统。
    4. 温度范围广:工作温度范围从-40°C到85°C,适用于各种恶劣环境。

    应用案例和使用建议


    - 应用案例:这些PTC器件常用于需要过电流保护的电路中,如汽车电子、电源管理系统和通信设备等。
    - 使用建议:安装时应确保良好的散热条件,避免接触化学溶剂,以免影响其性能。此外,需注意其额定电压和最大故障电流限制,避免超过其设计值导致器件损坏。

    兼容性和支持


    - 兼容性:0ZCJ系列PTC器件可与大多数表面贴装工艺兼容,适用的标准封装使其易于集成到现有电路中。
    - 支持:贝尔公司提供全面的技术支持,包括焊接指南、环境测试报告等,帮助用户更好地理解和使用这些器件。

    常见问题与解决方案


    - 问题1:PTC器件在过电流状态下电阻突然增大,导致电路断开。
    - 解决方案:检查电路是否超载,确保负载不超过PTC器件的额定值。
    - 问题2:PTC器件长时间工作后电阻变化明显。
    - 解决方案:避免长时间过载工作,定期检查和更换PTC器件,确保其处于最佳状态。

    总结和推荐


    0ZCJ系列PTC器件以其快速响应时间和低DCR电阻等特点,在众多应用领域表现出色。虽然某些情况下可能不适合长期或反复出现的故障条件,但其优秀的性能和广泛的适用范围使其成为许多电子电路设计的理想选择。强烈推荐在需要过电流保护的应用中使用这些器件。

0ZCJ0200FF2C参数

参数
最大跳断后电阻值 80mΩ
跳闸时间 1.5s
最大电压 6V
保持电流 2A
跳闸电流 3.5A
冷电阻 -
最大额定电流 100A
最小初始态电阻值 18mΩ
长*宽*高 3.25mm(长度)*1.6mm(高度)
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0ZCJ0200FF2C厂商介绍

Bel Fuse Inc. 是一家全球领先的电子组件制造商,成立于1949年,总部位于美国新泽西州。公司专注于设计、制造和销售电子电路保护、电源管理、信号传输和连接解决方案。

Bel Fuse的产品主要分为三大类:

1. 电路保护:包括瞬态电压抑制器、气体放电管、保险丝和过压保护器等,广泛应用于消费电子、工业、通信和汽车等领域。

2. 电源管理:提供电源模块、电源转换器和电源滤波器等产品,服务于电信、计算机、医疗和*事等行业。

3. 信号传输和连接:包括高速数据传输线、连接器和接口产品,满足数据中心、工业自动化和汽车电子的需求。

Bel Fuse的优势在于其广泛的产品线、创新的解决方案和全球布局。公司通过不断的技术创新和市场拓展,为客户提供定制化的解决方案,满足不同应用场景的需求。此外,Bel Fuse在全球设有多个制造基地和研发中心,能够快速响应客户需求,提供高效的技术支持和服务。

0ZCJ0200FF2C数据手册

厂牌 PDF简要描述 下载
BEL FUSE PTC可复位保险丝 BEL FUSE 0ZCJ0200FF2C 0ZCJ0200FF2C数据手册

0ZCJ0200FF2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.4712 ¥ 3.9813
100+ $ 0.3848 ¥ 3.2517
500+ $ 0.3413 ¥ 2.8838
1000+ $ 0.3258 ¥ 2.7527
2000+ $ 0.299 ¥ 2.5263
4000+ $ 0.2722 ¥ 2.2999
库存: 2028
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.81
直接购买
加入购物车
