首页  >  产品百科  >  QSH4218-41-10-035

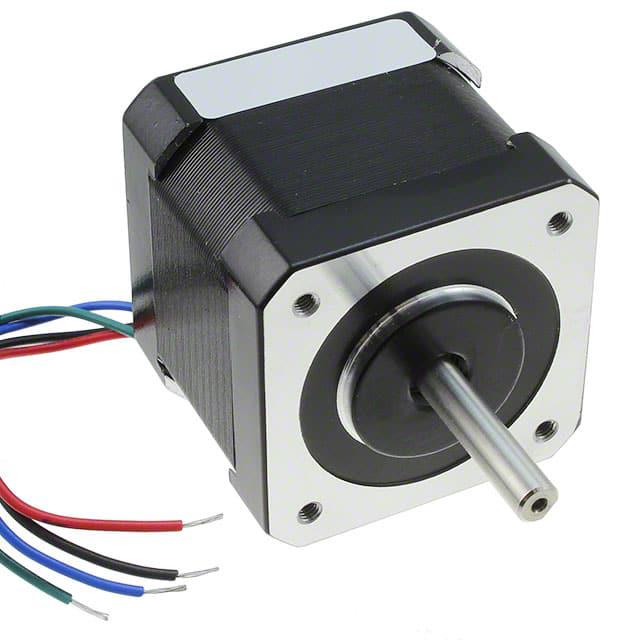

QSH4218-41-10-035

产品分类: 其他驱动器
厂牌: TRINAMIC
产品描述:
供应商型号: 1010726
供应商: element14
标准整包数: 1
TRINAMIC 其他驱动器 QSH4218-41-10-035

QSH4218-41-10-035概述

    QSH4218 Family Stepper Motors: Comprehensive Guide

    1. 产品简介


    QSH4218家族的步进电机是一种专为微步进优化设计的产品,属于双相混合式步进电机。它们特别适用于TRINAMIC运动控制家族系列的控制器和驱动电路。QSH4218电机主要用于42毫米PANdrive™系列的应用中,其小巧的尺寸和强大的扭矩输出使得它们在多种工业自动化和精密控制系统中具有广泛应用。

    2. 技术参数


    | 规格 | QSH4218-35-10-027 | QSH4218-41-10-035 | QSH4218-51-10-049 | QSH4218-47-28-040 |
    | : | : | : | : | : |
    | 额定电压 | 5.3V | 4.5V | 5.0V | 1.4V |
    | 额定相电流 | 1.0A | 1.0A | 1.0A | 2.8A |
    | 相电阻(20°C) | 5.3Ω | 4.5Ω | 5.0Ω | 0.5Ω ± 10% |
    | 相电感(典型值) | 6.6mH | 7.5mH | 8.0mH | 0.6mH ± 20% |
    | 持久扭矩(典型值) | 27Ncm / 38oz-in | 35Ncm / 50oz-in | 49Ncm / 69oz-in | 40Ncm / 56.3oz-in |
    | 转子惯量 | 35g·cm² | 54g·cm² | 68g·cm² | 68g·cm² |
    | 重量 | 0.22kg | 0.28kg | 0.35kg | 0.35kg |

    3. 产品特点和优势


    - NEMA 17安装配置:兼容广泛的NEMA 17标准,便于安装和集成。
    - 优化微步进操作:提供高精度的定位,适合需要精细控制的应用场合。
    - 最高可达2.8A RMS线圈电流:允许更高的速度下产生更大的扭矩,适用于高速旋转的应用。
    - CE认证:确保产品的安全性和可靠性,符合国际安全标准。

    4. 应用案例和使用建议


    - 自动化设备:QSH4218系列电机广泛应用于各种自动化设备中,如工业机器人手臂和3D打印机。
    - 医疗设备:在医疗成像系统中,QSH4218电机可以提供稳定且精确的位置控制。
    - 测试设备:例如动态测试台,需要高精度位置控制,QSH4218可以满足要求。
    使用建议:
    - 在设置电流时,应根据实际应用需求选择合适的电流值,同时考虑到温度和负载的影响。
    - 为延长电机寿命,应避免长时间运行在过高的电流下,以免电机过热。

    5. 兼容性和支持


    QSH4218系列电机可与TRINAMIC的TMC236/TMC246驱动电路完美配合,支持广泛的电压和电流范围,能够适应不同的应用环境。TRINAMIC公司提供详尽的技术支持和服务,包括产品文档、在线教程和技术咨询服务,帮助客户顺利部署和使用产品。

    6. 常见问题与解决方案


    - Q:如何正确设置电流以提高扭矩?
    A:根据表6.1的建议,增加电机电流可以在短时间内提高扭矩,但要确保不超出电机的最大允许电流(如150%额定电流)。同时要注意连续运行时间,避免电机过热。

    - Q:如何降低电机在静止状态下的功率消耗?
    A:在电机静止时,可以显著减少电流设置,从而减少功率消耗和热量生成。可以通过测试找到最低电流设定,以保持所需的精确度而不影响系统性能。

    7. 总结和推荐


    QSH4218家族的步进电机以其紧凑的设计、高精度的微步进操作以及强大的扭矩输出,在工业自动化、精密仪器和医疗设备等领域表现出色。其丰富的型号选择能够满足不同应用的需求。强烈推荐使用该系列产品,特别是在需要高性能、高精度控制的应用环境中。

QSH4218-41-10-035参数

参数
拓扑 -
驱动数量 -
Square - 1.665\" x 1.665\" (42.30mm x 42.30mm)
Square - 1.665\" x 1.665\" (42.30mm x 42.30mm)
Square - 1.665\" x 1.665\" (42.30mm x 42.30mm)
零件状态 在售
包装方式 散装

QSH4218-41-10-035厂商介绍

TRINAMIC是一家专注于运动控制领域的高科技公司,总部位于德国汉堡。公司主要产品包括步进电机驱动器、伺服电机驱动器和电机控制解决方案。这些产品广泛应用于工业自动化、机器人技术、医疗设备、办公自动化和3D打印等领域。

TRINAMIC的产品分类主要包括:
1. 步进电机驱动器:适用于各种步进电机,提供精确的运动控制。
2. 伺服电机驱动器:适用于伺服电机,提供高速、高精度的运动控制。
3. 电机控制解决方案:包括电机控制器、电机驱动器和电机传感器等,提供完整的电机控制解决方案。

TRINAMIC的优势在于:
1. 高性能:产品具有高速度、高精度和高稳定性,满足各种严苛的应用需求。
2. 创新技术:公司不断研发新技术,如TMC2130、TMC2208等,引领行业发展趋势。
3. 定制化服务:根据客户需求提供定制化的电机控制解决方案,满足特定应用需求。
4. 良好的客户支持:提供专业的技术支持和售后服务,帮助客户解决技术问题。

QSH4218-41-10-035数据手册

厂牌 PDF简要描述 下载
TRINAMIC 其他驱动器 TRINAMIC QSH4218-41-10-035 QSH4218-41-10-035数据手册

QSH4218-41-10-035封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 616.0473
5+ ¥ 605.3801
10+ ¥ 594.7549
25+ ¥ 584.1298
50+ ¥ 573.5187
100+ ¥ 565.0129
库存: 4
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
