VPT24-2080

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 12V(Parallel),24V(Series) 2.08A,4.16A Dual 50VA 115V,230V Dual 否 导线安装,底座安装 80mm*33mm*83mm
供应商型号: 1785740
供应商: element14
标准整包数: 1
TRIAD MAGNETICS 电源变压器 VPT24-2080

VPT24-2080概述


    产品简介

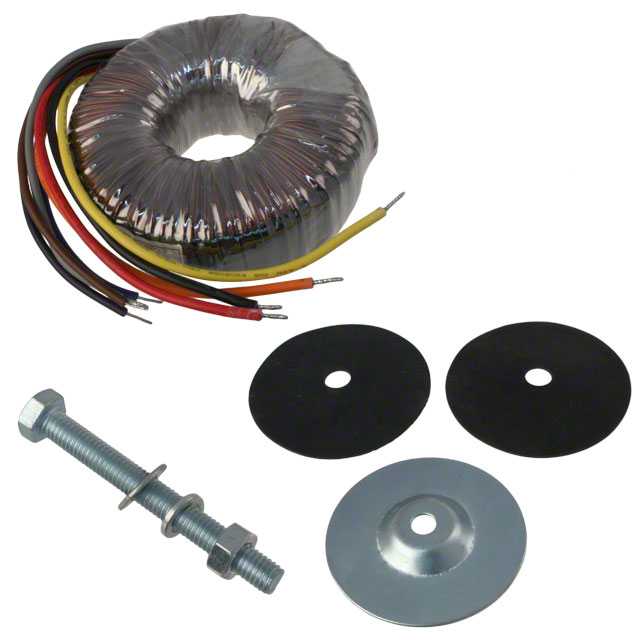

    Triad Magnetics 的 VPT24-2080 型号是一款采用铁芯设计的底盘安装式变压器。这类铁芯变压器以其紧凑的设计、高效率和低磁场泄漏等特点著称。该型号的主要功能是提供交流电源转换,适用于需要稳定输出电压的各种应用场景,例如工业控制、通信设备及家用电器等领域。

    技术参数


    - 最大功率: 50VA
    - 输入电压:
    - 串联:230VAC, 50/60Hz
    - 并联:115VAC, 50/60Hz
    - 输出电压:
    - 串联:24VAC CT @ 2.08A
    - 并联:12.0VAC @ 4.16A
    - 电压调节范围: 从满载到空载时的典型调节率约为 12%
    - 温升: 典型值为 40°C
    - 绝缘强度: 4000VAC(初级绕组至次级绕组)
    - 效率: 典型值为 86%,满载时
    - 工作温度: 使用 Class B (130°C) 绝缘系统
    - 尺寸 (mm):
    - 高度:请增加 3mm 用于安装硬件
    - 外径 (OD):最大 83.0 mm
    - 内径 (ID):最小 21.0 mm
    - 重量: 0.6Kg

    产品特点和优势


    - 构造特性: 采用铁芯结构,有效地减少了漏磁,提高了能效并减小了体积,相比传统EI变压器更具优势。
    - 安全标准: 符合多项国际安全机构的标准,包括 UL 和 CE 认证。
    - RoHS 合规性: 该产品自2016年2月起符合RoHS 3标准要求。
    - 高效能: 典型效率达到86%,有助于节能降耗。

    应用案例和使用建议


    VPT24-2080 适用于广泛的工业应用场景,如工业自动化设备、通信设施和家用电器等。对于希望实现紧凑且高效的电源转换的应用来说,这款变压器是一个理想选择。在实际应用中,建议仔细检查连接方式和接线图,以确保正确安装和连接。此外,根据具体应用场景,可能需要调整输出电压设置,以便满足不同的负载需求。

    兼容性和支持


    - 兼容性: VPT24-2080 可与多种电气设备和电路板相兼容,尤其是那些需要24V或12V交流电源的应用。
    - 支持: Triad Magnetics 提供了详尽的技术支持和售后服务,包括在线文档、技术咨询及维修服务等。客户可通过公司网站获取最新的产品手册和技术资料。

    常见问题与解决方案


    - Q1: 如何正确连接初级和次级绕组?
    - A1: 根据产品手册中的接线图,正确识别颜色编码的引线,确保按照指定的方式连接初级和次级绕组。
    - Q2: 在什么情况下,温升会超过典型值40°C?
    - A2: 温升可能因工作条件和环境因素而异,当负载过重或通风不良时,温升可能增加。因此,应定期检查运行状态并采取适当的散热措施。
    - Q3: 如何确认设备已通过RoHS合规测试?
    - A3: 产品手册中会明确指出生产日期和相应的合规状态。如有疑问,可联系制造商进行确认。

    总结和推荐


    综上所述,Triad Magnetics 的 VPT24-2080 是一款设计精良、功能强大的铁芯底盘安装式变压器。它不仅具备出色的性能和广泛的安全认证,而且能够满足各类工业应用的需求。因此,我们强烈推荐该产品给那些寻求高性能、高可靠性的电源转换解决方案的用户。

VPT24-2080参数

参数
次级电压 12V(Parallel),24V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 50VA
输出电压 -
初级电压 115V,230V
次级电流 2.08A,4.16A
长*宽*高 80mm*33mm*83mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

VPT24-2080厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

VPT24-2080数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS VPT24-2080 VPT24-2080数据手册

VPT24-2080封装设计

查看详情并下载
Symbol
Footprint
3D Model
