VPT230-430

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 115V(Parallel),230V(Series) 860mA,430mA Dual 100VA 115V,230V Dual 否 导线安装,底座安装 87mm*47mm*51mm
供应商型号: ET-1785735
供应商: 海外现货
标准整包数: 1
TRIAD MAGNETICS 电源变压器 VPT230-430

VPT230-430概述

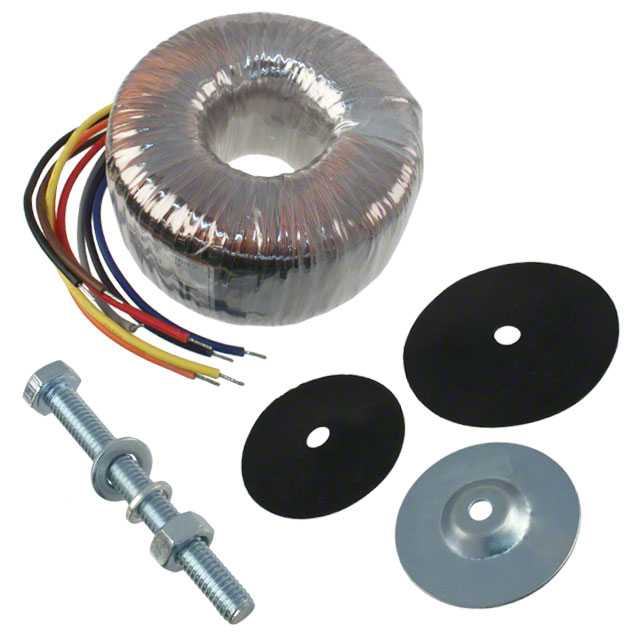

    # Triad Magnetics VPT230-430 Toroidal World Series Transformer

    产品简介


    Triad Magnetics的VPT230-430是一款高性能的底盘安装式变压器,适用于需要高效能、紧凑设计及低电磁干扰的应用场景。这款变压器主要用于工业控制、医疗设备、通信系统及其他需要稳定电源输出的场合。其采用环形设计,具备出色的电磁屏蔽效果,有助于减少外部磁场的干扰。

    技术参数


    以下是VPT230-430的技术规格:
    | 参数 | 规格 |

    | 最大功率 | 100VA |
    | 输入电压(串联) | 230VAC,50/60Hz |
    | 输入电压(并联) | 115VAC,50/60Hz |
    | 输出电压(串联) | 230VAC CT @ 0.43A |
    | 输出电压(并联) | 115.0VAC @ 0.86A |
    | 电压调节范围 | 9% (典型值,满载到空载) |
    | 温度上升 | 45°C (典型值) |
    | 高压测试 | 4000VAC,初级到次级 |
    | 效率 | 89% (典型值,满载时) |

    产品特点和优势


    - 环形设计:环形构造减少了杂散场,提高了效率,且体积更小,便于安装。
    - 高效率:高达89%的效率,在相同条件下提供更高的能源利用率。
    - 优异的安全性:符合多种国际安全标准,如UL、CE等。
    - 可靠性:采用Class B(130°C)绝缘系统,确保长期运行的可靠性。

    应用案例和使用建议


    VPT230-430广泛应用于工业控制系统、医疗设备和通信系统等领域。例如,在医疗成像设备中,它提供稳定的电源,保证设备的正常运行。使用建议包括:
    - 根据实际负载情况选择串联或并联模式以达到最佳性能。
    - 在安装过程中注意保持良好的接地,以提高电磁兼容性。

    兼容性和支持


    该产品支持与各种工业控制系统、通信设备和医疗设备的兼容。Triad Magnetics提供全面的技术支持和售后服务,包括产品手册下载、在线技术支持和定期维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压波动大 | 检查电网质量,并确保输入电压在规定范围内。 |
    | 过热现象 | 确认通风条件良好,避免长时间过载使用。 |
    | 输出电压不稳定 | 检查连接线是否接触不良,调整输入电压至额定值。 |

    总结和推荐


    VPT230-430凭借其高效的环形设计、优良的安全性和广泛的适用性,成为市场上备受青睐的变压器产品。无论是对于需要高稳定性、高效率的工业应用还是对小型化、轻量化有严格要求的设计项目,该产品都是理想的选择。强烈推荐在相关领域内使用此款变压器。

VPT230-430参数

参数
次级电流 860mA,430mA
次级电压 115V(Parallel),230V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 100VA
输出电压 -
初级电压 115V,230V
长*宽*高 87mm*47mm*51mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

VPT230-430厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

VPT230-430数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS VPT230-430 VPT230-430数据手册

VPT230-430封装设计

查看详情并下载
Symbol
Footprint
3D Model
