VPT230-110

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 115V(Parallel),230V(Series) Dual 25VA 115V,230V Dual 否 导线安装,底座安装 71mm*32mm*34mm
供应商型号: 1785731
供应商: 海外现货
标准整包数: 1
TRIAD MAGNETICS 电源变压器 VPT230-110

VPT230-110概述

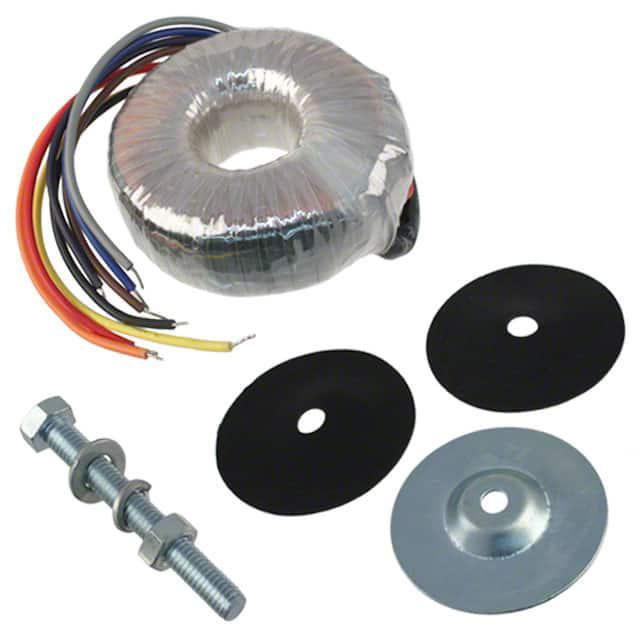

    # Triad Magnetics VPT230-110 Toroidal World Series Transformer

    产品简介


    基本介绍
    Triad Magnetics的VPT230-110是一种设计用于多种应用场合的电源变压器。它具有紧凑的设计、卓越的效率和可靠的电气性能,适用于各种工业和消费电子产品中。这款变压器特别适合需要稳定输出电压和高效能转换的应用。
    主要功能和应用领域
    - 输入电压:可以配置为230VAC(50/60Hz)或115VAC(50/60Hz),适用于全球范围内的标准交流电源。
    - 输出电压:可配置为230VAC(中心抽头,0.11A)或115VAC(0.22A)。
    - 功率输出:最大功率为25VA,能够满足大多数小型设备的需求。
    - 典型用途:适用于家用电器、工业控制系统、医疗设备、通信设备以及其他需要稳定交流电源的电子设备。

    技术参数


    | 参数 | 规格 |

    | 最大功率 | 25VA |
    | 输入电压(串联) | 230VAC, 50/60Hz |
    | 输入电压(并联) | 115VAC, 50/60Hz |
    | 输出电压(串联) | 230VAC CT @ 0.11A |
    | 输出电压(并联) | 115.0VAC @ 0.22A |
    | 电压调节范围 | 12% (从满载到空载) |
    | 温升 | 30°C (典型值) |
    | 高压绝缘测试 | 4000VAC,初级至次级 |
    | 效率 | 87% (典型值,满载时) |

    产品特点和优势


    独特功能和优势
    - 紧凑设计:采用环形设计,相较于传统EI变压器更加小巧轻便。
    - 减少电磁干扰:由于环形结构的特性,减少了漏磁和电磁干扰。
    - 高可靠性:使用Class B(130°C)绝缘系统,确保长期稳定的性能表现。
    - 广泛的安全认证:通过了UL 506、CE等安全标准,确保产品在不同地区的安全合规。
    市场竞争力
    - 广泛应用:广泛应用于工业控制、家电、医疗设备等领域,市场覆盖面广。
    - 卓越性能:优异的电压调节能力、高效能转换和高安全性使其在市场上具有较强的竞争力。

    应用案例和使用建议


    实际应用场景
    VPT230-110变压器被广泛应用于需要稳定输出电压的小型电子设备中,例如家庭自动化系统、LED照明驱动、安防监控系统等。
    使用建议
    - 正确连接:根据需要选择合适的连接方式(串联或并联),严格按照提供的接线图进行连接。
    - 安装注意事项:安装时需考虑散热问题,尽量避免将变压器放置在过热环境中。
    - 环境条件:建议在温度范围-25°C到+85°C内使用,湿度不超过90%RH。

    兼容性和支持


    兼容性
    VPT230-110与其他标准电气元件具有良好的兼容性,可用于各种标准电路板设计中。
    支持和服务
    - 三脚磁电公司提供全面的技术支持和售后服务。
    - 如有任何问题,可通过电话或访问官方网站获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 变压器发热过多 | 确保良好通风,远离热源 |
    | 输出电压不稳定 | 检查负载是否超出额定范围,调整负载 |
    | 连接不良 | 重新检查连接是否牢固,接线图是否正确|

    总结和推荐


    综合评估
    VPT230-110是一款出色的环形电源变压器,具备高性能、高可靠性和广泛的适用性。其独特的环形设计和优秀的电气性能使其成为众多应用场景的理想选择。
    推荐使用
    综上所述,对于需要高效能、高稳定性和广泛适用性的电源变压器,VPT230-110是一个非常值得推荐的产品。无论是在家庭自动化系统、安防监控设备还是其他需要交流电源稳定输出的场合,VPT230-110都能发挥出色的表现。

VPT230-110参数

参数
次级绕组 Dual
中心抽头
额定功率 25VA
输出电压 -
初级电压 115V,230V
次级电流 -
次级电压 115V(Parallel),230V(Series)
初级绕组 Dual
长*宽*高 71mm*32mm*34mm
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

VPT230-110厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

VPT230-110数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS VPT230-110 VPT230-110数据手册

VPT230-110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 159.3379
5+ ¥ 148.7153
10+ ¥ 146.0597
20+ ¥ 146.0597
50+ ¥ 146.0597
库存: 28
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 159.33
