FS28-200-C2

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 14V(Parallel),28V(Series) 200mA,400mA Dual 6VA 115V,230V Dual 否 通孔安装 41.28mm*33.32mm*33.32mm
供应商型号: ET-4066593
供应商: 海外现货
标准整包数: 1

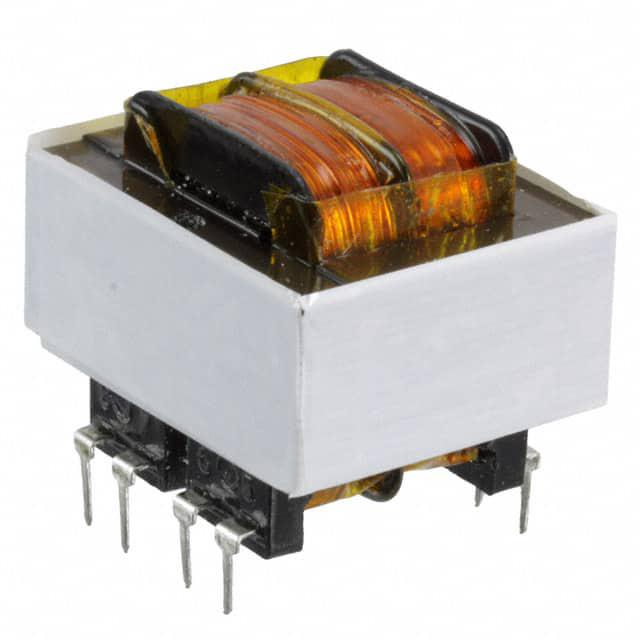

TRIAD MAGNETICS 电源变压器 FS28-200-C2

FS28-200-C2概述


    产品简介


    FS28-200-C2 是一款由 Triad Magnetics 生产的 2/3 类变压器。它采用串联/并联初级线圈和双次级线圈的设计,具有灵活的输入配置(既可以接受 115V 的并联输入,也可以接受 230V 的串联输入)。每个次级线圈可以提供 14V@0.2A 的输出,这些次级线圈可以独立使用,或者以串联或并联方式组合以达到不同的电压和电流需求。该设计消除了对昂贵的静电屏蔽的需求。

    技术参数


    - 最大功率: 6.0VA
    - 初级线圈:
    - 串联: 230V
    - 并联: 115V
    - 次级线圈: 14.0V @ 0.2A 每个
    - 电压调节: 全负载到空载条件下典型值为 25%
    - 工作温度范围: -40°C 至 100°C
    - 存储温度范围: -55°C 至 150°C
    - 高压测试: 初级至次级线圈 100% 测试 4200 VRMS;次级至次级线圈 100% 测试 2160 VRMS
    - 推荐保险丝:
    - 对于 115V:Cooper/Bussman, 型号 MDL,500mA,250V
    - 对于 230V:Littlefuse, 型号 313,250mA,250V

    产品特点和优势


    FS28-200-C2 变压器的主要特点包括:
    - 灵活的输入配置:能够适应 115V 或 230V 的输入,增强了应用的灵活性。
    - 高效能的次级线圈设计:每个次级线圈可提供 14V@0.2A,适用于多种电路设计。
    - 低成本设计:采用分裂式骨架设计,消除了昂贵的静电屏蔽需求。
    - 高可靠性和安全性:通过了 UL 和 TUV 认证,确保产品符合安全标准。

    应用案例和使用建议


    - 应用示例:适用于家用电器、照明系统和工业控制设备中。
    - 使用建议:在安装时务必选择合适的保险丝,特别是在 230V 输入情况下,以防止过流损坏。此外,在设计电路时应考虑次级线圈的串联和并联方式,以满足不同的电压和电流需求。

    兼容性和支持


    - 兼容性:与多种电子设备兼容,特别是需要灵活电源输入的应用。
    - 支持信息:Triad Magnetics 提供全面的技术支持和售后维护服务,可以通过电话 (951) 277-0757 或官方网站获得更多信息。

    常见问题与解决方案


    1. 问题: 初次级线圈电压不匹配怎么办?
    - 解决办法: 确保输入电压与设备的要求一致,避免错误连接导致损坏。
    2. 问题: 高压测试失败怎么办?
    - 解决办法: 检查高压测试条件,如温度和湿度,确保符合测试要求。
    3. 问题: 保险丝频繁熔断怎么办?
    - 解决办法: 检查电路是否有短路或其他异常情况,确保使用合适的保险丝型号。

    总结和推荐


    综上所述,FS28-200-C2 变压器凭借其灵活的输入配置、高效能的次级线圈设计以及高可靠性,适用于广泛的工业和商业应用。其出色的性价比和良好的技术支持使其成为市场上值得推荐的产品。如果您正在寻找一款可靠且易于集成的变压器解决方案,FS28-200-C2 是一个理想的选择。

FS28-200-C2参数

参数
初级电压 115V,230V
次级电流 200mA,400mA
次级电压 14V(Parallel),28V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 6VA
输出电压 -
长*宽*高 41.28mm*33.32mm*33.32mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

FS28-200-C2厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

FS28-200-C2数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS FS28-200-C2 FS28-200-C2数据手册

FS28-200-C2封装设计

查看详情并下载
Symbol
Footprint
3D Model
