RC-3

产品分类: 插件电感
厂牌: TRIAD MAGNETICS
产品描述: 10KHz 400mA 2.5mH 2.45Ω ±10% 垂直安装,通孔安装 15.24mm(长度)*23.62mm(高度)
供应商型号: ET-4066540
供应商: 海外现货
标准整包数: 1

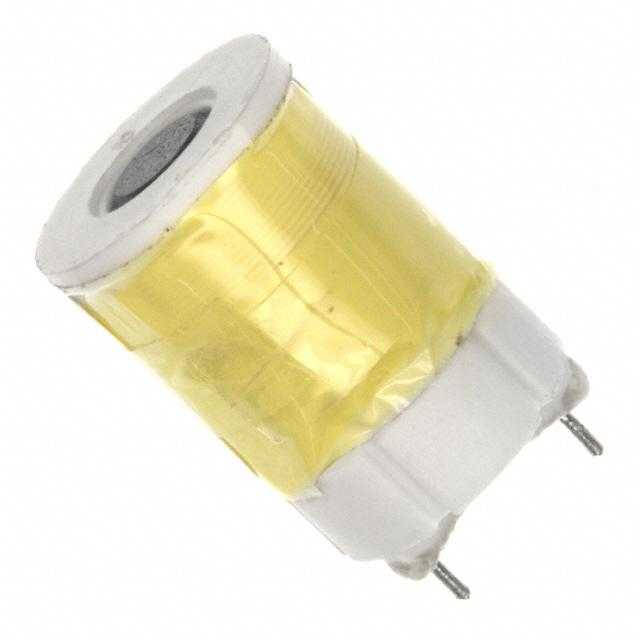

TRIAD MAGNETICS 插件电感 RC-3

RC-3概述

    Triad High Current Rod Core Inductors:技术手册摘要

    产品简介


    Triad高电流杆芯电感器专为高效能应用设计,提供成本效益高的储能解决方案。通过调节输出信号,这些电感器可以平滑电流波形,从而实现更稳定的电流供给。它们适用于多种高频率开关电源和其他高效率应用。Triad的电感器设计旨在兼容自动化PCB安装,确保在制造过程中的高效组装。

    技术参数


    - 型号: RC-3
    - 电感量(±10%): 2.5mH
    - 直流额定电流(±15%): 0.400A
    - 直流电阻: 2.450Ω
    - 电感量频率范围: 20KHz至200KHz
    - 额定电流: 每个引脚最大10A
    - 温升: 额定电流导致约40°C的温度上升
    - RoHS合规性: 自2005年2月起,所有标准产品均符合2011/65/EU指令,即RoHS倡议

    产品特点和优势


    Triad的电感器具有显著的优势,如:
    - 高效能: 低损耗、稳定可靠的电感值。
    - 易用性: 设计易于自动化的PCB安装。
    - 经济性: 成本效益高,适合大规模生产。
    - 合规性: 符合最新的环保标准(RoHS),满足市场需求。

    应用案例和使用建议


    Triad的电感器广泛应用于各类开关电源、逆变器及高频率电路设计中。以下是几种典型的应用场景:
    - 开关电源设计: 用于滤波和储能,提高电源稳定性。
    - 通信设备: 在高频通信模块中平滑信号。
    建议使用时注意:
    - 散热管理: 高额定电流会带来温度升高,需要适当散热设计。
    - 焊接工艺: 使用适当的焊接技术和清洗方法,具体请参见Triad网站上的指南。

    兼容性和支持


    - 兼容性: 与多种自动化生产和组装系统兼容。
    - 技术支持: 详尽的技术支持文档可在线获取,包括焊接和清洗指导。

    常见问题与解决方案


    1. Q: 电感器在运行过程中温度过高如何处理?
    - A: 建议检查电路设计以确保合理的电流负载,或者增加额外的散热措施,如添加散热片。
    2. Q: 如何正确清洗电感器?
    - A: 应遵循制造商提供的指南,避免使用过于剧烈的清洗溶剂。

    总结和推荐


    综上所述,Triad的RC-3系列高电流杆芯电感器具备高效、耐用且易于使用的特性,在众多应用中表现出色。由于其优异的性能和高性价比,强烈推荐该产品用于需要高可靠性和平稳电流的场合。

RC-3参数

参数
容差 ±10%
直流电阻(DCR) 2.45Ω
额定电流 400mA
Q值 -
测试频率 10KHz
电感值 2.5mH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 15.24mm(长度)*23.62mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

RC-3厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

RC-3数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 插件电感 TRIAD MAGNETICS RC-3 RC-3数据手册

RC-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.2051 ¥ 43.9833
10+ $ 3.88 ¥ 32.786
25+ $ 3.2724 ¥ 27.6519
50+ $ 3.0312 ¥ 25.6135
100+ $ 2.7556 ¥ 23.2852
250+ $ 2.4891 ¥ 21.0329
500+ $ 2.2611 ¥ 19.1061
1000+ $ 2.1738 ¥ 18.369
库存: 12
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.98
直接购买
加入购物车
