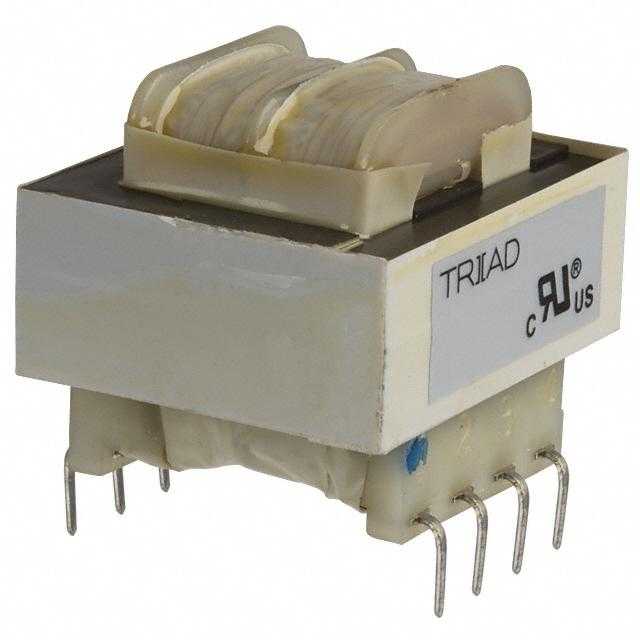

FS28-700

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 14V(Parallel),28V(Series) Dual 20VA 115V,230V Dual 否 通孔安装 57.15mm*47.63mm*36.5mm
供应商型号: 4070561
供应商: 海外现货
标准整包数: 1
TRIAD MAGNETICS 电源变压器 FS28-700

FS28-700概述


    产品简介


    FS28-700 是一款双初级线圈和双次级线圈的变压器,采用了分体式骨架设计。它可以应用于多种场合,通过选择并联输入(115V)或串联输入(230V),输出电压可以调节为28.0V(中心抽头,在0.7A负载下)或者14.0V(并联配置,在1.4A负载下)。这款变压器具有较高的性价比,且无需昂贵的静电屏蔽,非常适合需要高稳定性的电力变换应用场合。

    技术参数


    - 最大功率:20.0VA
    - 输入电压:系列输入230V;并联输入115V
    - 输出电压:系列配置28.0V(中心抽头,在0.7A负载下);并联配置14.0V(在1.4A负载下)
    - 电压调整率:满载到空载时典型值为25%
    - 温度上升:典型值为25°C
    - 高压测试:100%测试,交流2500VRMS

    产品特点和优势


    1. 分体式骨架设计:这一设计可以有效降低初级和次级线圈之间的电容耦合,提高了变压器的稳定性和可靠性。
    2. 双输入模式:可适应不同的电压输入需求,通过简单配置即可实现不同电压输出,适合灵活多变的应用场景。
    3. 高效率和低成本:与同类产品相比,此款变压器在保证高效能的同时,还能节省成本,特别是在需要大量部署的情况下。

    应用案例和使用建议


    - 并联输入应用场景:适用于需要115V输入,但又希望保持高效率和稳定输出的场合。例如,小型设备电源适配器。
    - 串联输入应用场景:适合需要230V输入的情况,比如某些工业设备或特定的家电。可以通过调节输出方式实现不同电压输出的需求。

    建议在使用过程中,定期检查和维护变压器以确保其稳定运行,特别是在长时间高负荷运行的情况下。同时,根据实际应用场景调整变压器的输入输出设置,以达到最佳效果。

    兼容性和支持


    - 认证标准:该产品已通过UL 5085-2、cUL 5085-2、CSA 22.2 No.66.2-06认证,适用于各种通用目的的变压器要求。
    - 其他版本:此外,FS28-700还可以提供Class 2版本(型号为FS28-700-C2),满足特定的安全标准。
    - 技术支持:制造商Triad Magnetics提供了详尽的技术文档和支持服务,包括焊接和清洗指南(可在官方网站查询)。

    常见问题与解决方案


    - 问:如何处理温度上升过高的问题?
    - 答:确保安装环境中通风良好,并避免长时间超负荷运行。如有必要,可加装散热装置以帮助降温。

    - 问:怎样测试高压绝缘强度?
    - 答:使用2500VRMS进行耐压测试,确保变压器符合电气安全标准。

    总结和推荐


    FS28-700是一款功能全面、性价比高的电力变压器,适合广泛的工业和消费类应用。其独特的分体式骨架设计和双输入配置使其在市场上具备较强的竞争力。对于需要高性能电力变换的用户而言,这是一个值得推荐的选择。无论是小型设备还是工业级应用,这款变压器都能提供稳定的电力供应。

FS28-700参数

参数
次级电流 -
次级电压 14V(Parallel),28V(Series)
初级绕组 Dual
次级绕组 Dual
中心抽头
额定功率 20VA
输出电压 -
初级电压 115V,230V
长*宽*高 57.15mm*47.63mm*36.5mm
安装方式 通孔安装
零件状态 在售

FS28-700厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

FS28-700数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS FS28-700 FS28-700数据手册

FS28-700封装设计

查看详情并下载
Symbol
Footprint
3D Model
