F20-600-C2

产品分类: 电源变压器
厂牌: TRIAD MAGNETICS
产品描述: 10V(Parallel),20V(Series) 600mA,1.2A Dual 12VA 115V Single 否 通孔安装 47.63mm*39.67mm*36.5mm
供应商型号: 4066604
供应商: 海外现货
标准整包数: 1

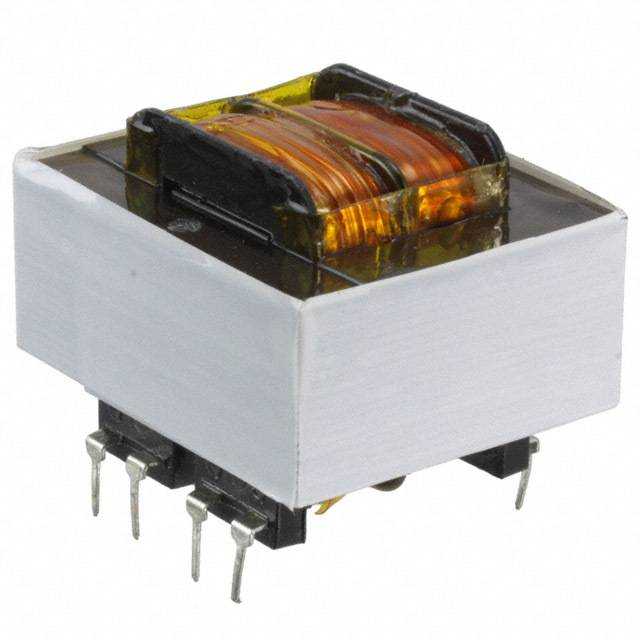

TRIAD MAGNETICS 电源变压器 F20-600-C2

F20-600-C2概述

    CLASS 2/3 TRANSFORMER (F20-600-C2)

    产品简介


    F20-600-C2 是一款单初级双次级变压器,采用分体式绕线设计,输入电压为 115V。次级绕组输出电压为 10V,电流为 0.6A 每个。 它可以独立使用(两个次级之间电压差最高可达 300V),也可以串联或并联以提高输出电压或电流。此款变压器适用于多种电气设备和控制系统中,广泛应用于工业控制、医疗设备、通讯系统等领域。

    技术参数


    | 参数 | 规格 |

    | 最大功率 | 12.0VA |
    | 初级电压 | 115V |
    | 次级电压 | 10.0V @ 0.6A 每个 |
    | 电压调节范围 | 25% 典型值(满载到空载) |
    | 温升 | 25°C 典型值 |
    | 高压测试(初级至次级) | 100% 测试,4200VRMS |
    | 高压测试(次级至次级) | 100% 测试,2160VRMS |
    | 推荐保险丝 | Cooper/Bussman, Type MDL, 500mA, 250V |

    产品特点和优势


    - 分体式绕线设计:这种设计无需昂贵的静电屏蔽,有效降低了生产成本。
    - 高可靠性:高压测试确保了产品的电气安全性和可靠性。
    - 紧凑尺寸:重量仅为 0.70 磅,且占用空间小,方便集成到各种设备中。
    - 宽泛的工作温度范围:能够在 25°C 的温升下稳定工作,适用于不同环境。

    应用案例和使用建议


    应用场景:
    - 工业控制系统
    - 医疗设备电源供应
    - 通信系统电源供应
    使用建议:
    - 在安装过程中,请注意确保次级绕组之间的电压差不超过 300V。
    - 推荐使用 Cooper/Bussman 的保险丝,以保证系统的安全性。

    兼容性和支持


    - 兼容性:本产品与其他标准电子元器件兼容,可广泛应用于各类系统中。
    - 支持:Triad Magnetics 提供详尽的技术支持和售后服务,包括焊接和清洗指导信息,请参阅官方网站上的 FAQ 页面。

    常见问题与解决方案


    - 问题:如何选择合适的保险丝?
    - 解决方案:建议使用 Cooper/Bussman 的 Type MDL,额定电流为 500mA,电压等级为 250V。

    - 问题:如何进行高压测试?
    - 解决方案:请按照手册中提供的高压测试步骤操作,并确保测试设备符合标准要求。

    总结和推荐


    综上所述,F20-600-C2 是一款性能优越、设计合理的变压器,具备出色的电气性能和广泛的应用前景。 它的小巧体积、高可靠性和低生产成本使其成为众多应用的理想选择。强烈推荐在需要高效、可靠的电源转换方案中使用此款变压器。

F20-600-C2参数

参数
输出电压 -
初级电压 115V
次级电流 600mA,1.2A
次级电压 10V(Parallel),20V(Series)
初级绕组 Single
次级绕组 Dual
中心抽头
额定功率 12VA
长*宽*高 47.63mm*39.67mm*36.5mm
安装方式 通孔安装
零件状态 在售

F20-600-C2厂商介绍

Triad Magnetics是一家全球领先的磁性组件制造商,专注于设计和生产高性能的磁性产品。公司主营产品包括:

1. 变压器:用于电力转换和分配,广泛应用于工业、医疗和通信领域。
2. 电感器:用于滤波、储能和电磁干扰抑制,常见于电子设备和电源管理。
3. 扼流圈:用于限制交流电通过,保护电路不受高频噪声干扰,常用于汽车和工业控制系统。
4. 滤波器:用于信号处理,去除不需要的频率成分,应用于音频和视频设备。

Triad Magnetics的优势在于:

- 定制化服务:提供定制化设计,满足特定应用需求。
- 高质量材料:使用高品质材料,确保产品性能和可靠性。
- 快速响应:快速响应客户需求,缩短产品开发周期。
- 持续创新:不断研发新技术,提升产品性能和效率。

Triad Magnetics致力于为客户提供高效、可靠的磁性解决方案,以支持其在各种技术领域的应用。

F20-600-C2数据手册

厂牌 PDF简要描述 下载
TRIAD MAGNETICS 电源变压器 TRIAD MAGNETICS F20-600-C2 F20-600-C2数据手册

F20-600-C2封装设计

查看详情并下载
Symbol
Footprint
3D Model
