TPC 030-105

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 导轨电源, TPC系列, 5V 直流输出, 85 → 264V 交流输入
供应商型号: SG-TPC 030-105
供应商: 国内现货
标准整包数: 1

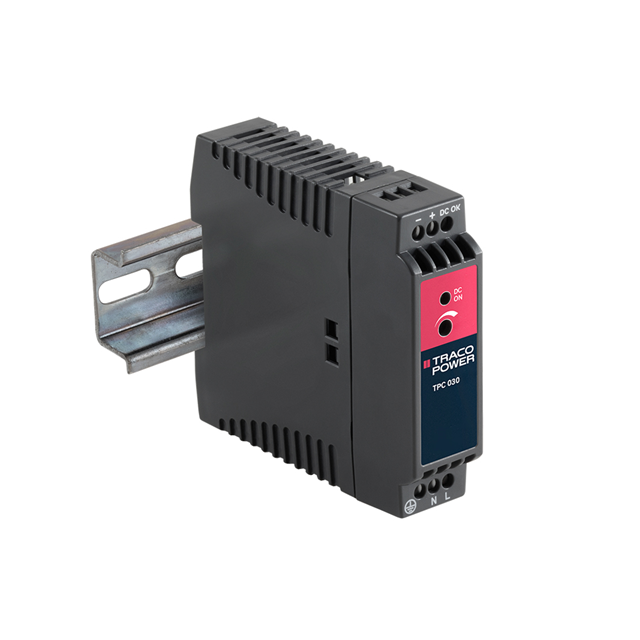

TRACO POWER AC-DC模块 TPC 030-105

TPC 030-105概述

    电子元器件产品技术手册:TRACOPOWER TPC系列电源适配器

    1. 产品简介


    TRACOPOWER TPC系列电源适配器是为工业、办公及住宅环境设计的一系列高效能电源供应装置。这些电源适配器具有轻便的设计和出色的性价比,能够在广泛的输入电压范围内提供稳定的输出,适用于多种应用场景。主要功能包括高效率操作、低待机功率消耗和可靠的过载保护,使其成为现代电力系统不可或缺的一部分。

    2. 技术参数


    - 输入电压范围:AC 85 – 264 V, 47 – 63 Hz 或 DC 90 – 375 V
    - 输出功率:30 W 至 120 W
    - 输出电压:5 VDC、12 VDC、24 VDC 和 48 VDC
    - 输出电流:最大输出电流分别为 4.0 A、2.2 A、1.25 A 和 0.6 A(对应不同型号)
    - 调节范围:电压可调
    - 效率:平均效率达 87%
    - 纹波和噪声:≤ 100 mVpk-pk
    - 短路保护:≤ 200% 输出电流额定值
    - 工作温度范围:-25°C 至 +70°C
    - 存储温度范围:-25°C 至 +85°C
    - 湿度:相对湿度最大 95%

    3. 产品特点和优势


    TPC系列电源适配器的最大优势在于其高效能、低功耗、高可靠性及易于安装的特点。特别是对于需要满足欧洲Ecodesign指令(ErP)要求的应用场景,这些电源适配器能够显著降低待机功率消耗,从而符合绿色环保标准。同时,它们具备可靠的安全认证(如UL 60950-1、EN 60950-1等),并提供三年的产品保修期,确保用户获得长期可靠的供电保障。

    4. 应用案例和使用建议


    TPC系列电源适配器广泛应用于工业自动化、通信系统和智能家居等领域。例如,在一个自动化生产线中,通过使用TPC系列电源适配器,可以实现对各类控制系统的稳定供电,从而提升整体生产效率。建议在选择具体型号时,根据实际负载需求来决定输出电压和电流,以确保最佳的工作状态。

    5. 兼容性和支持


    这些电源适配器与大多数标准DIN导轨和墙面安装支架兼容,提供了极大的灵活性。此外,厂商还提供了详细的技术文档和支持服务,帮助用户轻松完成安装和调试工作。对于需要并联或冗余操作的应用,还可以选配TPC-REM240系列冗余模块,进一步增强系统的可靠性。

    6. 常见问题与解决方案


    - Q:在低输入电压条件下,电源适配器的性能如何?
    A:在低于100 VAC时,适配器性能下降2.5%/V;低于130 VDC时,下降1.0%/VDC。可以通过合理配置电路来缓解此问题。
    - Q:如果出现短路情况,如何保护设备?
    A:适配器具有短路保护机制,输出电流将不超过额定值的200%,以保护设备免受损坏。
    - Q:是否可以在极端温度环境下使用?
    A:可以在-25°C至+70°C的环境中正常工作,但建议避免在极端温度下长时间使用,以保持最佳性能和延长使用寿命。

    7. 总结和推荐


    综上所述,TRACOPOWER TPC系列电源适配器凭借其高效能、多功能、高可靠性和易安装的特点,成为了现代电力系统不可或缺的重要组成部分。无论是工业生产还是家庭应用,这些适配器都能提供稳定可靠的电源支持。强烈推荐在需要高性能、安全可靠电源解决方案的应用场合中选用该系列电源适配器。

TPC 030-105参数

参数
输入电压最小值 90V
特性 Adjustable Output,IP20,Universal Input
输出方式 Fixed
输入电压最大值 375V
类型 -
转换效率 79%
输出电压 5V
输出总功率 20W
开关频率 -
散热方式 -
输出电流最大值 4A
最大容性负载 -
输出电压组数 1
长*宽*高 26.5mm(宽度)*96.5mm(高度)
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

TPC 030-105厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TPC 030-105数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TPC 030-105 TPC 030-105数据手册

TPC 030-105封装设计

查看详情并下载
Symbol
Footprint
3D Model
