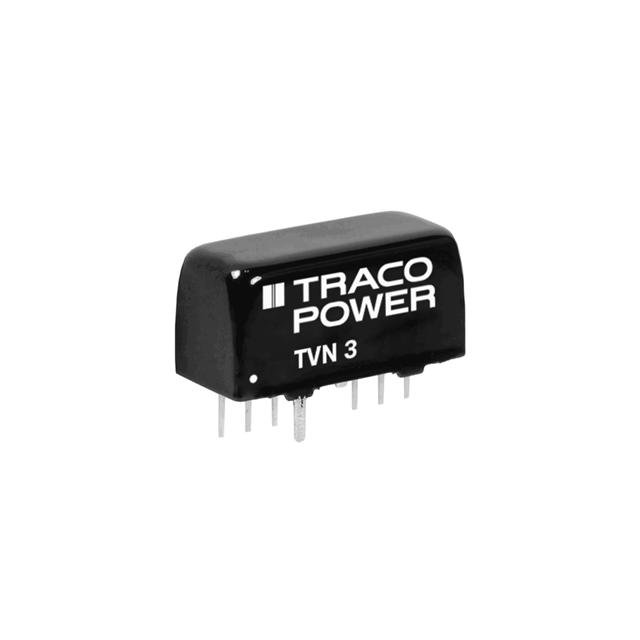

TVN 3-1223

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TVN 3系列, 9 → 18 V 直流输入, ±15V 直流输出, 3W
供应商型号: SG-TVN 3-1223
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TVN 3-1223

TVN 3-1223概述

    # DC/DC Converter TVN 3 系列技术手册

    产品简介


    TVN 3 系列是一款超低纹波和噪声的3瓦直流/直流转换器。它采用紧凑型SIP-8封装,输出完全稳压,适用于多种输入电压范围(4.5-13.2 VDC,9-18 VDC,18-36 VDC,36-75 VDC)。TVN 3 系列具有出色的隔离能力(1600 VDC),能够适应广泛的温度范围(-40°C 到 +90°C),并且具备短路保护功能。无需最小负载即可正常工作,并且享有3年的产品保修。

    技术参数


    输入规范
    - 输入电流(空载):
    - 9 Vdc 模型:55 mA typ.
    - 12 Vdc 模型:30 mA typ.
    - 24 Vdc 模型:16 mA typ.
    - 48 Vdc 模型:12 mA typ.
    - 启动电压:
    - 9 Vdc 模型:<4.5 Vdc
    - 12 Vdc 模型:<9 Vdc
    - 24 Vdc 模型:<18 Vdc
    - 48 Vdc 模型:<36 Vdc
    - 欠压关闭:
    - 9 Vdc 模型:3.5 Vdc typ.
    - 12 Vdc 模型:7 Vdc typ.
    - 24 Vdc 模型:15 Vdc typ.
    - 48 Vdc 模型:33 Vdc typ.
    - 冲击电压(最大1秒):
    - 9 Vdc 模型:15 Vdc max.
    - 12 Vdc 模型:25 Vdc max.
    - 24 Vdc 模型:50 Vdc max.
    - 48 Vdc 模型:100 Vdc max.
    输出规范
    - 电压设置精度:±1 % max.
    - 负载调整率:0 - 100 % 1 % max.
    - 温度系数:±0.02 %/K typ.
    - 纹波和噪声:
    - 不带外部组件:15 mVp-p typ.
    - 带10µF电容:10 mVp-p typ.
    - 启动时间:30 ms typ.
    - 快速瞬态响应(25%负载变化):500 μs typ.
    隔离电压
    - I/O隔离电压:1600 Vdc
    - 输入/外壳隔离电压:1000 Vdc
    - 隔离电容:最大1500 pF
    - 隔离电阻(500 Vdc):>1 GOhm

    产品特点和优势


    TVN 3 系列以其超低的纹波和噪声而闻名,纹波和噪声水平仅为10 mVp-p,非常适合需要高稳定性的应用。其宽泛的工作温度范围(-40°C 至 +90°C)使其能够在恶劣环境下可靠运行。此外,其无最小负载要求的特点使得设计更加灵活,同时短路保护功能也增强了其安全性。该系列在多个输入电压范围内提供了丰富的选择,确保了良好的通用性。

    应用案例和使用建议


    TVN 3 系列适合用于工业控制、医疗设备、通信设备等领域。例如,在工业控制应用中,它可以为传感器提供稳定的电源;在通信设备中,它可以用作电源转换模块,以确保系统供电的可靠性。使用时应注意散热设计,特别是在高负载条件下,以确保产品性能和寿命。
    使用建议
    1. 在高温环境下使用时,注意进行适当的散热设计。
    2. 选择合适的输入电容和输出电容,以减少纹波和噪声。
    3. 在高湿度环境下使用时,考虑防潮措施。

    兼容性和支持


    TVN 3 系列与其他电子元器件兼容良好,可以轻松集成到各种系统中。Traco Power 提供详细的技术支持和售后服务,确保客户能够顺利使用产品。用户可以通过官网获取更多信息和支持文档。

    常见问题与解决方案


    常见问题
    1. 产品启动时间过长
    2. 输出电压不稳定
    3. 产品在高负载下发热严重
    解决方案
    1. 确保输入电压符合规格要求,检查输入电路是否存在异常。
    2. 校准输出电压,检查电容是否老化或损坏。
    3. 加强散热设计,增加散热片或风扇,必要时降低负载。

    总结和推荐


    综上所述,TVN 3 系列是一款性能优异、可靠性高的直流/直流转换器,特别适用于对纹波和噪声要求较高的应用场合。其超宽的工作温度范围、可靠的短路保护和无最小负载要求等特点,使其在市场上具备较强的竞争力。因此,我们强烈推荐用户选用TVN 3 系列,尤其是在对电源稳定性有严格要求的应用环境中。

TVN 3-1223参数

参数
输出方式 Fixed
输出总功率 3W
开关频率 100KHz(Min)
特性 Remote On/Off,SCP
输入电压最小值 9V
输出电压 15V
最大容性负载 -
转换效率 83%
输入电压最大值 18V
散热方式 -
输出电流最大值 100mA,100mA
类型 -
输出电压组数 2
长*宽*高 21.8mm*9.6mm*11.2mm
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TVN 3-1223厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。
