TEN 6-2415WIN

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 6WIN系列, 9 → 36 V 直流输入, 24V 直流输出, 6W
供应商型号: CSJ-ST30695853
供应商: 海外现货
标准整包数: 1

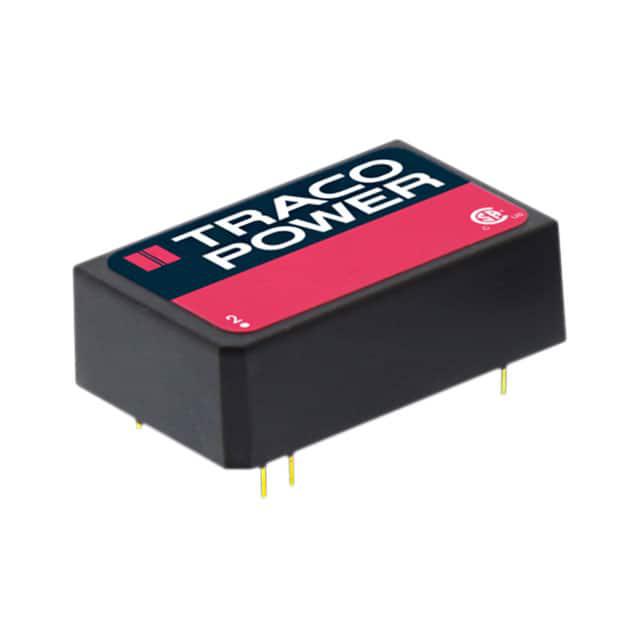

TRACO POWER DC-DC模块 TEN 6-2415WIN

TEN 6-2415WIN概述

    # TEN 6WIN 系列 6W DC/DC 转换器技术手册

    产品简介


    TEN 6WIN 系列是 TRACOPOWER 公司推出的一款高效能 DC/DC 转换器,具有高达 6 瓦的输出功率。该系列产品广泛应用于各种工业控制设备、通信设备、测量仪器等领域,能够提供稳定可靠的电源解决方案。
    主要功能
    - 高效率:TEN 6WIN 系列转换器的最大效率可达到 84%,适用于需要高性能电源的应用场合。
    - 宽输入电压范围:4:1 的宽输入电压范围使得该系列转换器可以适应不同电源环境。
    - 安全隔离:1500 VDC 和 3000 VDC 功能性绝缘隔离设计,确保使用者的安全。
    - 过载保护:具备过载保护功能,有效防止电路异常损坏。
    应用领域
    - 工业自动化
    - 通信设备
    - 测量仪器
    - 医疗设备
    - 军事和航空航天

    技术参数


    | 参数 | 描述 |

    | 输入电压范围(单路输出) | 9-36 VDC 或 18-75 VDC |
    | 输出电压范围 | 3.3 VDC, 5 VDC, 12 VDC, 15 VDC, ±5 VDC, ±12 VDC, ±15 VDC |
    | 输出电流范围 | 1200 mA, 500 mA, 250 mA, ±500 mA, ±250 mA, ±200 mA |
    | 效率 | 77%-84% |
    | 绝缘电压 | 标准型号:1500 VDC;增强型号:3000 VDC |
    | 温度范围 | 操作温度:-40°C 至 +85°C;储存温度:-50°C 至 +125°C |

    产品特点和优势


    优势
    - 宽输入电压范围:使得该系列转换器能够在多种电压环境下正常工作,增加了设备的灵活性。
    - 高效率:高达 84% 的最大效率,减少能源浪费,降低运营成本。
    - 高可靠性:MTBF 值大于 800000 小时,显示其卓越的可靠性。
    - 功能绝缘隔离:隔离电压高达 3000 VDC,确保电路安全。
    - 无最小负载要求:简化了系统设计,降低了应用复杂度。

    应用案例和使用建议


    应用案例
    TEN 6WIN 系列转换器广泛应用于各种工业控制系统中。例如,在某工厂的自动化设备中,采用 TEN 6-2410WIN 为多个传感器供电,取得了良好的效果。
    使用建议
    1. 负载平衡:在使用双输出模型时,注意平衡负载以确保最佳性能。
    2. 散热管理:由于温度系数为 ±0.02%/K,合理设计散热结构,确保长期稳定运行。
    3. 选择合适型号:根据具体应用需求选择合适的输入电压和输出电压组合。

    兼容性和支持


    TEN 6WIN 系列转换器采用行业标准的 DIP-24 封装,便于安装替换。同时,TRACOPOWER 提供长达 3 年的产品保修服务,并可在其官方网站上下载最新的技术支持文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在正常范围内 |
    | 输出电压不稳定 | 检查负载是否超出额定值 |
    | 故障灯亮起 | 检查输入熔断器是否正常 |

    总结和推荐


    综合评估
    TEN 6WIN 系列 DC/DC 转换器以其高效率、宽输入电压范围和功能性绝缘隔离,成为众多应用场景中的理想选择。其独特的设计特点和可靠性使其在市场上具备很强的竞争力。
    推荐
    鉴于 TEN 6WIN 系列转换器在工业领域的广泛应用及其出色的性能表现,强烈推荐用于各类需要高效、可靠电源供应的设备中。

TEN 6-2415WIN参数

参数
输出电流最大值 250mA
最大容性负载 -
开关频率 -
输出总功率 -
输出电压 24V
转换效率 84%
输出电压组数 1
散热方式 -
输出方式 -
特性 OCP,SCP
输入电压最大值 36V
输入电压最小值 9V~36V(DC)
类型 -
长*宽*高 31.8mm(长度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 6-2415WIN厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 6-2415WIN数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 6-2415WIN TEN 6-2415WIN数据手册

TEN 6-2415WIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
