TMH 2412S

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMH系列, 21.6 → 26.4 V 直流输入, 12V 直流输出, 2W
供应商型号: SG-TMH 2412S
供应商: 国内现货
标准整包数: 10

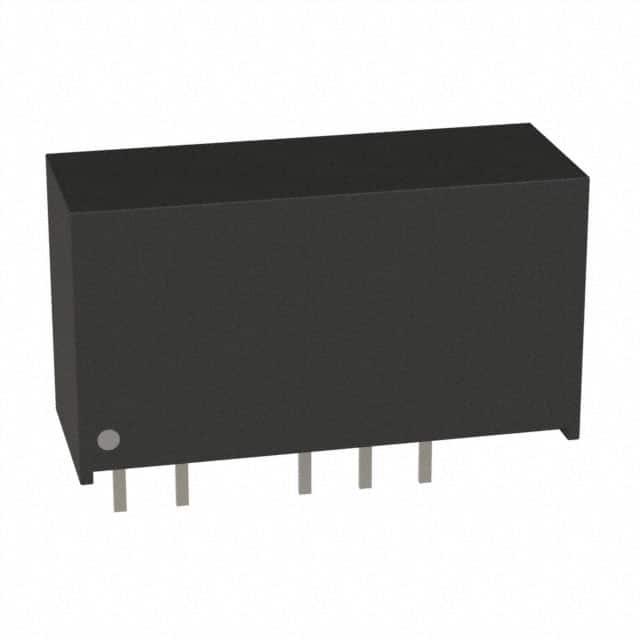

TRACO POWER DC-DC模块 TMH 2412S

TMH 2412S概述


    产品简介


    TMH系列是Traco Power公司生产的超微型隔离型2瓦特直流/直流转换器(DC/DC Converter)。该系列产品采用单列直插封装(SIP),具备表面贴装设计(SMD),适用于各种空间受限的应用场景。它们主要用于电路板级电源分配,为需要高效率和可靠性的应用提供理想选择。TMH系列适用于多种输入电压和输出电压组合,能够满足不同的系统需求。

    技术参数


    输入规格
    - 空载/满载电流:5V 输入型号 60mA/510mA;12V 输入型号 30mA/200mA;24V 输入型号 15mA/100mA
    - 冲击电压(1秒最大):5V 输入型号 9V;12V 输入型号 18V;24V 输入型号 30V
    - 反向电压保护:0.3A最大
    输出规格
    - 电压设定精度:±1%典型值 / ±3%最大值
    - 电压平衡(双输出型号,负载平衡):±0.1%典型值 / ±1%最大值
    - 调节:输入变化(1%输入电压变化)1.2%典型值 / 1.5%最大值;负载变化(20%-100%)5%-11%最大值(取决于型号)
    - 纹波和噪声(20MHz带宽):100mVp-p典型值 / 150mVp-p最大值
    - 温度系数:±0.01%/K典型值 / ±0.02%/K最大值
    - 短路保护:限制 0.5s 最大
    - 容性负载:单输出型号 470μF最大;双输出型号 390μF最大
    通用规格
    - 工作温度范围:-40°C至+85°C
    - 外壳温度:+90°C最大
    - 存储温度范围:-50°C至+125°C
    - 环境湿度:非冷凝状态 95%最大相对湿度
    - 环境合规性:符合REACH和RoHS指令

    产品特点和优势


    TMH系列具有许多显著的特点和优势。首先,它们采用单列直插封装(SIP)设计,能够最大限度地节省电路板空间,适用于空间受限的应用。其次,这些转换器具备高效率,最高可达83%,这使得它们在电池供电和节能系统中非常有用。另外,TMH系列采用了表面贴装设计,从而实现了高性能和低成本的结合。最后,它们具备长期可靠性和耐用性,拥有3年产品保修期。

    应用案例和使用建议


    TMH系列广泛应用于工业自动化、医疗设备、通信设备和其他需要高效、小型化电源模块的应用场景。例如,在工业自动化控制系统中,TMH系列可以作为系统中的电源模块,确保设备正常运行。在使用过程中,建议通过外部电容器(1-3.3µF聚酯薄膜电容器)来减少输入反射纹波电流,以提高系统的稳定性和可靠性。此外,使用时应注意散热管理,特别是在高温环境下工作时,可以通过散热片或空气流通来降低器件的温度,从而延长其使用寿命。

    兼容性和支持


    TMH系列的设计兼容标准SIP封装,因此容易集成到现有的电路板设计中。对于支持和维护,Traco Power公司提供了详尽的技术文档和支持服务,包括技术手册和故障排除指南,以便客户在使用过程中能够快速解决问题。如果遇到问题,可以访问Traco Power公司的官方网站获取最新的技术支持文档。

    常见问题与解决方案


    在使用TMH系列时,用户可能会遇到一些常见的问题。例如,如果输出电压不稳定,可能是由于输入电压波动或负载变化导致的。建议使用稳压电路来稳定输入电压,并使用更大的输出电容器来减小负载变化的影响。另一个常见问题是过热,可能导致器件性能下降或损坏。为了避免这种情况,建议增加散热措施,如使用散热片或改善空气流通。

    总结和推荐


    综上所述,TMH系列是一款卓越的超微型隔离型2瓦特直流/直流转换器,具有高效率、高可靠性和易于集成的特点。该系列产品特别适用于空间受限且对电源质量要求较高的应用场景。无论是工业自动化、医疗设备还是通信设备,TMH系列都能够提供可靠的电源解决方案。因此,我们强烈推荐使用TMH系列的产品。

TMH 2412S参数

参数
输出电流最大值 165mA
输入电压最小值 21.6V
转换效率 81%
输出总功率 2W
输入电压最大值 26.4V
输出电压组数 1
开关频率 -
最大容性负载 -
散热方式 -
类型 -
输出方式 -
特性 SCP
输出电压 12V
长*宽*高 19.5mm(长度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMH 2412S厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMH 2412S数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMH 2412S TMH 2412S数据手册

TMH 2412S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.11 ¥ 51.0185
100+ $ 4.99 ¥ 41.6665
500+ $ 4.7 ¥ 39.245
1000+ $ 4.37 ¥ 36.4895
库存: 759
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 510.18
直接购买
加入购物车
