TES 2-0510H

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: SCP 500mA 3.3V 1 5.5V 贴片安装
供应商型号: UA-TES 2-0510H
供应商: 海外现货
标准整包数: 10

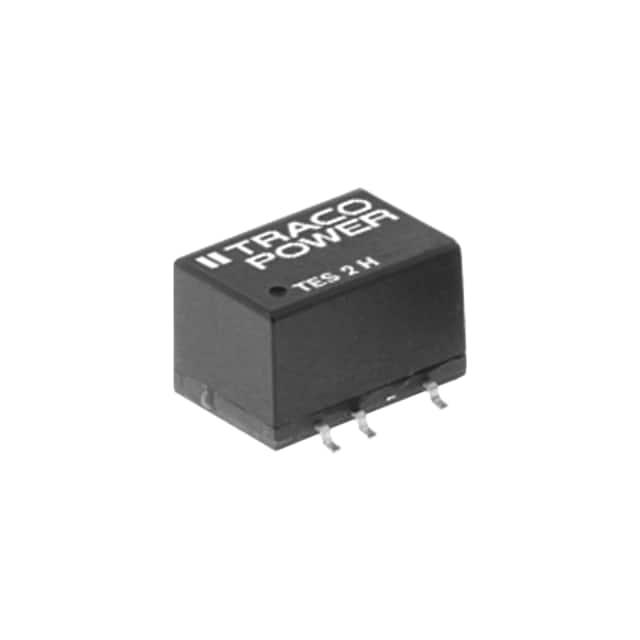

TRACO POWER DC-DC模块 TES 2-0510H

TES 2-0510H概述

    电子元器件产品技术手册:TES 2H系列 2瓦特 DC/DC转换器

    产品简介


    TES 2H系列是一款2瓦特的小尺寸表面贴装(SMD)封装DC/DC转换器,适用于需要隔离电压的应用。这些转换器采用标准脚位设计,能够实现1500 VDC的输入输出隔离电压,具有高效率(最高可达80%),并且能够在宽广的工作温度范围内(-40°C至+85°C)稳定运行。单输出和双输出型号可根据具体需求选择。这类器件非常适合数字接口中的噪声减少和电压隔离,以及分布式电源系统中的电压转换。

    技术参数


    - 输入电压:5 VDC、12 VDC、24 VDC
    - 输出电压:
    - 单输出型号:3.3 VDC、5 VDC、±10% 12 VDC
    - 双输出型号:±5 VDC、±12 VDC、±15 VDC
    - 输出电流:最大值为83 mA(±12 VDC)、66 mA(±15 VDC)
    - 效率:最高可达80%
    - 工作温度范围:-40°C 至 +85°C
    - 输入电流:满载时电流最高为540 mA
    - 过压保护:最大浪涌电压为9 VDC(5 VDC模型)、18 VDC(12 VDC模型)、30 VDC(24 VDC模型)
    - 隔离电压:1500 VDC
    - 温度系数:±0.02%/K
    - 瞬态响应:负载变化时无最小负载要求
    - 保护特性:短路保护时间为0.5秒
    - 封装材料:塑料(UL94V-0级)
    - 物理尺寸:单输出型号重1.5克,双输出型号重2.2克
    - 温度范围:-40°C至+125°C(储存)

    产品特点和优势


    TES 2H系列DC/DC转换器具备多项显著的优势。首先是其高效率,最高可达80%,能够有效降低功耗并提升系统性能。其次是它能在宽广的工作温度范围内稳定运行,确保了在各种恶劣环境下都能可靠工作。此外,通过内部集成电容过滤输入信号,有效地减少了纹波和噪声,进一步提高了系统的可靠性。

    应用案例和使用建议


    典型应用包括数字接口中的噪声消除和电压隔离、地环消除以及分布式电源系统中的电压转换。对于高可靠性需求的应用场合,如医疗设备和工业控制系统,TES 2H系列的高效率和稳定性能够提供良好的技术支持。
    建议在使用时考虑以下几点:
    - 确保适当的散热措施以避免过热;
    - 在负载变化较大时监测输出电压的稳定性;
    - 根据负载情况选择合适的输入电压和输出电压组合。

    兼容性和支持


    这些转换器支持铅-free回流焊接工艺,并且已通过IPC/JEDEC J-STD-020D认证。厂商提供了三年的产品保修,并可提供标准的卷带包装(tape and reel),方便自动化生产线的使用。此外,产品还符合RoHS指令,并可查阅Traco Power官网获得详细的环保声明。

    常见问题与解决方案


    1. 问题:在高温环境下使用时,输出电压波动明显。
    - 解决方法:确认周围环境散热良好,适当降低输入电压,并检查是否有外部因素干扰。
    2. 问题:设备开机后不工作。
    - 解决方法:检查输入电压是否正确,确认接线无误,检查输出负载是否超出规格。
    3. 问题:电路板焊接过程中发生短路。
    - 解决方法:使用防静电手套操作,确认焊点没有接触短路风险。

    总结和推荐


    TES 2H系列 2瓦特DC/DC转换器以其高效能、宽泛工作温度范围以及良好的稳定性,在众多应用场合中表现出色。这款转换器不仅能满足基本的电压转换需求,还能应对复杂的工作环境。因此,我们强烈推荐在各类分布式电源系统及高可靠性需求应用中选用TES 2H系列。

TES 2-0510H参数

参数
输入电压最小值 -
开关频率 -
散热方式 -
类型 -
输出电压 3.3V
输出总功率 -
最大容性负载 -
输出电流最大值 500mA
特性 SCP
输出电压组数 1
输入电压最大值 5.5V
输出方式 -
转换效率 -
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TES 2-0510H厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TES 2-0510H数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TES 2-0510H TES 2-0510H数据手册

TES 2-0510H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 13.025 ¥ 109.1495
100+ $ 11.0125 ¥ 92.2848
500+ $ 10.175 ¥ 85.2665
1000+ $ 9.0375 ¥ 75.7343
库存: 10
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1091.49
