TRN 1-2413SM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TRN 1SM系列, 18 → 36 V 直流输入, 15V 直流输出, 1W
供应商型号: CSJ-ST39533543
供应商: 海外现货
标准整包数: 1

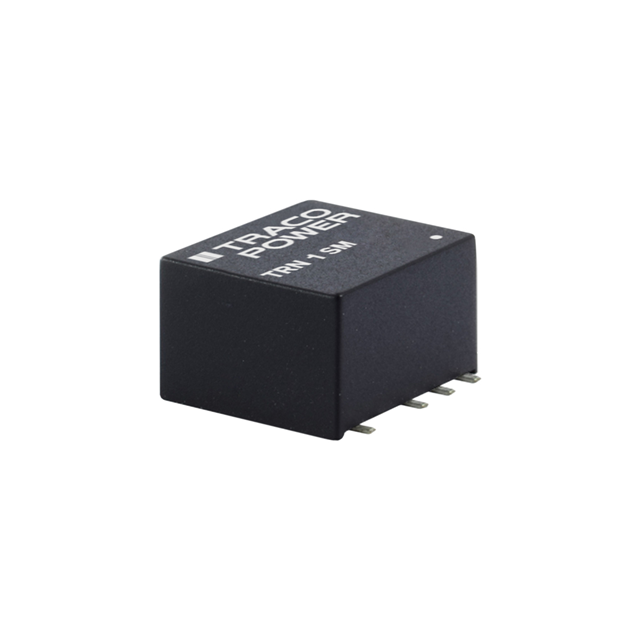

TRACO POWER DC-DC模块 TRN 1-2413SM

TRN 1-2413SM概述

    TRN 1SM 系列 1 瓦直流转换器技术手册

    1. 产品简介


    TRN 1SM 系列是一款紧凑型、表面贴装的直流转换器,专为高效率和高性能而设计。该系列产品尺寸仅为 11.9 x 11.3 x 8.0 毫米,拥有 1.07 立方厘米的小体积。这些转换器适用于多种应用场合,包括电信、工业控制、医疗设备等领域,能够提供稳定且高效的电源输出。

    2. 技术参数


    - 输入电压范围:4.5-13.2 VDC、9-18 VDC、18-36 VDC 和 36-75 VDC
    - 输出电压:3.3 VDC、5.0 VDC、12 VDC、15 VDC、±5.0 VDC、±12 VDC、±15 VDC
    - 最大输出电流:300 mA(3.3 VDC)、200 mA(5.0 VDC)、90 mA(12 VDC)等
    - 效率:典型值 77% 至 83%
    - 隔离电压:1'600 VDC
    - 工作温度范围:-40°C 至 +90°C
    - 存储温度范围:-55°C 至 +125°C
    - 短路保护:连续,自动恢复
    - 起动时间:最大 15 ms(典型值 5 ms)
    - 瞬态响应:典型值 500 μs(25% 负载变化)
    - EMC 性能:符合 EN 55032 类 A 或 B 标准

    3. 产品特点和优势


    TRN 1SM 系列具有以下独特功能和优势:
    - 紧凑型设计:体积小,适合空间有限的应用环境。
    - 全范围输入电压:适用于不同电压等级的应用,具有广泛的适用性。
    - 高效率:最高效率可达 83%,在不同负载下保持稳定的输出。
    - 全范围工作温度:能在极端温度条件下可靠运行,无需降额。
    - 安全标准:通过 IEC/EN 62368-1 和 UL 60950-1 认证。

    4. 应用案例和使用建议


    - 电信行业:作为远程通信设备的电源,满足不同电压需求。
    - 工业控制:用于各种自动化设备,提供稳定可靠的电力供应。
    - 医疗设备:确保设备在医疗环境中持续稳定运行。
    使用建议:
    - 在高湿度环境下使用时,需确保良好的通风散热条件。
    - 对于大容性负载,应在输出端连接合适容量的电容器以提高稳定性。

    5. 兼容性和支持


    - 兼容性:与各种标准电压接口兼容,适用于广泛的应用场景。
    - 厂商支持:提供 3 年的产品保修期,并定期更新支持文档。

    6. 常见问题与解决方案


    - 问题:输入电压波动导致输出不稳定。
    - 解决方案:确认输入电压范围,并调整外部滤波电容器。

    - 问题:启动时无法正常工作。
    - 解决方案:检查是否有短路情况,确认连接正确并检查输入电压。

    7. 总结和推荐


    TRN 1SM 系列凭借其紧凑的设计、宽泛的工作电压范围、高效率和可靠性,在众多应用场合中表现出色。对于需要紧凑且高效电源解决方案的应用,强烈推荐使用 TRN 1SM 系列直流转换器。

TRN 1-2413SM参数

参数
开关频率 -
转换效率 83%
输入电压最大值 36V
类型 -
特性 SCP
输出电压 15V
输入电压最小值 24V(DC)
输出电压组数 1
散热方式 -
输出方式 -
输出总功率 -
最大容性负载 -
输出电流最大值 70mA
长*宽*高 11.9mm*11.3mm*8mm
通用封装 SMD-7
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TRN 1-2413SM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TRN 1-2413SM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TRN 1-2413SM TRN 1-2413SM数据手册

TRN 1-2413SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1719 ¥ 52.276
库存: 21
起订量: 9 增量: 1
交货地:
最小起订量为:1
合计: ¥ 52.27
