TEN 3-4813N

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 3N系列, 36 → 72 V 直流输入, 15V 直流输出, 3W
供应商型号: SG-TEN 3-4813N
供应商: 国内现货
标准整包数: 10

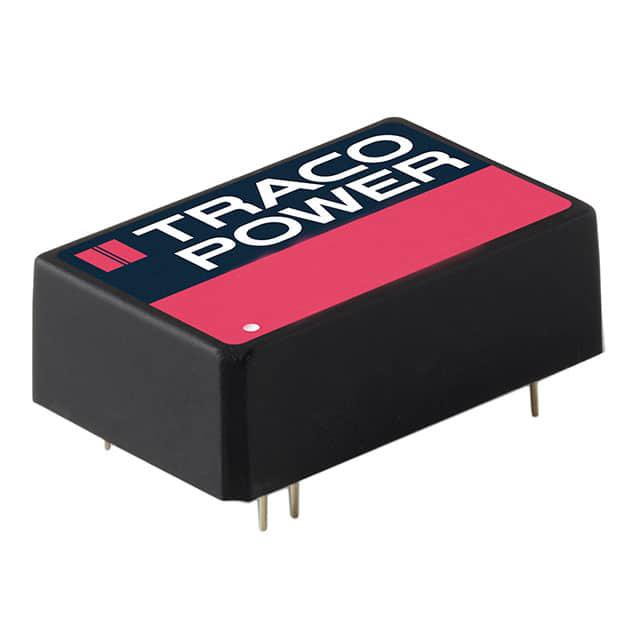

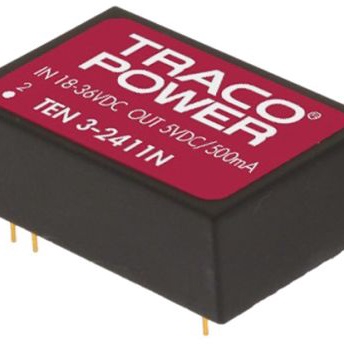

TRACO POWER DC-DC模块 TEN 3-4813N

TEN 3-4813N概述

    # DC/DC 转换器:TEN 3N 系列 3 瓦特

    产品简介


    TEN 3N 系列是广泛使用的 TEN 3 系列的升级版本。该系列采用了最新的设计,能够在不影响可靠性和功能的前提下实现成本降低。这些转换器提供多种输出电压选项,适用于各种电子设备。TEN 3N 系列具有广泛的工作温度范围(-40°C 到 +85°C),并通过了电磁兼容性测试,符合 EN55022 Class A 和 FCC Level A 标准,无需外部组件即可满足滤波要求。因此,它们非常适合用于对成本敏感但要求高的应用场景。

    技术参数


    输入规格
    - 输入电流:无负载时 5 V 输入模型为 65 mA 典型值,12 V 输入模型为 35 mA 典型值,24 V 输入模型为 20 mA 典型值,48 V 输入模型为 15 mA 典型值。
    - 启动电压:5 V 输入模型为 4.5 VDC 或更低;12 V 输入模型为 9 VDC 或更低;24 V 输入模型为 18 VDC 或更低;48 V 输入模型为 36 VDC 或更低。
    - 过压保护:5 V 输入模型最大为 4.0 VDC;12 V 输入模型最大为 8.5 VDC;24 V 输入模型最大为 17.5 VDC;48 V 输入模型最大为 35.5 VDC。
    - 冲击电压(最长1秒):5 V 输入模型最大为 11 V;12 V 输入模型最大为 25 V;24 V 输入模型最大为 50 V;48 V 输入模型最大为 100 V。
    - 反射纹波电流:5 V 输入模型典型值为 100 mA;12 V 输入模型典型值为 30 mA;24 V 输入模型典型值为 15 mA;48 V 输入模型典型值为 10 mA。
    - 发射噪声:符合 EN 55022 Class A 标准,无需外部组件。
    - 电磁兼容性:符合 EN 55024 标准。
    - 静态短路输入功率:最大为 2000 mW。
    - 内部功耗:最大为 1200 mW。
    输出规格
    - 输出电压精度:最大为 ±2 %。
    - 输入变化范围:最大为 ±1 %。
    - 负载变化范围:单输出型号为 ±1 %;双输出型号平衡负载为 ±2 %。
    - 最小负载:不作要求。
    - 电压纹波和噪声:最大为 70 mVpk-pk。
    - 瞬态响应时间(负载变化25%):最大为 500 µs。
    - 瞬态响应偏差(负载变化25%):最大为 ±5 %。
    - 温度系数:±0.02 %/K。
    - 电流限制:大于输出最大电流的120%,恒流模式。
    - 短路保护:连续,自动恢复。
    一般规格
    - 工作温度范围:-40°C 到 +85°C(自然对流冷却 20 LFM)。
    - 储存温度范围:-55°C 到 +125°C。
    - 湿度:相对湿度最大为 95 %。
    - 安全标准:cUL/UL 60950-1,IEC/EN 60950-1。
    - 环境合规:符合 RoHS 指令 2011/65/EU。
    - 导热率:达到 >1 Mio. h。
    - 绝缘电压:1500 VDC 或 3000 VDC(持续60秒)。
    - 开关频率:最低为 90 kHz(脉冲频率调制 PFM)。

    产品特点和优势


    TEN 3N 系列的主要特点和优势如下:
    - 宽输入范围:具有2:1的宽输入范围,适合不同电压等级的应用。
    - 集成滤波器:内置滤波器可直接满足 EN55022 Class A 和 FCC Level A 的标准,无需外部组件。
    - 高可靠性:MTBF(平均故障间隔时间)超过1百万小时。
    - 宽温度范围:工作温度范围从-40°C到+85°C,适应多种严苛环境。
    - 高隔离度:提供1500 VDC和3000 VDC的输入输出隔离(功能绝缘)。

    应用案例和使用建议


    应用案例
    - 工业控制设备:用于工业自动化系统中,如PLC和传感器供电。
    - 医疗设备:在便携式医疗设备中提供稳定的电源供应。
    - 通信设备:在通信基础设施中作为电源模块,如基站和路由器。
    使用建议
    - 布局优化:为了减少噪音干扰,在布局时应尽量避免将信号线靠近电源线。
    - 散热设计:考虑到其最高工作温度为+85°C,需要合理安排散热措施以确保长期稳定运行。
    - 兼容性验证:在正式部署前,确保新旧型号之间兼容性,必要时进行交叉验证。

    兼容性和支持


    - TEN 3N 系列与其他同类设备具有良好的兼容性,可以直接替换市场上现有的 3 瓦特转换器。
    - 厂商提供了详尽的技术支持文档,包括安全认证证书(如 UL 60950-1)和详细的规格说明书。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动电压低于额定值 | 检查输入电源是否正常,确认连接无误后重新启动。 |
    | 输出电压不稳定 | 确认负载是否超出规定范围,检查负载均衡情况。 |
    | 纹波噪声过大 | 通过调整滤波电容值来减小纹波噪声。 |

    总结和推荐


    TEN 3N 系列转换器以其低成本、高性能和高可靠性脱颖而出,特别适合应用于成本敏感但要求高的环境中。其广泛的温度范围和高可靠性使其成为工业、医疗和通信领域的理想选择。鉴于其优异的性能和市场表现,强烈推荐此产品给所有需要稳定直流电源的用户。

TEN 3-4813N参数

参数
输出电流最大值 200mA
输出总功率 -
输入电压最大值 75V
类型 -
散热方式 -
输出电压 15V
最大容性负载 -
特性 SCP
输入电压最小值 48V(DC)
输出方式 -
转换效率 85%
输出电压组数 1
开关频率 -
长*宽*高 31.8mm(长度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 3-4813N厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 3-4813N数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 3-4813N TEN 3-4813N数据手册

TEN 3-4813N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 12.65 ¥ 105.6275
100+ $ 10.7 ¥ 89.345
500+ $ 10.23 ¥ 85.4205
1000+ $ 9.66 ¥ 80.661
库存: 35
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1056.27
