TVN 3-2422

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TVN 3系列, 18 → 36 V 直流输入, ±12V 直流输出, 3W
供应商型号: SG-TVN 3-2422
供应商: 国内现货
标准整包数: 1

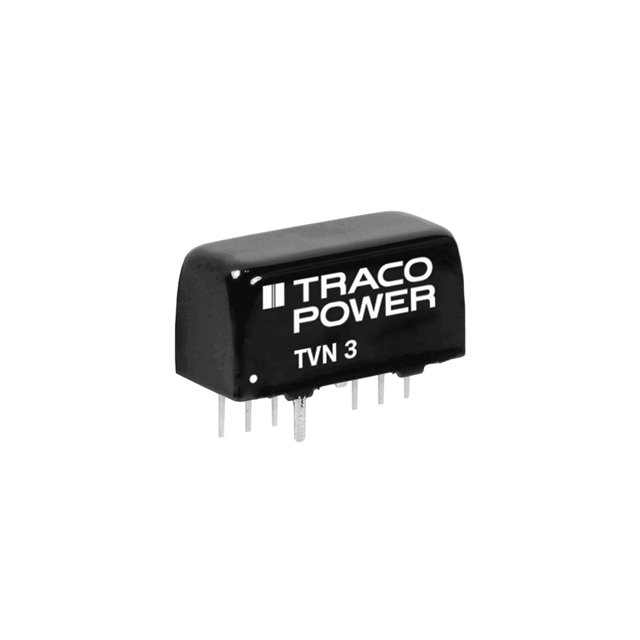

TRACO POWER DC-DC模块 TVN 3-2422

TVN 3-2422概述


    产品简介


    Traco Power 的 TVN 3 系列 3 瓦特 DC/DC 转换器是一款高性能、低噪声的电源转换解决方案。这款产品适用于多种场合,包括信息技术设备、通信系统和工业控制设备。其紧凑的SIP-8封装使得它能够在有限的空间内提供稳定可靠的电源输出。TVN 3 系列能够满足各类低至高输入电压范围的应用需求,提供稳定的输出电压,并具备短路保护和无最小负载要求的特点。

    技术参数


    - 输入电压范围:4.5-13.2VDC, 9-18VDC, 18-36VDC, 36-75VDC
    - 输出电压范围:3.3VDC, 5.0VDC, 9.0VDC, 12VDC, ±5.0VDC, ±12VDC, ±15VDC, 15VDC, 24VDC
    - 最大输出电流:最高达700mA(3.3VDC)
    - 效率:最高可达85%
    - 工作温度范围:-40°C 至 +90°C
    - 隔离电压:1600VDC(I/O 隔离)
    - 浪涌电压:最高100V(48VDC 模型)
    - 启动电压:最低为3.5VDC(9VDC模型)

    产品特点和优势


    TVN 3 系列具有以下优势:
    - 超低纹波和噪声:典型值为10mVp-p,保证了电源的稳定性。
    - 全封闭输出:完全调节的输出确保电压稳定。
    - 宽输入电压范围:支持多种电压输入,适用性广。
    - 高工作温度范围:工作温度高达+90°C,无需降额。
    - 隔离和保护功能:具备1600VDC I/O隔离和短路保护,确保安全可靠。

    应用案例和使用建议


    TVN 3 系列广泛应用于需要稳定直流电源的场合,如:
    - 信息技术设备:服务器、路由器、交换机等。
    - 通信系统:基站、光纤传输系统等。
    - 工业控制:自动化设备、仪器仪表等。
    使用建议:
    - 在极端环境下使用时,应注意散热以避免过热。
    - 针对高负载情况,可以考虑添加外部滤波电容以进一步降低输出纹波。
    - 在连接到外部设备时,要确保符合相应的电磁兼容性标准,避免干扰其他设备。

    兼容性和支持


    TVN 3 系列具有广泛的输入电压范围,可兼容不同类型的电源输入。此外,Traco Power 提供全面的技术支持和售后服务,确保用户能够顺利安装和使用产品。对于产品疑问和技术咨询,可以通过Traco Power官网获取详细的文档和支持信息。

    常见问题与解决方案


    - 问题1:产品启动时出现异常噪声。
    - 解决方案:检查输入电源是否存在电压波动或不稳定的情况。如果输入电源正常,尝试添加外部滤波电容。

    - 问题2:输出电压不稳定。
    - 解决方案:检查输出端是否存在负载变化或负载过大情况。如负载变化频繁,可考虑增加稳压电路或缓冲器。

    - 问题3:产品发热严重。
    - 解决方案:确保产品安装在良好的通风环境中,并根据环境温度调整负载,必要时增加散热装置。

    总结和推荐


    综上所述,Traco Power 的 TVN 3 系列 3 瓦特 DC/DC 转换器凭借其高效率、宽输入电压范围和超低噪声等特点,在多个应用场景中表现出色。其卓越的性能和广泛的兼容性使其成为众多行业客户的理想选择。强烈推荐在需要高可靠性电源解决方案的场合使用TVN 3系列产品。

TVN 3-2422参数

参数
特性 Remote On/Off,SCP
散热方式 自然空冷
输出电流最大值 125mA,125mA
输入电压最大值 36V
输出电压组数 2
输出电压 12V
输出方式 DC/DC
类型 -
开关频率 100KHz
转换效率 84%
输出总功率 3W
输入电压最小值 24V(DC)
最大容性负载 180uF
长*宽*高 21.8mm*9.6mm*11.2mm
通用封装 SIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

TVN 3-2422厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TVN 3-2422数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TVN 3-2422 TVN 3-2422数据手册

TVN 3-2422封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 33.24 ¥ 277.554
50+ $ 30.59 ¥ 255.4265
100+ $ 28.77 ¥ 240.2295
500+ $ 26.77 ¥ 223.5295
库存: 93
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 2775.54
直接购买
加入购物车
