TML 40124

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 40W开关电源, 24V 直流输出电压 1.67A输出电流, 1输出点
供应商型号: UA-TML 40124
供应商: 海外现货
标准整包数: 1

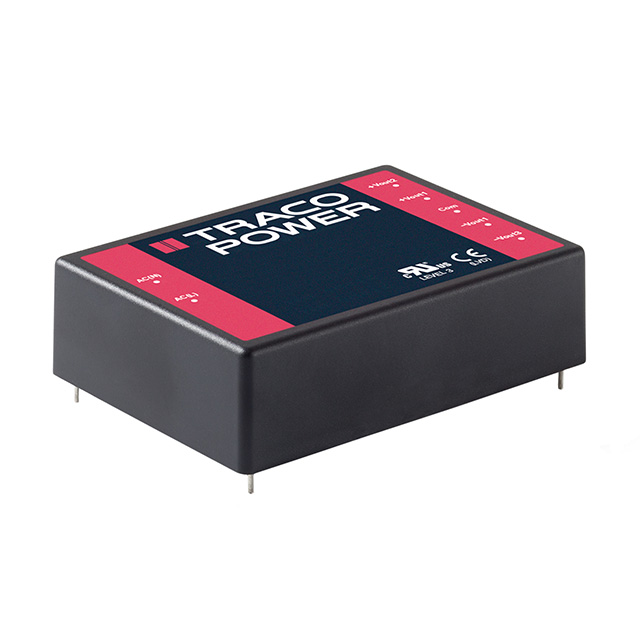

TRACO POWER AC-DC模块 TML 40124

TML 40124概述

    TML 系列 20W 和 40W 交流/直流电源模块

    产品简介


    TML系列是来自Traco Power公司的超紧凑型交流/直流电源模块。它们提供两种安装方式:通过螺钉端子进行简单安装,或通过焊针直接安装到PCB上。这些模块已获得国际安全认证,适用于全球市场。由于其高功率密度和多功能输出选项,TML系列特别适合商业和工业电子产品中的空间敏感型应用。

    技术参数


    - 输入电压范围:交流输入90–264 VAC,直流输入100–375 VDC
    - 输入频率:47–440 Hz
    - 输入电流(满载):TML 20系列:115 VAC下400 mA,230 VAC下270 mA;TML 40系列:115 VAC下860 mA,230 VAC下460 mA
    - 泄漏电流:最大0.25 mA
    - 外壳温度限制:最高95°C
    - 存储温度范围:-40°C至+85°C
    - 效率:74%至84%
    - 隔离电压:输入/输出3000 VAC
    - EMI/RFI:符合EN 55022标准,B类;符合FCC第15部分,B级
    - 输出电压精度:TML 20系列±2%,TML 40系列±2%至±5%
    - 纹波噪声(带宽20 MHz):TML 20系列<0.7% Vout + 90 mV[Vp-p];TML 40系列<50 mVp-p或<1% Vout[Vp-p]
    - 负载调节:TML 20系列1%,TML 40系列0.5%至6%

    产品特点和优势


    - 高功率密度:在小巧封装内提供高功率输出,减少了系统尺寸。
    - 灵活的安装选项:既可直接安装到PCB上,也可通过螺钉端子固定在机箱上。
    - 多种输出选择:包括单路、双路对称和不对称及三路输出,满足不同应用场景需求。
    - 宽输入电压范围:适用于全球大多数地区的电网电压,增强了产品适用性。
    - 保护机制完善:具备短路、过载、过温等多种保护措施,确保长期稳定运行。

    应用案例和使用建议


    TML系列广泛应用于各种需要紧凑电源供应的应用场合,如医疗设备、通信基础设施、工业自动化控制系统等。例如,在某款便携式医疗设备中,TML 20系列凭借其小体积和高效率成为理想的电源选择。
    使用建议:
    - 热管理:在高温环境下使用时,应注意散热,避免因过热导致的性能下降。
    - 电源匹配:确保选用的输出型号与系统负载相匹配,以达到最佳能效。

    兼容性和支持


    TML系列电源模块具有良好的互操作性,易于集成到现有系统中。此外,Traco Power公司提供了详尽的技术文档和支持服务,包括定期更新的产品资料和技术咨询服务,确保客户能够快速解决问题并获得所需的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否在允许范围内,确认连接是否正确 |
    | 输出电压不稳定 | 检查负载情况和线缆连接,确保无松动或损坏 |
    | 过热 | 增加散热措施,减少负载或改善通风条件 |

    总结和推荐


    综上所述,TML系列20W和40W交流/直流电源模块以其高效率、灵活的安装方式和完善的保护机制,在众多应用场景中表现出色。无论是需要高效电源供应的商业设备还是工业控制装置,TML系列都是一款值得信赖的选择。强烈推荐在新项目设计中采用这款高性能的电源模块。

TML 40124参数

参数
输出电压组数 1
输出电压 24V
开关频率 -
输出电流最大值 1.667A
类型 -
输入电压最大值 375V
输入电压最小值 90V~264V(AC),100V~375V(DC)
最大容性负载 -
转换效率 75%~84%
特性 Universal Input
输出总功率 40W
输出方式 PC Pins
散热方式 No
长*宽*高 89mm(长度)*63.5mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TML 40124厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TML 40124数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TML 40124 TML 40124数据手册

TML 40124封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 82.8625 ¥ 694.3878
50+ $ 75.6 ¥ 633.528
100+ $ 69.5125 ¥ 582.5148
500+ $ 65.275 ¥ 547.0045
库存: 24
起订量: 2 增量: 10
交货地:
最小起订量为:1
合计: ¥ 694.38
