TMR 1-2413SM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 1SM系列, 18 → 36 V 直流输入, 15V 直流输出, 1W
供应商型号: SG-TMR 1-2413SM
供应商: 国内现货
标准整包数: 10

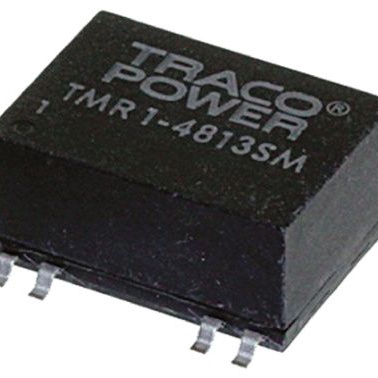

TRACO POWER DC-DC模块 TMR 1-2413SM

TMR 1-2413SM概述

    TMR 1 & TMR 1SM 系列 1 瓦 DC/DC 转换器产品介绍

    产品简介


    TMR 1 & TMR 1SM 系列是一款宽输入电压范围的隔离式 1 瓦 DC/DC 转换器模块,提供紧凑的 SIP-6 或 SMD 封装。这些转换器具备稳定的输出电压,广泛应用于通信设备、仪器仪表和工业电子等领域。它们可以满足多种不同电压和电流需求的应用,是高效能电源解决方案的理想选择。

    技术参数


    - 输入电压范围:5.0 VDC 至 75 VDC
    - 输出电压:单输出型号(+5V 至 +15V)和双输出型号(±12V 和 ±15V)
    - 最大输出电流:200 mA(单输出),42 mA(双输出 ±12V),33 mA(双输出 ±15V)
    - 效率:76% 至 82%
    - 启动电压/欠压锁定:5.0 V 模型:4.5 VDC / 4 VDC 或更低;12 V 模型:9 VDC / 8.5 VDC 或更低;24 V 模型:18 VDC / 17 VDC 或更低;48 V 模型:36 VDC / 34 VDC 或更低
    - 短路保护:连续、自动恢复
    - 温度范围:SIP 模型:-40°C 至 +85°C;SMD 模型:-40°C 至 +82°C(>75°C 时降额 7.2%/K)

    产品特点和优势


    1. 宽输入电压范围:2:1 的输入电压范围使转换器适应多种电源条件。
    2. 紧凑封装:SIP-6 或 SMD 封装,占用面积仅为 1.2 cm²。
    3. 无负载要求:无需最小负载即可正常运行。
    4. 高效率:最高效率可达 82%,适用于各种恶劣环境。
    5. 长期保修:提供 3 年的产品保修。
    6. 远程开关控制:SMD 版本支持远程开关控制,便于系统管理。

    应用案例和使用建议


    - 通信设备:适合用于通信基站、路由器等设备,确保稳定可靠的电源供应。
    - 仪器仪表:适用于医疗设备、测试仪器等,确保精确稳定的电源输出。
    - 工业电子:适合工厂自动化控制系统,提供可靠稳定的电源解决方案。
    使用建议:
    1. 安装注意事项:确保转换器在规定的工作温度范围内运行。
    2. 负载连接:根据实际应用情况选择合适的负载电容值,避免过载。

    兼容性和支持


    - 兼容性:可与多种电子设备和电路板配合使用。
    - 支持和服务:厂商提供 3 年的产品保修服务,同时提供详细的用户手册和技术支持文档。

    常见问题与解决方案


    1. Q: 产品工作温度范围是多少?
    - A: SIP 模型为 -40°C 至 +85°C,SMD 模型为 -40°C 至 +82°C。

    2. Q: 如何连接远程开关控制?
    - A: 参照产品手册中的接线图进行连接,确保正确配置。
    3. Q: 输出电压设置精度如何保证?
    - A: 输出电压设置精度最高可达 ±1%。

    总结和推荐


    TMR 1 & TMR 1SM 系列 1 瓦 DC/DC 转换器具有广泛的输入电压范围、高效率和良好的可靠性。其独特的设计使其成为通信设备、仪器仪表和工业电子领域的理想选择。此外,该产品提供了全面的技术支持和保修服务,确保用户能够轻松集成并使用这些转换器。总体而言,强烈推荐在需要高性能电源解决方案的应用中使用 TMR 1 & TMR 1SM 系列产品。

TMR 1-2413SM参数

参数
最大容性负载 -
输出方式 -
输出电压组数 1
散热方式 -
输入电压最小值 18V
输出电压 15V
转换效率 80%
特性 远程开/关,OCP,SCP
输入电压最大值 36V
输出电流最大值 67mA
类型 -
输出总功率 1W
开关频率 -
长*宽*高 18.9mm(长度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 1-2413SM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 1-2413SM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 1-2413SM TMR 1-2413SM数据手册

TMR 1-2413SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.7 ¥ 97.695
100+ $ 9.81 ¥ 81.9135
500+ $ 9.22 ¥ 76.987
1000+ $ 8.7 ¥ 72.645
库存: 138
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 976.95
直接购买
加入购物车
