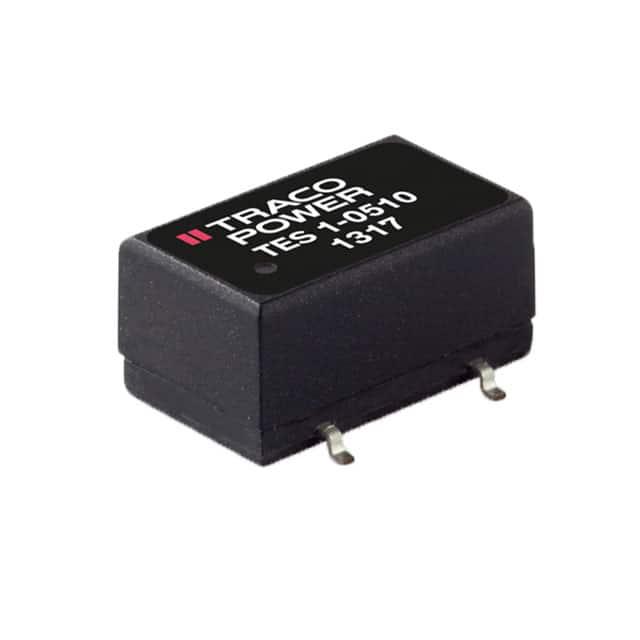

TES 1-0511-TR

产品分类: DC-DC稳压器
厂牌: TRACO POWER
产品描述: 1 5V 5.5V 4.5V 贴片安装,黏合安装 13.7mm*8mm*7mm
供应商型号: 495-TES1-0511-TR
供应商: Mouser
标准整包数: 1
TRACO POWER DC-DC稳压器 TES 1-0511-TR

TES 1-0511-TR概述

    TES 1 Series 1 Watt DC/DC Converters

    1. 产品简介


    TES 1 系列 1 瓦特 DC/DC 转换器是一种高效、经济的解决方案,适用于需要隔离电压的应用场合。这类转换器采用小尺寸表面贴装(SMD)封装,具有标准脚印,具备高效率(最高可达 80%)及广泛的输入电压范围(5V、12V 和 24V 直流)。其典型应用包括地环消除、噪声减少、数字接口中的电压隔离及分布式电源系统的电压转换。

    2. 技术参数


    - 输入电压: 5V、12V 和 24V 直流
    - 输出电压: 单输出和双输出模型
    - 最大输出电流: 见下表
    - 效率: 见下表
    - 工作温度范围: –40°C 至 +90°C
    - 输入保护: 反向电压保护(最大 0.3A)
    - 瞬态电压: 输入电压的最大瞬态电压分别为 9V(5V 模型)、18V(12V 模型)和 30V(24V 模型)
    - 输出精度: ±2%(5V 模型);±2%(其他模型)
    - 纹波和噪声: 最大 120mVpp(20MHz 带宽)
    | Order Code | Input Voltage | Output Voltage | Max. Output Current | Efficiency |

    | TES 1-0510 | 3.3 VDC | 300 mA | 73%
    | TES 1-0511 | 5 VDC | 200 mA | 78%
    | TES 1-0519 | 9 VDC | 110 mA | 78%
    | TES 1-0512 | 5 VDC ±10% | 12 VDC 85 mA | 78%
    | TES 1-0513 | 5 VDC (nom.) | 15 VDC 65 mA | 79%
    | TES 1-0521 | ±5 VDC | ±100 mA | 74%
    | TES 1-0522 | ±12 VDC | ±40 mA | 78%
    | TES 1-0523 | ±15 VDC | ±35 mA | 78%

    3. 产品特点和优势


    - 小巧封装: 小尺寸 SMD 封装,符合标准脚印。
    - 高效率: 最高可达 80%,适用于节能应用。
    - I/O 隔离: 1500VDC 的 I/O 隔离电压。
    - 广泛的输入电压: 5V、12V 和 24V 直流,适应多种供电需求。
    - 工作温度范围广: –40°C 到 +90°C,适合恶劣环境。
    - 可靠性高: 计算出的平均无故障时间超过 200 万小时。

    4. 应用案例和使用建议


    - 地面环路消除: 用于消除干扰信号,提高系统稳定性和信号完整性。
    - 噪声抑制: 在数字接口中提供低噪声的隔离电源。
    - 电压转换: 在分布式电源系统中实现不同电压之间的转换。
    使用建议:
    - 在复杂电路设计中确保正确的布局和走线,以减少干扰。
    - 使用合适容量的电容进行滤波,以进一步降低输出噪声。
    - 注意环境温度对转换器效率的影响,在高负载和高温环境下需要考虑散热措施。

    5. 兼容性和支持


    - 兼容性: 适用于大多数自动化 SMD 生产线,可通过标准带卷包供应。
    - 支持: Traco Power 提供长期的产品保修(3 年),并有详尽的技术文档和支持。

    6. 常见问题与解决方案


    - 问题 1: 如何正确安装?
    - 解决方案: 确保引脚与焊盘对齐,按照制造商提供的焊接指南进行焊接。
    - 问题 2: 输出电压不稳定怎么办?
    - 解决方案: 检查负载电流是否超出额定值,必要时调整负载以保证稳定输出。

    7. 总结和推荐


    总体来说,TES 1 系列 1 瓦特 DC/DC 转换器是一款高性能且可靠的产品,特别适合在分布式电源系统、地环消除和噪声抑制等领域应用。其广泛的工作温度范围、高效的电源转换能力和长寿命使其在市场上具备强大的竞争力。强烈推荐给需要高效、紧凑和可靠的电源转换解决方案的设计工程师和设备制造商。

TES 1-0511-TR参数

参数
最大输入电压 5.5V
输出数量 1
最小输出电压 -
功能 -
开关频率 -
拓扑 -
同步整流器 -
最大输出电压 5V
最小输入电压 4.5V
输出类型 -
长*宽*高 13.7mm*8mm*7mm
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

TES 1-0511-TR厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。
