TDN 3-4821WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TDN 3WISM系列, 18 → 75 V 直流输入, ±5V 直流输出, 3W
供应商型号: SG-TDN 3-4821WISM
供应商: 国内现货
标准整包数: 10

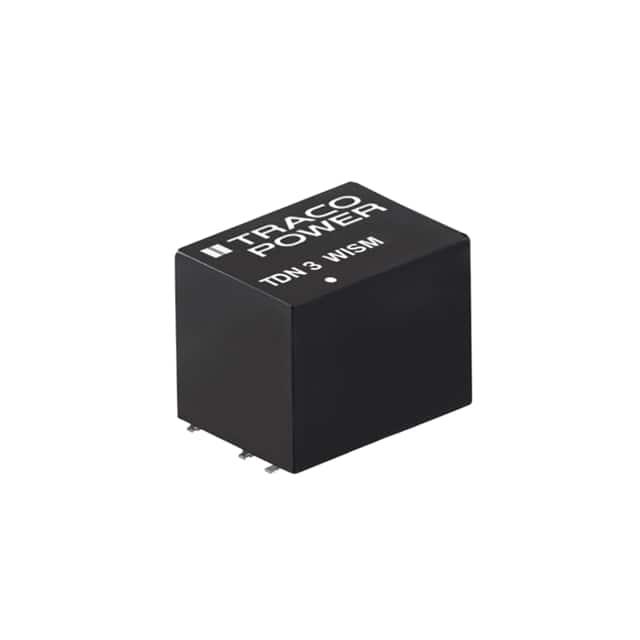

TRACO POWER DC-DC模块 TDN 3-4821WISM

TDN 3-4821WISM概述

    TDN 3WISM系列3瓦特DC/DC转换器技术手册

    1. 产品简介


    TDN 3WISM系列是一款由Traco Power公司生产的3瓦特全调节DC/DC转换器。这款紧凑型表面贴装(SMD)封装的产品非常适合在空间有限的应用场合下使用。尺寸仅为13.2 x 9.1 x 10.2毫米,重量仅2.7克。该转换器具有广泛的输入电压范围(4:1),可实现1600 VDC的输入输出隔离电压。此外,TDN 3WISM还具备短路保护、远程启停等功能,适用于各种严苛的工业环境。

    2. 技术参数


    - 输入电压范围:9 - 75 VDC(根据不同型号有所区别)
    - 输出电压范围:3.3 VDC - ±15 VDC(多种选择)
    - 输出电流最大值:700 mA - 100 mA(根据不同型号有所不同)
    - 效率:76% - 84%
    - 工作温度范围:-40°C至+70°C(无需降额)
    - 浪涌电压:12 Vin模型:25 V(最大);24 Vin模型:50 V(最大);48 Vin模型:100 V(最大)
    - 反射纹波电流:20 mA(典型值)
    - 启动时间:最大10 ms
    - 瞬态响应:500 µs(典型值)
    - 隔离电压:1600 VDC(60秒测试)

    3. 产品特点和优势


    - 超紧凑设计:采用SMD封装,体积小,适合空间受限的应用。
    - 高可靠性:在宽泛的工作温度范围内提供稳定性能。
    - 全面隔离:内置隔离系统,符合IEC/EN 62368-1标准。
    - 灵活的输入范围:提供宽泛的输入电压范围(4:1),最小负载不作要求。
    - 高效能:最高效率可达84%,保证能源利用最大化。
    - 多级保护:具备短路保护和远程启停功能,确保使用安全可靠。

    4. 应用案例和使用建议


    TDN 3WISM广泛应用于通信、工业自动化、医疗设备等领域。在实际应用中,考虑到系统的稳定性和效率,建议在输入端增加外部滤波器以降低噪声干扰。对于大容量电容的负载应用,需要注意瞬态响应时间,以免造成不必要的电压波动。

    5. 兼容性和支持


    - 兼容性:适用于需要宽输入电压范围和高隔离度的应用场景。
    - 支持和服务:Traco Power提供3年产品保修服务,涵盖潜在的设计缺陷和质量问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,并确认是否有足够的滤波器。 |
    | 瞬态响应不佳 | 调整负载条件或增加外部电容。 |
    | 短路保护失效 | 检查输入电流是否过大,并确保电路设计符合规范。 |

    7. 总结和推荐


    总体而言,TDN 3WISM系列凭借其紧凑的设计、高效率和全面的保护机制,在各类应用环境中表现出色。特别是在空间有限且要求高可靠性的场合下,该产品无疑是一个理想的选择。推荐使用TDN 3WISM系列,尤其是对于那些需要高性能DC/DC转换器的应用项目。

TDN 3-4821WISM参数

参数
转换效率 80%
输出电压组数 2
开关频率 -
特性 Remote On/Off,SCP
类型 -
输入电压最大值 75V
最大容性负载 -
散热方式 -
输出方式 -
输入电压最小值 48V(DC)
输出电流最大值 300mA,300mA
输出电压 5V
输出总功率 -
长*宽*高 13.2mm(长度)*9.1mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TDN 3-4821WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TDN 3-4821WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TDN 3-4821WISM TDN 3-4821WISM数据手册

TDN 3-4821WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 22.31 ¥ 186.2885
100+ $ 19.91 ¥ 166.2485
500+ $ 18.02 ¥ 150.467
1000+ $ 16.06 ¥ 134.101
库存: 150
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1862.88
