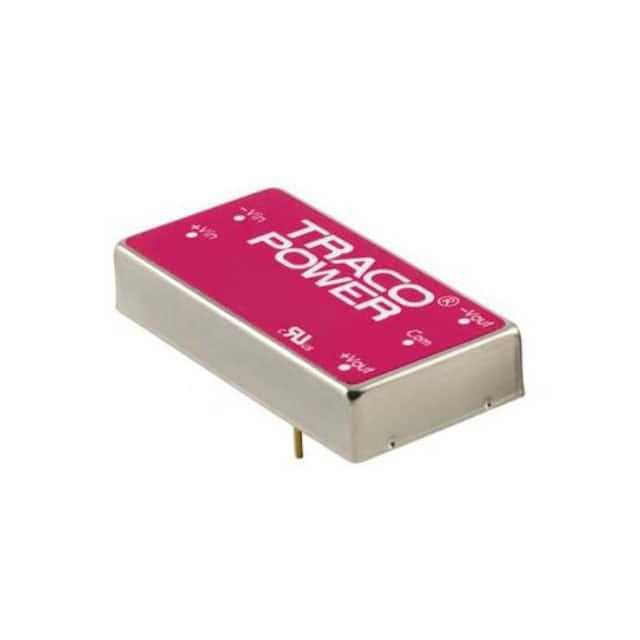

TEN 12-2412

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 12系列, 9 → 36 V 直流输入, 12V 直流输出, 12W
供应商型号: SG-TEN 12-2412
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TEN 12-2412

TEN 12-2412概述


    产品简介


    TEN 12WI 系列 DC/DC 转换器
    TEN 12WI 系列是 TRACOPOWER 生产的一款高性能 12 瓦 DC/DC 转换器模块。该系列产品具有宽泛的输入电压范围(4:1 输入范围),非常适合用于电池供电设备及通信与工业电子中的分布式电源架构。此系列转换器体积小巧,仅 2"x1.0" 的低外形封装使其适用于空间受限的应用场合。此外,该产品具备多种输出电压和电流配置选项,以满足不同的应用需求。

    技术参数


    - 输入电压范围: 9V 到 75V 直流
    - 输出电压范围: 3.3V 至 ±15V
    - 输出电流: 最大 2400mA(单输出)和最大 1000mA(双输出)
    - 效率: 高达 84%
    - 输入滤波器: 符合 EN 55022, Class A 和 FCC, level A 标准
    - 隔离电压: 输入/输出隔离 1500VDC
    - 工作温度范围: -40°C 至 85°C
    - 存储温度范围: -55°C 至 +125°C
    - 重量: 30g (1.2oz)
    - 尺寸: 2"x1.0"x0.8" (50.8mm x 25.4mm x 20.32mm)

    产品特点和优势


    1. 超宽输入电压范围: TEN 12WI 系列具备 4:1 的输入电压范围,能够适应多种不同类型的电源系统,减少了系统设计的复杂度。
    2. 高效能: 高达 84% 的效率使得转换器能够在较宽的温度范围内稳定工作,从 -40°C 到 +85°C。
    3. 高可靠性: 通过了 UL 1950-1, EN 60950, IEC 60950 安全认证,计算出的平均无故障时间(MTBF)超过 700,000 小时。
    4. 完善的保护机制: 内置过压保护和短路保护,确保系统的安全可靠运行。

    应用案例和使用建议


    典型应用:
    - 电池供电设备
    - 通信和工业电子的分布式电源架构
    - 工业控制和自动化系统
    使用建议:
    - 在高温环境下使用时,建议进行适当的散热处理,以避免因过热导致的性能下降。
    - 对于需要远程开关控制的应用,可以考虑使用带有远程 ON/OFF 功能的型号。

    兼容性和支持


    TEN 12WI 系列具有标准的引脚布局,与市场上大多数应用兼容。TRACOPOWER 提供 3 年的产品保修期,并在其官方网站上提供详尽的技术文档和支持资源,确保用户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. Q: 转换器启动时出现异常?
    - A: 检查输入电压是否在规定的范围内,确认连接正确且没有短路现象。
    2. Q: 输出电压不稳定?
    - A: 确认负载是否在额定范围内,检查是否有外部干扰或电容器未达到要求。
    3. Q: 发现产品发热严重?
    - A: 检查散热措施是否得当,如果需要可使用散热片或风扇辅助散热。

    总结和推荐



    总结

    :
    TEN 12WI 系列 DC/DC 转换器凭借其高效的转换能力、超宽的输入电压范围以及全面的保护机制,在工业和通信应用中表现优异。它的紧凑设计和标准化接口也使得安装和调试变得简单方便。
    推荐:
    鉴于其出色的性能和广泛应用前景,我们强烈推荐 TEN 12WI 系列作为高性能电源转换的首选方案。无论是新项目还是现有系统的升级,它都是一款值得信赖的选择。

TEN 12-2412参数

参数
输出电压组数 1
输出总功率 -
输出电流最大值 1A
输入电压最小值 9V~36V(DC)
输出方式 -
输入电压最大值 36V
散热方式 -
输出电压 12V
开关频率 -
最大容性负载 -
转换效率 84%
特性 Remote On/Off,OCP,OVP,SCP
类型 -
长*宽*高 50.8mm*25.4mm*10.2mm
通用封装 DIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 管装

TEN 12-2412厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 12-2412数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 12-2412 TEN 12-2412数据手册

TEN 12-2412封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 46.49 ¥ 388.1915
50+ $ 38.76 ¥ 323.646
100+ $ 37.51 ¥ 313.2085
500+ $ 34.19 ¥ 285.4865
库存: 207
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 3881.91
