首页  >  产品百科  >  TMR 3-0523WISM

TMR 3-0523WISM

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 3 WISM系列, 4.5 → 75 V 直流输入, ±15V 直流输出, 3W
供应商型号: SG-TMR 3-0523WISM
供应商: 国内现货
标准整包数: 10

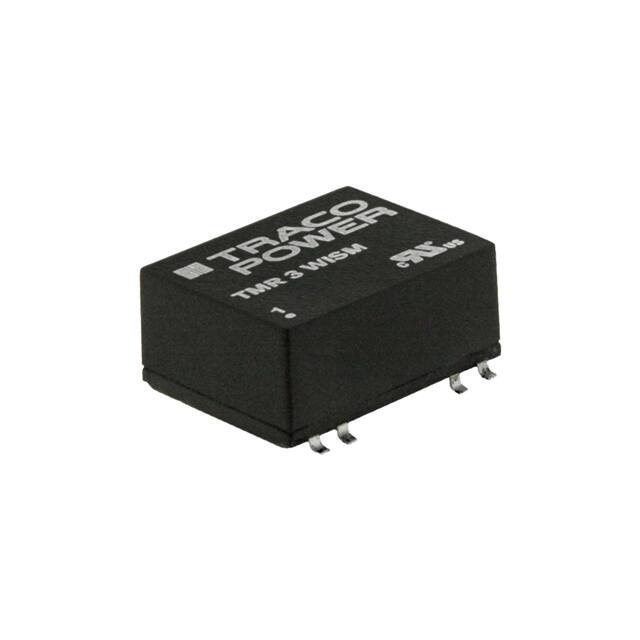

TRACO POWER DC-DC模块 TMR 3-0523WISM

TMR 3-0523WISM概述

    电子元器件产品技术手册:TMR 3WISM系列3瓦特SMD DC/DC转换器

    产品简介


    TMR 3WISM系列是3瓦特的表面贴装(SMD)DC/DC转换器,适用于空间受限的应用场景。该系列产品具有宽输入电压范围(4:1),在不同电压等级下均可稳定运行。它们广泛应用于通信、工业控制、医疗设备等领域,满足严格的电磁兼容性(EMC)要求。

    技术参数


    | 输入电压 | 输出电压 | 输出电流(最大值) | 效率(典型值) |
    ||
    | 5.0 VDC | 600 mA | 81% |
    | 12 VDC | 250 mA | 84% |
    | 4.5 – 12 VDC | 15 VDC | 200 mA | 84% |
    | 9 VDC(标称)| 24 VDC | 125 mA | 84% |
    | ±12 VDC | ±125 mA | 83% |
    | ±15 VDC | ±100 mA | 83% |
    主要性能参数
    - 工作温度范围:-40°C 至 +80°C
    - 空载输入电流:9 VDC型号:40 mA,24 VDC型号:20 mA,48 VDC型号:13 mA
    - 浪涌电压(最大值):9 VDC型号:15 V,24 VDC型号:50 V,48 VDC型号:100 V
    - 启动电压:9 VDC型号:4.5 VDC,24 VDC型号:9 VDC,48 VDC型号:18 VDC
    - 电压设置精度:±1% 最大
    - 电压平衡(双输出型号):±2% 最大
    - 电流限制:额定输出电流的160%(典型值)
    - 短路保护:连续,自动恢复
    其他规格
    - 隔离电压:1500 VDC(持续1秒为1800 VDC)
    - 隔离电容:100 kHz / 1 V 下 500 pF 典型值
    - 隔离电阻:500 VDC 下 >1 GΩ
    - 电磁兼容性(EMC):符合EN标准
    - 可靠性:MTBF(平均故障间隔时间)最小值为5,000,000小时

    产品特点和优势


    - 宽输入电压范围:4:1的输入电压范围使得这些转换器在不同的供电系统中表现出色。
    - 高效率:在多种输入和输出配置下,均能达到高效率。
    - 全范围调节输出:能够提供稳定且可调的输出电压。
    - 电磁兼容性:通过EN和IEC标准,保证在复杂电磁环境中正常运行。
    - 坚固耐用:能够在极端温度条件下工作,从-40°C到+80°C。

    应用案例和使用建议


    应用案例:TMR 3WISM系列广泛应用于工业自动化控制系统、远程监控系统、通讯设备、医疗仪器等领域。特别是在需要紧凑设计且对电磁干扰有严格要求的应用中表现尤为出色。
    使用建议:
    - 在使用时确保输入电压和输出负载在规定的范围内,避免超出规范导致性能下降。
    - 安装时注意散热,特别是满载情况下,确保周围空气流通以维持工作温度在规定范围内。
    - 使用适当的电容器以增强输出稳定性,尤其是在负载变化频繁的情况下。

    兼容性和支持


    - 兼容性:该系列产品与各种电源和电路设计高度兼容,便于集成到现有系统中。
    - 支持与维护:Traco Electronics提供了详尽的技术文档和支持服务,包括安装指南、用户手册及故障排查指南。此外,产品享有3年保修期。

    常见问题与解决方案


    1. 启动困难:
    - 解决方案:检查输入电压是否在启动电压范围内,确认输入线路无短路现象。
    2. 输出电压不稳定:
    - 解决方案:检查输出负载是否在允许范围内,调整外部电容大小以优化输出稳定性。
    3. 短路保护失效:
    - 解决方案:检查是否有外部元件导致过载或短路情况,必要时更换损坏的元件。

    总结和推荐


    TMR 3WISM系列是一款高性能、高可靠性的SMD DC/DC转换器,适用于多种严苛环境下的应用。其宽输入电压范围、高效率、优良的电磁兼容性以及坚固耐用的设计使其在市场上具备较强的竞争力。对于需要紧凑、高效、可靠的电源解决方案的工程师而言,这是一款值得推荐的产品。

TMR 3-0523WISM参数

参数
转换效率 83%
输出电流最大值 100mA,100mA
输出方式 DC-DC
开关频率 -
输出总功率 -
最大容性负载 -
特性 Remote On/Off,SCP
输入电压最小值 5V(DC)
输出电压 15V
散热方式 -
类型 -
输入电压最大值 12V
输出电压组数 2
长*宽*高 19mm*14.9mm*8.7mm
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 3-0523WISM厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 3-0523WISM数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 3-0523WISM TMR 3-0523WISM数据手册

TMR 3-0523WISM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 20.63 ¥ 172.2605
100+ $ 18.72 ¥ 156.312
500+ $ 16.95 ¥ 141.5325
1000+ $ 15.13 ¥ 126.3355
库存: 160
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1722.6
