首页  >  产品百科  >  THM 15-1221

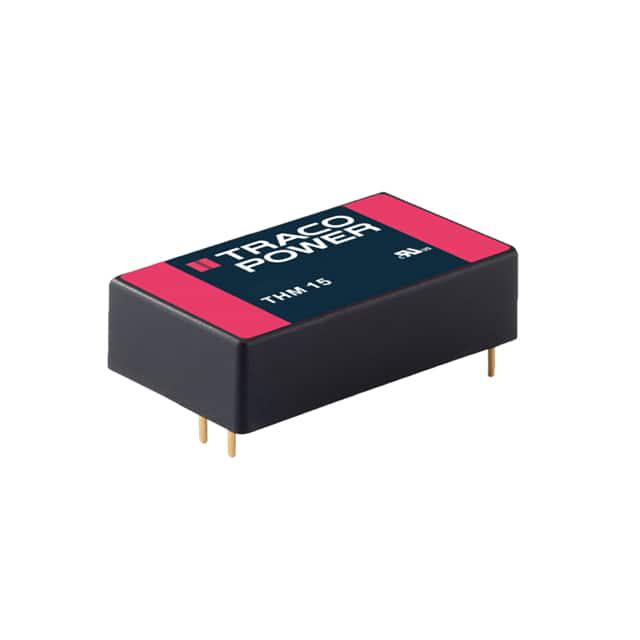

THM 15-1221

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THM 15系列, 9 → 18 V 直流输入, ±5V 直流输出, 15W
供应商型号: SG-THM 15-1221
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 THM 15-1221

THM 15-1221概述

    DC/DC Medical Converter THM 15 系列产品技术手册解析

    1. 产品简介


    THM 15 系列是15瓦特的医疗级DC/DC转换器,采用1.6英寸 x 1.0英寸塑料外壳封装。这款转换器具备宽输入电压范围(2:1),特别适用于医疗设备以及其他高要求的应用场景,如运输、控制测量及IGBT驱动等领域。

    2. 技术参数


    - 输入电压范围:9-75 VDC(根据型号不同而有所变化)
    - 输出电压调整:单输出型号可调整-10%到+20%,双输出型号可调整±10%
    - 效率:最高可达90%
    - 工作温度范围:-40°C 至 +85°C
    - 隔离度:5000 VAC,满足2 x MOPP标准
    - 漏电流:小于2.5 µA
    - 认证:符合IEC/EN/ES 60601-1 3rd版和IEC 62368-1标准
    - 海拔高度:最高可达5000米
    - 保修期:5年

    3. 产品特点和优势


    THM 15 系列的显著特点是其高性能和广泛的工作范围。其低漏电流和高隔离度使其非常适合对安全和可靠性要求极高的医疗设备应用。此外,该系列产品还具有高效率(最高达90%)和宽温度适应范围,使得其能在各种恶劣环境下稳定运行。

    4. 应用案例和使用建议


    THM 15 系列可应用于多种场合,如医疗设备、交通运输设备、控制测量系统以及IGBT驱动等。在医疗设备中,由于其严格的医疗安全标准(如2 x MOPP),该系列转换器可以确保患者的安全。对于其他应用,用户可以根据实际需求选择合适的输入输出电压组合,以达到最佳的电源转换效果。为了优化使用体验,建议关注转换器的散热设计,尤其是在高温环境下,以避免因过热而导致的性能下降。

    5. 兼容性和支持


    THM 15 系列与多种设备兼容,其广泛的输入电压范围和多功能输出设计使得它能够灵活适应不同的应用需求。Traco Power公司提供全面的技术支持和服务,包括详细的技术文档、应用指南以及在线资源,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:转换器启动时间长。
    - 解决方案:检查输入电压是否在正常范围内,并确认是否有足够的负载来加速启动过程。

    - 问题2:输出电压不稳定。
    - 解决方案:检查输入电压是否稳定,尝试调整外部电阻以改善电压调节。

    - 问题3:设备无法正常关机。
    - 解决方案:检查是否有短路或其他异常情况发生,确保设备处于正常工作状态。

    7. 总结和推荐


    综上所述,THM 15 系列凭借其高效率、宽工作温度范围、高标准的安全认证以及优秀的抗电磁干扰能力,成为一款非常值得推荐的医疗及工业应用领域的DC/DC转换器。其广泛的功能选项和良好的兼容性使得它能够在各种复杂环境中可靠地运行。如果你正在寻找一款高性能且安全可靠的电源转换解决方案,THM 15 系列将是您的理想选择。

THM 15-1221参数

参数
开关频率 -
输出方式 -
输出电流最大值 1.5A,1.5A
特性 OCP,OTP,OVP,SCP
输出总功率 -
输入电压最小值 9V~18V(DC)
散热方式 -
输出电压组数 2
转换效率 86%
输入电压最大值 18V
类型 -
最大容性负载 -
输出电压 5V
长*宽*高 40.6mm*25.4mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

THM 15-1221厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THM 15-1221数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THM 15-1221 THM 15-1221数据手册

THM 15-1221封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 55.15 ¥ 460.5025
50+ $ 51.03 ¥ 426.1005
100+ $ 49.56 ¥ 413.826
500+ $ 48.15 ¥ 402.0525
库存: 62
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 4605.02
