TEP 100-1211

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEP 100系列, 9 → 18 V 直流输入, 5V 直流输出, 100W
供应商型号: SG-TEP 100-1211
供应商: 国内现货
标准整包数: 1

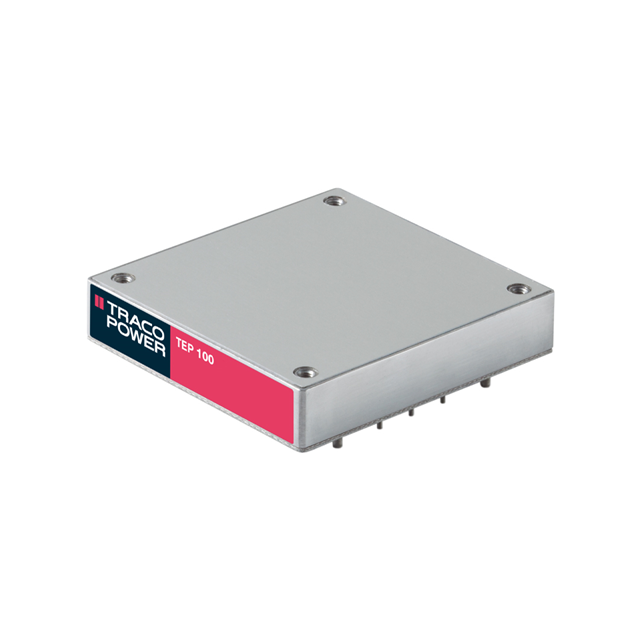

TRACO POWER DC-DC模块 TEP 100-1211

TEP 100-1211概述

    TEP 100 Series DC/DC Converters: A Comprehensive Guide

    1. 产品简介


    TEP 100 系列是一款由 Traco Power 生产的高性能隔离型 DC/DC 转换模块,专为各种工业应用设计。该系列具备超宽的 2:1 输入电压范围,采用了坚固紧凑的金属外壳,确保了在苛刻环境下的稳定运行。TEP 100 系列特别适合需要底盘安装的应用场合,如工业控制、通信设备等。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 3.3 VDC - 48 VDC |
    | 输出电压 | 3.3 VDC 至 28 VDC(多个版本) |
    | 最大输出电流 | 25.0 A 至 3.6 A |
    | 效率 | 90% 至 93% |
    | 工作温度范围 | -40°C 至 +75°C(操作);+105°C(外壳) |
    | 存储温度范围 | -55°C 至 +125°C |
    | 开机启动电压 | 8.5 VDC 至 35.5 VDC |
    | 瞬态响应时间 | 200 μs |
    | 隔离电压 | 输入/输出 2250 VDC |

    3. 产品特点和优势


    - 坚固耐用:采用金属外壳,具备良好的抗震性能。
    - 易于安装:通过底盘安装设计简化了安装过程,且可选配螺丝终端适配器方便连接。
    - 高效能:高效率设计使得在自然对流冷却条件下,可以在高达 +60°C 的温度下满载运行。
    - 宽输入电压范围:具有 2:1 的宽输入电压范围,非常适合电池供电系统。

    4. 应用案例和使用建议


    TEP 100 系列广泛应用于工业控制、通信设备、测量仪器等领域。为了最大化其性能,建议在应用时:
    - 使用散热器来辅助散热,特别是在高温环境下使用时。
    - 选择合适的输入电压范围,以保证最佳的工作性能。
    - 确保良好的电路布局,以减少噪声干扰和电磁干扰。

    5. 兼容性和支持


    - 兼容性:TEP 100 系列可以与多种电子元器件和设备兼容,尤其适用于需要严格标准的工业控制系统。
    - 支持:Traco Power 提供三年的产品保修期,并可通过其官方网站获得详细的用户手册和技术支持文档。

    6. 常见问题与解决方案


    - 问题:开机启动电压过低
    - 解决方案:确认输入电源的电压是否满足开机要求,并检查连接线路是否有接触不良。
    - 问题:效率下降
    - 解决方案:检查散热情况,确保散热器安装正确且有效。

    7. 总结和推荐


    TEP 100 系列 DC/DC 转换器凭借其坚固耐用的设计、高效能和宽输入电压范围,在工业应用中表现卓越。建议在需要高性能、可靠性的工业环境中优先选用 TEP 100 系列。其广泛的应用范围和优秀的性能使其成为市场上一款极具竞争力的产品。强烈推荐在需要高可靠性的工业项目中使用。

TEP 100-1211参数

参数
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
类型 -
输入电压最大值 18V
输出电压 5V
最大容性负载 -
输出电压组数 1
转换效率 91%
输出总功率 -
输入电压最小值 9V~18V(DC)
开关频率 -
输出方式 -
输出电流最大值 20A
长*宽*高 61mm*57.9mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TEP 100-1211厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEP 100-1211数据手册
