TMG 07112

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 7W开关电源, 12V 直流输出电压 583mA输出电流, 1输出点
供应商型号: SG-TMG 07112
供应商: 国内现货
标准整包数: 1

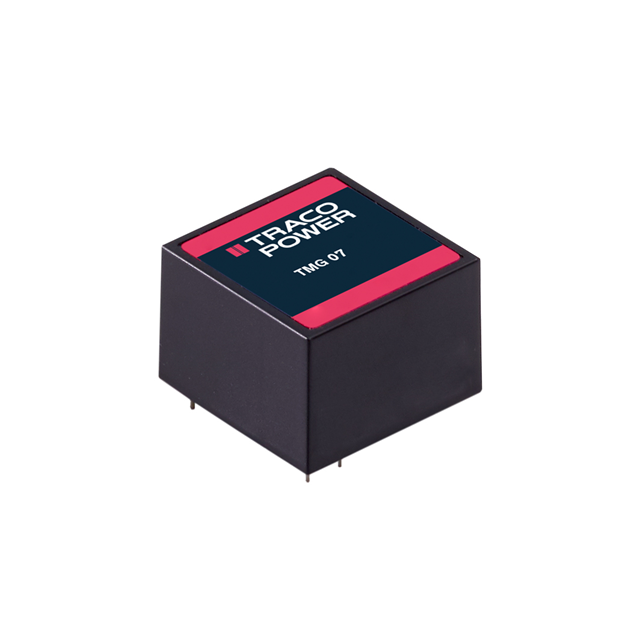

TRACO POWER AC-DC模块 TMG 07112

TMG 07112概述


    产品简介


    Traco Power TMG系列AC/DC电源模块是一系列高性能、完全封装的电源供应模块,适用于印刷电路板(PCB)安装。这些电源模块具有完全调节的输出电压,具备高效率(最高可达90%),适用于工业和商业环境中各种苛刻的应用需求。它们设计用于宽输入电压范围(90至264 VAC),并能够在极端温度条件下(-40°C到+70°C)稳定运行。这些电源模块还具有第二安全等级认证,可以承受短路、过功率和过电压等多种保护措施,非常适合能源效率和可靠性要求较高的场合。

    技术参数


    输入规格:
    - 输入电压(交流):30 W型号为90 – 305 VAC(47 – 63 Hz),其他型号为90 – 264 VAC(47 – 63 Hz)。所有型号在100 VAC以下时需降额2%/V。
    - 输入电压(直流):120 – 370 VDC(DC+: N / DC–: L)。
    - 泄漏电流:<0.25mA(<240 VAC)。
    - 冲击电流(典型值):7 W型号最大20/40A(115/230 VAC),15 W型号最大25/45A(115/230 VAC),30 W型号最大30/60A(115/230 VAC),50 W型号最大40/60A(115/230 VAC)。
    - 空载功率消耗:<0.3W。
    输出规格:
    - 输出电压精度:±2%最大。
    - 负载调节率(10%-100%负载):7&15 W型号为1.0%最大,30&50 W型号为1.0%最大。
    - 持续时间:7 W型号最少30ms(230 VAC),15 W型号最少35ms(230 VAC),30 W型号最少10ms(230 VAC),50 W型号最少10ms(230 VAC)。
    - 纹波和噪声:5 VDC型号最大120mVp-p,其他型号最大为输出电压的1%。
    - 过功率保护:7 W型号为134-203%,15 W型号为164-228%,30 W型号为172-268%,50 W型号为200-258%的额定输出功率。
    - 短路保护:循环,无限期,自动恢复。
    - 过电压保护:15, 30 和 50 W型号通过齐纳二极管实现。
    通用规格:
    - 工作温度范围:-40°C到+70°C。
    - 储存温度范围:-40°C到+85°C。
    - 温度系数:0.02%/K。
    - 散热:自然对流,无内置风扇。
    - 海拔高度:7&15 W型号最大3000米,30&50 W型号最大2000米。
    - 开关频率(230 VAC下):7 W型号为60 kHz – 140 kHz,15 W型号为40 kHz – 140 kHz,30 W型号为40 kHz – 73 kHz,50 W型号为60 kHz – 70 kHz。
    - 最大电容负载:具体见下表。

    产品特点和优势


    TMG系列AC/DC电源模块在紧凑型设计中提供了卓越的效率和可靠性。它们特别适用于需要宽输入电压范围和高环境适应性的工业及商业设备。这些模块具备高效率、宽工作温度范围和多种保护功能,如短路、过功率和过电压保护。这些特点使得它们不仅在严苛的环境中表现优异,还符合环保标准,比如ErP指令,确保低空载功率消耗。此外,TMG系列具有良好的电磁兼容性(EMC)和高可靠性(MTBF超过50万小时),因此在需要高性能和高可靠性的应用中表现出色。

    应用案例和使用建议


    TMG系列广泛应用于工业控制、医疗设备、通信系统和消费电子产品等。例如,在医疗设备中,这些电源模块提供稳定可靠的电力供应,确保设备在各种条件下的正常运行。对于工业控制系统,这些电源模块能处理高负荷且能在宽温度范围内稳定工作,提高了系统的可靠性和稳定性。
    使用建议:
    - 在高负载条件下,考虑安装外部温敏电阻以增强热管理。
    - 使用外部压敏电阻来进一步提高抗浪涌能力。
    - 在设计应用电路时,确保外部输入保险丝符合规定的要求,避免过流损坏。

    兼容性和支持


    TMG系列与大多数现代电子设备兼容,适合各种PCB布局。制造商Traco Power提供了详尽的技术支持和维护服务,包括定期更新文档和提供认证材料,确保用户在使用过程中能够获得必要的帮助和支持。

    常见问题与解决方案


    问题1: 设备在低温环境下启动困难。
    解决方案: 检查是否已安装外部温敏电阻,根据需要调整其阻值。
    问题2: 设备出现过载报警。
    解决方案: 确认外部压敏电阻正确安装并工作正常。如果仍存在问题,可能需要降低系统负载。
    问题3: 输出电压不稳定。
    解决方案: 检查负载变化是否超出规定的范围,如有必要,调整负载以保持在规定的范围内。

    总结和推荐


    TMG系列AC/DC电源模块是一款高性能、高效率的产品,非常适合在工业和商业环境中使用。其优异的温度适应性和多种保护功能使其成为苛刻应用的理想选择。总的来说,这些电源模块因其出色的性能、广泛的兼容性和可靠的支持而值得推荐。无论是在医疗设备、工业控制还是通信系统中,TMG系列都能提供稳定的电力供应,确保设备高效运行。

TMG 07112参数

参数
输入电压最小值 90V~264V(AC),120V~370V(DC)
开关频率 -
输出电压组数 1
输出方式 Fixed
输入电压最大值 -
转换效率 80%
特性 Universal Input
类型 -
散热方式 -
输出电流最大值 583mA
输出电压 12V
最大容性负载 -
输出总功率 7W
长*宽*高 27.4mm(长度)*10.2mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TMG 07112厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMG 07112数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TMG 07112 TMG 07112数据手册

TMG 07112封装设计

查看详情并下载
Symbol
Footprint
3D Model
