首页  >  产品百科  >  TEN 40-7211WIR

TEN 40-7211WIR

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 40WIR系列, 43 → 160 V 直流输入, 5V 直流输出, 40W
供应商型号: SG-TEN 40-7211WIR
供应商: 国内现货
标准整包数: 10

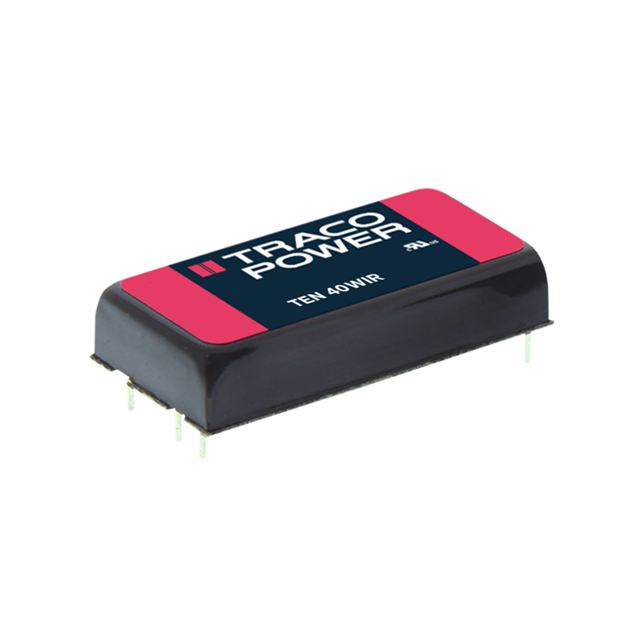

TRACO POWER DC-DC模块 TEN 40-7211WIR

TEN 40-7211WIR概述

    # 产品介绍:TEN 40WIR系列40瓦DC/DC转换器

    产品简介


    TEN 40WIR系列是一系列高性能40瓦DC/DC转换模块,具备超宽输入电压范围(4:1),采用行业标准尺寸封装(2英寸x1英寸)。这些转换器适用于铁路和交通运输系统,具有优良的电磁兼容性和EN 50155认证。此外,它们还广泛应用于无线网络、电信/数据通信、工业控制系统和测量设备中。

    技术参数


    输入规格
    - 输入电流(空载):24 V模型:15 mA(典型)
    48和110 V模型:10 mA(典型)
    - 启动电压:24 V模型:9.0 VDC(或更低)
    48 V模型:18 VDC(或更低)
    110 V模型:43 VDC(或更低)
    - 欠压关断(锁存电路):24 V模型:8.0 VDC(典型)
    48 V模型:16 VDC(典型)
    110 V模型:40 VDC(典型)
    - 冲击电压(1秒):24 V模型:50 V(最大)
    48 V模型:100 V(最大)
    110 V模型:170 V(最大)
    输出规格
    - 电压设定精度:±1%
    - 电压调整范围:15 V和24 V模型:+20%,-10%
    其他模型:±10%
    - 负载调节率:单输出模型:0.5%(最大)
    双输出模型:1%(平衡负载);5%(负载交叉变化)
    其他规格
    - 最小负载要求:不需要
    - 温度系数:±0.02%/K
    - 波纹和噪声:3.3 V和5.0 VDC模型:100 mVp-p(最大)
    24 VDC模型:200 mVp-p(最大)
    其他模型:125 mVp-p(最大)
    - 启动时间:功率启动:60 ms(典型)
    远程启动:60 ms(典型)
    - 瞬态响应:25%负载步进变化:250 μs(典型)
    - 短路保护:无限期(自动恢复)
    - 过载保护:输出电流最大值的150%(典型)
    - 过电压保护(仅单输出模型):3.3 VDC模型:3.9 V
    5 VDC模型:6.2 V
    12 VDC模型:15 V
    15 VDC模型:20 V
    24 VDC模型:30 V

    产品特点和优势


    TEN 40WIR系列DC/DC转换器具备多个显著的优势:
    - 超宽输入电压范围:能够适应多种电源环境。
    - 高效率:最高可达92%,适合节能要求高的应用场景。
    - 抗冲击和振动:符合EN 61373标准,适用于苛刻环境。
    - 无需最小负载:简化系统设计。
    - 温度适应性强:工作温度范围广,从-40°C到+85°C。

    应用案例和使用建议


    应用案例
    - 铁路和交通运输系统:由于具有EN 50155认证,适用于铁路车辆和其他交通设备。
    - 无线网络和通信系统:为无线基站提供稳定可靠的电源。
    - 工业控制系统和测量设备:适用于需要高精度和稳定输出的应用。
    使用建议
    - 在安装时应注意确保良好的散热,以避免过热。
    - 对于高动态负载,建议增加外部电容以改善瞬态响应。
    - 在使用过程中,注意定期检查和维护以保持最佳性能。

    兼容性和支持


    TEN 40WIR系列与多种电子设备兼容,支持远程开启和关闭功能。厂家提供3年产品保修,并可提供散热片选项。更多信息请访问制造商网站获取详细文档和支持。

    常见问题与解决方案


    问题1:如何正确连接输入和输出?
    解答:参照产品手册中的接线图进行正确连接,确保正负极连接无误,避免短路。
    问题2:如何提高效率?
    解答:在满负载下操作,并确保散热良好,避免高温导致效率下降。
    问题3:如何处理短路?
    解答:短路保护是自动恢复的,如果出现故障,请检查负载并重新连接电源。

    总结和推荐


    TEN 40WIR系列DC/DC转换器以其出色的性能和广泛的适用性成为市场上非常优秀的产品。它在铁路和交通运输领域的广泛应用表明了其卓越的可靠性和稳定性。对于那些寻求高效、耐用和多功能电源解决方案的用户来说,这款产品无疑是一个极佳的选择。强烈推荐!

TEN 40-7211WIR参数

参数
散热方式 -
输入电压最大值 160V
输入电压最小值 72V(DC)
输出电压 5V
输出电流最大值 8A
类型 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
转换效率 89%
开关频率 -
输出总功率 -
输出方式 -
输出电压组数 1
最大容性负载 -
长*宽*高 50.8mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 40-7211WIR厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 40-7211WIR数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 40-7211WIR TEN 40-7211WIR数据手册

TEN 40-7211WIR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 104.83 ¥ 875.3305
50+ $ 93.36 ¥ 779.556
100+ $ 77.54 ¥ 647.459
500+ $ 72.63 ¥ 606.4605
库存: 71
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 8753.3
