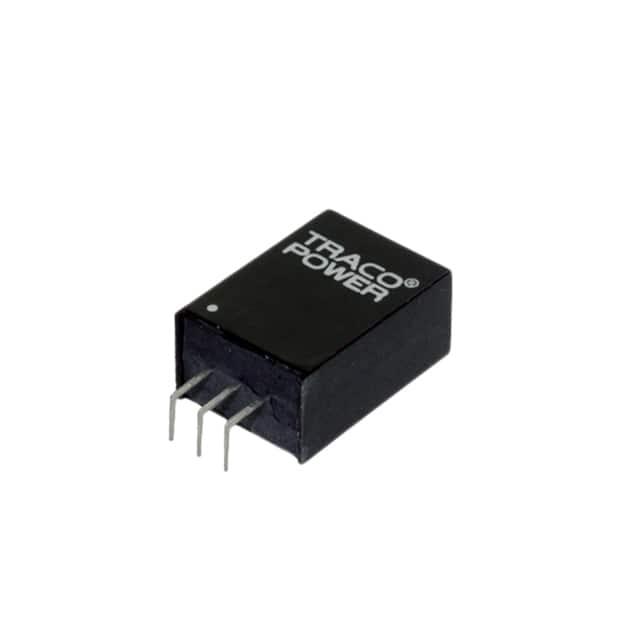

TSN 1-2460A

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: SCP 92.5% 1A -6V 1 -32V -32V 通孔安装
供应商型号: TSN1-2460A-ND
供应商: Digi-Key
标准整包数: 1
TRACO POWER DC-DC模块 TSN 1-2460A

TSN 1-2460A概述

    TSN-1 系列 DC/DC 转换器:高效的非隔离式开关调节器

    1. 产品简介


    TSN-1 系列 是一款非隔离式直流到直流(DC/DC)转换器,特别设计用于提供负输出电压。该系列具有非常小的尺寸和低外形,适用于紧凑型电路设计。它与 LM79xx 线性调节器管脚兼容,使得替换现有线性调节器变得简单。此外,这款转换器无需外部散热器即可高效运行,使其成为高效能源利用的理想选择。

    2. 技术参数


    TSN-1 系列的主要技术参数如下:
    | 型号 | 输入电压范围 (VDC) | 输出电压 (VDC) | 输出电流 (A) | 效率 (%) |

    | TSN 1-2450 | -7.0 - -32 | -5.0 | 无 | 84.5 / 91.5 |
    | TSN 1-2452 | -7.0 - -32 | -5.2 | 无 | 85.0 / 92.0 |
    | TSN 1-2460 | -8.0 - -32 | -6.0 | 无 | 86.5 / 92.5 |
    | TSN 1-2480 | -10.5 - -32 | -8.0 | -1.0 | 89.0 / 94.0 |
    | TSN 1-2490 | -11.5 - -32 | -9.0 | 无 | 90.5 / 94.5 |
    | TSN 1-24120 | -15 - -32 | -12.0 | 无 | 92.0 / 96.0 |
    | TSN 1-24150 | -18 - -32 | -15.0 | 无 | 93.5 / 96.0 |
    其他重要参数包括:
    - 无负载输入电流:-3 mA
    - 反射纹波电流:100 mAp-p
    - 输出电压设定精度:±2%
    - 稳压性能(输入变化,负载变化):最大为 1.0% 和 0.6%
    - 启动电压过冲:最大为 1.0%
    - 无最小负载要求
    - 纹波和噪声(20 MHz 带宽):50 mVpk-pk 或 75 mVpk-pk(根据型号)
    - 动态负载响应:最大 5% 的输出电压峰值变化,最大 250 μs 响应时间
    - 短路保护:连续,自动恢复

    3. 产品特点和优势


    TSN-1 系列转换器的主要特点是高效率(高达 96%),使其能够在 +70°C(+85°C 需要降额)的环境温度下全负载运行而无需额外的散热装置。此外,它还具备更好的输出准确性(±2%),更低的待机电流(约 2 mA),并且不需要外部电容器。这些特性使其成为能源敏感应用的理想选择。

    4. 应用案例和使用建议


    TSN-1 系列非常适合于需要负输出电压的电路,如工业控制、通信设备和计算机系统等。具体应用场景包括:
    - 工业自动化设备中的电源管理
    - 电信基站的电源模块
    - 计算机服务器和数据中心的电源分配
    使用建议:
    - 在选择型号时,考虑输入电压和所需的输出电压范围,以确保最佳匹配。
    - 确保在启动时有足够的输入电压,以避免启动电压过冲。
    - 根据输出电压和负载电流选择合适的外部电容值。

    5. 兼容性和支持


    TSN-1 系列与 LM79xx 线性调节器完全管脚兼容,因此可以直接替代现有系统中的线性调节器。Traco Power 提供了详尽的技术文档和支持服务,包括产品保修期为 3 年。

    6. 常见问题与解决方案


    问题 1:如何确保正确的启动电压?
    解决办法:确保在启动时输入电压高于所需阈值,以避免启动电压过冲。根据型号选择合适的输入电压范围,并参考手册中的具体数据。
    问题 2:如何优化动态负载响应?
    解决办法:根据不同的负载情况调整外部电容值,参考手册中的推荐值以达到最佳效果。

    7. 总结和推荐


    TSN-1 系列 DC/DC 转换器以其高效率、小巧尺寸和易于替换现有线性调节器的特点,在多种应用场景中展现出显著的优势。无论是工业自动化、通信设备还是计算机系统,TSN-1 系列都是一个值得信赖的选择。我们强烈推荐此产品,特别是在需要高效电源管理和紧凑设计的应用场合。

TSN 1-2460A参数

参数
输入电压最小值 -32V
输出电压 -6V
类型 -
开关频率 -
输入电压最大值 -32V
输出总功率 -
转换效率 92.5%
输出电流最大值 1A
输出电压组数 1
散热方式 -
特性 SCP
输出方式 -
最大容性负载 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
