TEN 20-7212WIR

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 20WIR系列, 43 → 160 V 直流输入, 12V 直流输出, 20W
供应商型号: SG-TEN 20-7212WIR
供应商: 国内现货
标准整包数: 10

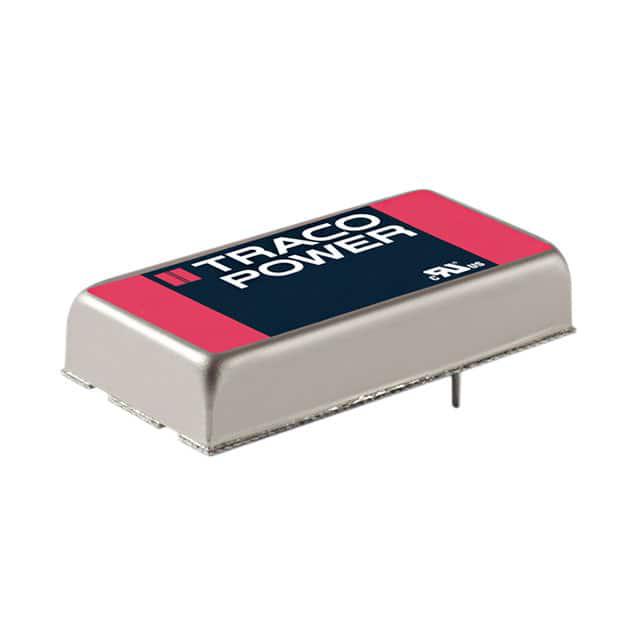

TRACO POWER DC-DC模块 TEN 20-7212WIR

TEN 20-7212WIR概述


    产品简介


    TEN 20WIR 系列 20W DC/DC 转换器是一款高性能的直流到直流转换器模块,专为宽电压输入范围设计。采用2" x 1" 的金属封装,具有坚固耐用的外壳设计。该系列适用于多种严苛的应用场景,如铁路和运输系统,其超宽4:1输入电压范围(9-36 VDC、18-75 VDC、43-160 VDC)使其成为各种电力供应条件下的理想选择。

    技术参数


    - 输入电压范围:9-36 VDC、18-75 VDC、43-160 VDC
    - 输出电压:根据不同的型号,可选3.3 VDC、5.0 VDC、12 VDC、15 VDC及±12 VDC、±15 VDC。
    - 输出电流:最大可达4500 mA。
    - 效率:最高可达89%。
    - 启动电压:分别为24 VDC型号9.0 VDC、48 VDC型号18 VDC、110 VDC型号43 VDC。
    - 温度范围:工作温度范围为-40°C 至 +85°C,存储温度范围为-55°C 至 +125°C。
    - 输入电流(无负载):24 VDC型号6 mA、48 VDC型号4 mA、110 VDC型号3 mA。
    - 浪涌电压:24 VDC型号50 V、48 VDC型号100 V、110 VDC型号170 V(持续1秒)。
    - 热阻抗(自然对流):12°C/W;带散热器时为10°C/W。
    - 隔离电压:输入/输出2250 VDC,输入/外壳1600 VDC。
    - 纹波和噪声:在3.3 VDC和5.0 VDC型号下为75 mVp-p,在其他型号下为100 mVp-p。

    产品特点和优势


    TEN 20WIR 系列具备多项显著优势:
    - 超宽输入电压范围:允许在各种供电条件下稳定运行。
    - 高效率:最高达89%,有助于提高整体能效。
    - 低启动电压:保证在低电压环境中也能正常启动。
    - 强抗干扰能力:通过EN 50155认证,符合铁路应用要求。
    - 可靠性高:MTBF(平均故障间隔时间)高达1.5百万小时。
    - 安全标准:满足UL/cUL 60950-1、IEC/EN 60950-1和EN 50155等标准要求。
    - 无最低负载要求:适用于电池驱动系统。

    应用案例和使用建议


    TEN 20WIR 系列广泛应用于无线网络、电信/数据通信、工业控制系统及测量设备等领域。例如,在电信领域,它可以用于电信基站中的电源转换。对于这类应用,确保散热良好以避免过热是关键。建议在系统设计阶段考虑增加散热措施,以确保在高温环境下仍能正常工作。此外,还可以考虑使用厂商提供的散热套件,以进一步提升散热效果。

    兼容性和支持


    TEN 20WIR 系列与其他主流电子设备和系统高度兼容,便于集成。厂商提供三年质保,并附带详细的用户手册和技术支持服务。如有需要,用户还可以联系厂商获取安装指导和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动后无法正常工作 | 检查输入电压是否在允许范围内,检查接线是否正确 |
    | 输出电压不稳定 | 确保负载平衡,调整外部电容值 |
    | 纹波噪声过大 | 检查负载和外部滤波电容 |

    总结和推荐


    综上所述,TEN 20WIR 系列20W DC/DC转换器凭借其卓越的性能、宽广的工作范围和广泛的适用性,成为铁路和运输系统的理想选择。它不仅具备高效率和低启动电压的特点,还能够适应各种复杂的工业环境。对于追求可靠性和高效性的应用场合,强烈推荐选用TEN 20WIR系列。同时,厂商提供的详细技术文档和支持服务也使用户能够更轻松地进行集成和维护。

TEN 20-7212WIR参数

参数
输入电压最小值 72V(DC)
散热方式 -
输出电压 12V
最大容性负载 -
开关频率 -
输出电流最大值 1.67A
特性 远程开/关,OCP,OVP,SCP
输出总功率 -
输入电压最大值 160V
类型 -
转换效率 88%
输出方式 -
输出电压组数 1
长*宽*高 50.8mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 20-7212WIR厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 20-7212WIR数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 20-7212WIR TEN 20-7212WIR数据手册

TEN 20-7212WIR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 71.65 ¥ 598.2775
50+ $ 63.21 ¥ 527.8035
100+ $ 51.82 ¥ 432.697
500+ $ 47.12 ¥ 393.452
库存: 316
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 5982.77
