TEN 5-4822WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 5WI系列, 18 → 75 V 直流输入, ±12V 直流输出, 6W
供应商型号: SG-TEN 5-4822WI
供应商: 国内现货
标准整包数: 10

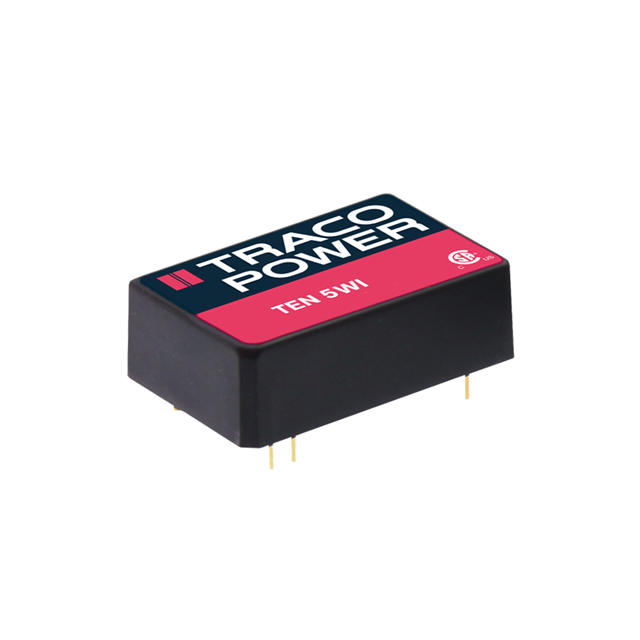

TRACO POWER DC-DC模块 TEN 5-4822WI

TEN 5-4822WI概述

    高效DC/DC转换器:TEN 5WI 系列

    产品简介


    TEN 5WI系列是TRACO POWER推出的高效率直流-直流(DC/DC)转换器模块,适用于需要宽输入电压范围的应用场景。其输出功率为5瓦特,设计用于电池供电设备及通信、仪器仪表和工业电子领域的分布式电源架构。TEN 5WI系列提供单路和双路输出选项,能够满足不同的电力需求。

    技术参数


    TEN 5WI系列的主要技术规格如下:
    | 输入电压范围 | 输出电压 | 输出电流 | 效率 |

    | 9 - 36 VDC 或 18 - 75 VDC | 3.3 VDC | 1200 mA | 75% |
    | 9 - 36 VDC 或 18 - 75 VDC | 5 VDC | 1000 mA | 78% |
    | 9 - 36 VDC 或 18 - 75 VDC | 12 VDC | 500 mA | 83% |
    | 9 - 36 VDC 或 18 - 75 VDC | 15 VDC | 400 mA | 82% |
    | 9 - 36 VDC 或 18 - 75 VDC | ±5 VDC | ±500 mA | 78% |
    | 9 - 36 VDC 或 18 - 75 VDC | ±12 VDC | ±250 mA | 83% |
    | 9 - 36 VDC 或 18 - 75 VDC | ±15 VDC | ±200 mA | 82% |
    其他关键性能参数包括:
    - 宽输入电压范围:9-36 VDC 或 18-75 VDC
    - 高效率:典型值达83%
    - 负载和线性调节精度极高
    - 过压保护、短路保护和反向电压保护
    - I/O隔离电压1500 VDC
    - 工作温度范围:-40°C 到 +85°C
    - EMC兼容性:符合EN 55022 Class A和FCC Level A标准
    - 防潮能力:相对湿度高达95%

    产品特点和优势


    TEN 5WI系列具备以下几个显著优势:
    - 超宽输入电压范围:支持9至75 VDC的广泛输入电压范围,适合各种应用场景。
    - 高效率和高稳定性:通过先进的设计和技术,实现高效的能源转换,保证了稳定可靠的电力供应。
    - 全表面贴装(SMD)设计:简化安装过程,提高可靠性和紧凑性。
    - 全面的保护功能:内置反向电压保护、过压保护和短路保护机制,确保产品安全运行。
    - 符合RoHS标准:环保设计,无铅材料,满足全球环保法规要求。

    应用案例和使用建议


    TEN 5WI系列在多种应用场景中表现出色,特别是在通信设备、工业控制系统和便携式电子设备中。例如,在远程监控系统中,TEN 5WI可以作为高效稳定的电源解决方案。对于工业自动化应用,由于其高可靠性、紧凑体积和宽泛的工作温度范围,非常适合工厂环境。
    使用建议:
    - 在选择输入电压时,请根据实际应用需求选择合适的电压范围。
    - 注意负载变化可能对输出电压产生的影响,并适当调整系统配置以获得最佳效果。
    - 对于需要较大电容负载的应用,确保所选型号的最大容许电容值。

    兼容性和支持


    TEN 5WI系列与标准电路板设计完全兼容,易于集成到现有的电子设备中。TRACO POWER还提供了详细的技术文档和支持服务,包括全面的安装指南、维护手册以及在线技术支持资源,帮助客户充分利用产品优势。

    常见问题与解决方案


    - 问题1:如何正确安装TEN 5WI?
    解决方案:请参考产品手册中的安装指导部分,确保所有连接正确无误,并遵循正确的焊接工艺。

    - 问题2:出现异常发热怎么办?
    解决方案:检查电路板布局和散热设计是否合理,必要时可增加散热片或改善通风条件。

    总结和推荐


    TEN 5WI系列是一款集高性能、高效率于一体的DC/DC转换器,凭借其广泛的适用范围和出色的性能表现,成为许多关键应用的理想选择。总体而言,该产品不仅在电气参数上表现出色,而且具有优秀的环境适应能力和用户友好性,强烈推荐在相关领域进行选用。

TEN 5-4822WI参数

参数
类型 -
散热方式 -
开关频率 -
输出电流最大值 250mA,250mA
最大容性负载 -
输出总功率 -
输出电压组数 2
输入电压最小值 48V(DC)
转换效率 84%
特性 SCP
输出电压 12V
输出方式 -
输入电压最大值 75V
长*宽*高 32mm(长度)*20mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 5-4822WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 5-4822WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 5-4822WI TEN 5-4822WI数据手册

TEN 5-4822WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
