TMR 2-2421WIN

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 2WIN系列, 9 → 36 V 直流输入, ±5V 直流输出, 2W
供应商型号: SG-TMR 2-2421WIN
供应商: 国内现货
标准整包数: 10

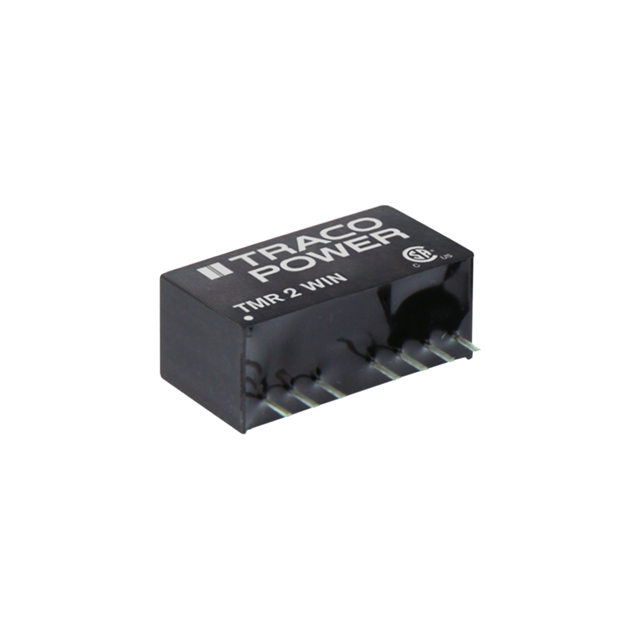

TRACO POWER DC-DC模块 TMR 2-2421WIN

TMR 2-2421WIN概述

    # DC/DC Converter TMR 2WIN系列技术手册

    产品简介


    DC/DC转换器TMR 2WIN系列是一种隔离型2W直流-直流转换器模块,具有准确调节的输出电压和超宽输入电压范围(4:1)。该系列产品广泛应用于通信、仪器仪表和工业电子等领域,尤其适用于电路板空间有限的应用场合。

    技术参数


    输入参数
    - 输入电压范围:4.5至75 VDC
    - 输入电流:空载时12V型号为60 mA,24V型号为30 mA,48V型号为20 mA;满载时12V型号为200 mA,24V型号为100 mA,48V型号为50 mA
    - 浪涌电压:12V型号为25 VDC(最大1秒),24V型号为50 VDC(最大1秒),48V型号为100 VDC(最大1秒)
    - 启动电压:12V型号为4 VDC,24V型号为6 VDC,48V型号为12 VDC
    - 欠压锁定:12V型号为4 VDC,24V型号为8 VDC,48V型号为16 VDC
    - 推荐输入保险丝:12V型号为1000 mA(慢速熔断),24V型号为500 mA(慢速熔断),48V型号为250 mA(慢速熔断)
    - 输入滤波器:内部电容
    输出参数
    - 输出电压:3.3V, 5V, 12V, 15V(单输出);±5V, ±12V, ±15V(双输出)
    - 效率:最高可达82%
    - 输出电流限制:最小为最大输出电流的110%,典型值为最大输出电流的140%
    - 瞬态响应:最大偏离5%(75%到100%负载跃变);典型响应时间为300 μs,最大响应时间为500 μs
    安全标准
    - 安全认证:符合IT/多媒体设备的标准(如IEC 60950-1,EN 60950-1,UL 60950-1,CSA-C22.2, No 60950-1)
    环境参数
    - 工作温度范围:–40°C至+90°C
    - 存储温度范围:–55°C至+125°C
    - 相对湿度:最大95%(非冷凝状态)
    其他参数
    - 重量:4.66克
    - 封装材料:非导电塑料(UL94 V-0级)
    - 灌封材料:硅树脂(UL 94 V-0级)
    - 引脚材料:铁镍合金(42号合金)

    产品特点和优势


    TMR 2WIN系列的主要特点如下:
    - 超宽输入范围:4:1的输入电压范围,使其适用于多种不同的供电环境。
    - 高效率:最高效率可达82%,能有效降低功耗和热量。
    - 紧凑设计:采用SIP-8封装,体积小且易于安装。
    - 短路保护:具备连续短路保护功能,确保系统的稳定运行。
    - 负载和线性调节:出色的负载和线性调节性能,保证输出电压的稳定性。
    - 远程控制:支持电压和电流控制的远程启停功能。

    应用案例和使用建议


    TMR 2WIN系列广泛应用于通信、仪器仪表和工业电子等领域。例如,在分布式电源架构中,这些转换器能够高效地将不同的输入电压转换成所需的输出电压。在具体应用中,建议按照以下步骤进行安装和配置:
    - 选择合适的型号:根据应用需求选择适当的输入电压和输出电压组合。
    - 正确接线:确保连接可靠,避免短路和断开。
    - 考虑散热:特别是在高温环境下,要注意确保良好的散热条件。

    兼容性和支持


    TMR 2WIN系列支持广泛的输入电压范围,可以与其他兼容的标准电子元件一起使用。此外,Traco Power公司提供了全面的技术支持和售后服务,包括文档、技术咨询和故障排除服务。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:无法正常启动。
    - 解决方案:检查输入电压是否在规定的范围内,确认保险丝是否完好。
    - 问题:输出电压不稳定。
    - 解决方案:确认输入电压和负载情况,检查输出滤波电容是否正常。

    总结和推荐


    综上所述,TMR 2WIN系列以其卓越的性能、紧凑的设计和广泛的应用领域成为一款值得推荐的产品。特别是对于需要高效率和宽输入范围的应用场合,它是一个理想的选择。强烈推荐在类似的项目中使用此系列产品。

TMR 2-2421WIN参数

参数
开关频率 -
特性 Remote On/Off,OCP,SCP
输入电压最小值 9V
最大容性负载 -
输出方式 -
类型 -
输出电压 5V
输入电压最大值 36V
输出电压组数 2
散热方式 -
输出总功率 2W
输出电流最大值 200mA,200mA
转换效率 80%
长*宽*高 21.8mm(长度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMR 2-2421WIN厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMR 2-2421WIN数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMR 2-2421WIN TMR 2-2421WIN数据手册

TMR 2-2421WIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
