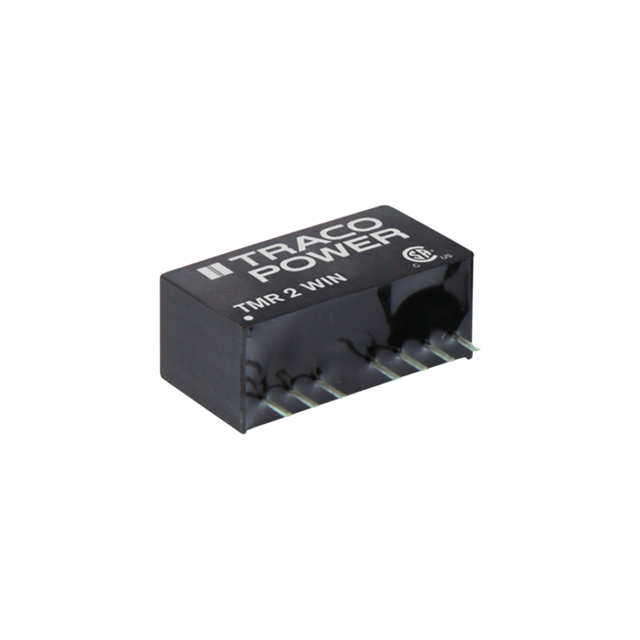

TMR 2-2422WIN

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMR 2WIN系列, 9 → 36 V 直流输入, ±12V 直流输出, 2W
供应商型号: SG-TMR 2-2422WIN
供应商: 国内现货
标准整包数: 10
TRACO POWER DC-DC模块 TMR 2-2422WIN

TMR 2-2422WIN概述

    DC/DC Converter TMR 2WIN系列 — 2瓦特产品技术手册

    1. 产品简介


    DC/DC Converter TMR 2WIN系列是一款隔离型2瓦特DC/DC转换模块,具备精确调节的输出电压和超宽的输入电压范围(4:1)。这些模块无需最小负载,具有过载和短路保护功能,适用于通信、仪器仪表及工业电子等领域的分布式电源架构,尤其是在PCB空间有限的应用场合。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 4.5 - 75 VDC |
    | 输出电压选项 | 3.3 V, 5 V, 12 V, 15 V, ±5 V, ±12 V, ±15 V |
    | 效率 | 最高达82% |
    | 工作温度范围 | –40°C 至 +75°C(全负载);最高达+90°C(50%功率降额) |
    | 输入电流(典型值) | 空载时:12 V: 60 mA;24 V: 30 mA;48 V: 20 mA |
    满载时:12 V: 200 mA;24 V: 100 mA;48 V: 50 mA |
    | 冲击电压(最大值) | 12 V: 25 VDC;24 V: 50 VDC;48 V: 100 VDC |
    | 启动电压(典型值) | 12 V: 4 VDC;24 V: 6 VDC;48 V: 12 VDC |
    | 输入电压设定精度 | ±2% |
    | 负载调整率(0%-100%) | 1% |
    | 交叉调整率 | 2% |
    | 涌流电压(最大值) | 25 VDC(1秒最大值) |
    | 封装 | SIP-8 |

    3. 产品特点和优势


    TMR 2WIN系列拥有众多显著特点和优势:
    - 超宽输入电压范围:4:1的输入电压范围使其在各种电压环境中都能稳定运行。
    - 紧凑封装:SIP-8封装设计使模块体积小巧,便于在空间受限的应用中使用。
    - 高效率:最高可达82%的效率保证了优秀的能效表现。
    - 高可靠性:连续短路保护和过载保护机制确保了模块的长期稳定运行。
    - 隔离电压:1500 VDC的隔离电压增强了电气安全性能。
    - 远程控制功能:提供电压和电流两种远程开关控制方式,灵活性高。

    4. 应用案例和使用建议


    TMR 2WIN系列广泛应用于通信、仪器仪表和工业电子等领域。在分布式电源架构中,它能够有效地提供所需的电源转换,节省空间并提高系统可靠性。使用建议如下:
    - 在高环境温度下使用时,注意进行适当的散热设计以维持模块的最佳性能。
    - 针对不同输入电压范围选择合适的型号,确保输入电压落在规定的范围内。
    - 注意遵循正确的安装指南和电路设计,确保电气连接的可靠性和安全性。

    5. 兼容性和支持


    TMR 2WIN系列在输入和输出之间提供了1500 VDC的绝缘,使其与其他电子元器件和设备具有良好的兼容性。Traco Power提供了长达3年的产品保修,此外还提供了相关的认证文件和技术文档支持,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:启动电压不一致,模块无法正常工作。
    - 解决方法:检查输入电压是否符合启动电压要求,并确认输入电路无误。
    - 问题:效率低于预期。
    - 解决方法:检查负载和输入电压是否稳定,确保模块在最佳条件下运行。
    - 问题:模块发热严重。
    - 解决方法:增加散热措施,如使用散热片或风扇辅助散热。

    7. 总结和推荐


    TMR 2WIN系列以其超宽的输入电压范围、高效率、可靠的保护机制和紧凑的设计,在分布式电源架构中展现出强大的竞争力。该系列产品不仅性能优越,而且具有较高的性价比。因此,对于需要高效、可靠的电源转换解决方案的应用场合,TMR 2WIN系列是理想的选择。

TMR 2-2422WIN参数

参数
特性 Remote On/Off,OCP,SCP
散热方式 -
输出总功率 -
输入电压最大值 36V
输出电流最大值 83mA,83mA
最大容性负载 -
输出电压 12V
输出方式 -
类型 -
开关频率 -
转换效率 82%
输入电压最小值 9V~36V(DC)
输出电压组数 2
长*宽*高 21.8mm(长度)
通用封装 SIP-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
