TMLM 04124

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 4W开关电源, 24V 直流输出电压 167mA输出电流, 1输出点
供应商型号: SG-TMLM 04124
供应商: 国内现货
标准整包数: 1

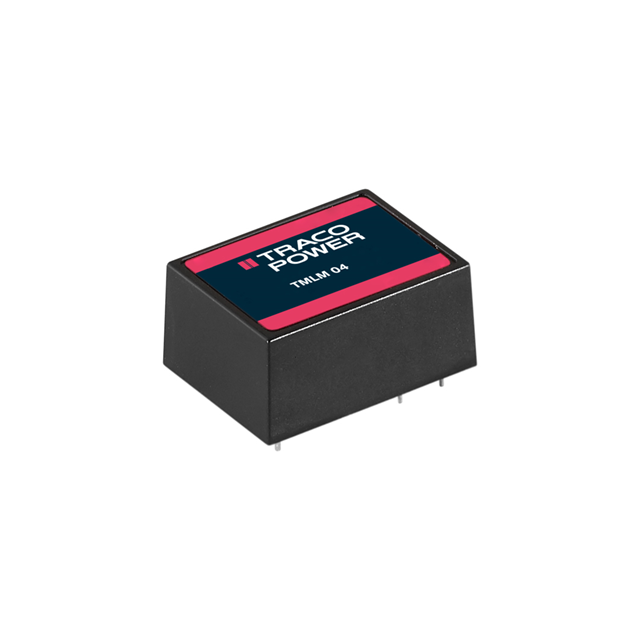

TRACO POWER AC-DC模块 TMLM 04124

TMLM 04124概述

    TMLM Series AC/DC Power Modules

    1. 产品简介


    TMLM系列是来自Traco Power的紧凑型AC/DC电源模块,适用于多种商业和工业电子设备。这些模块体积小、重量轻,采用SMD(表面贴装)技术,可以直接焊接在PCB板上。它们提供从4瓦到20瓦不等的输出功率,广泛应用于需要高效、高密度电源解决方案的各种场合。

    2. 技术参数


    以下是TMLM系列的主要技术参数和规格:
    - 输入电压:90-264 VAC,47-440 Hz
    - 效率:最高可达83%
    - 输出电压范围:3.3 VDC 至 24 VDC
    - 输出电流范围:120 mA 至 3600 mA
    - 输出功率:4.0 W 至 20 W
    - 工作温度范围:-25°C 至 +60°C(操作),-40°C 至 +85°C(存储)
    - 输入电流:在满负载下,从70 mA到385 mA
    - 浪涌电流:<2 ms,最大25 A
    - 输入保护:外部保险丝推荐3.15 A慢熔断型
    - 隔离电压:输入/输出3000 VAC
    - 漏电流:最大0.75 mA
    - 电磁兼容性:符合EN 55022, 级别B 和 FCC, 级别B;EN 55024, EN 61000-6-2: 2005
    - 安全标准:UL 60950-1, IEC/EN 60950-1
    - 封装材料:塑料树脂(UL 94V-0等级)

    3. 产品特点和优势


    TMLM系列的优势在于其高功率密度、全封闭塑壳设计以及优秀的效率。其独特之处包括:
    - 空间优化:适合空间受限的应用
    - 高可靠性:通过了国际安全认证
    - 低噪声:满足EMI要求,确保稳定运行
    - 短路和过载保护:内置短路和过载保护机制
    - 长时间保修:3年产品质保

    4. 应用案例和使用建议


    TMLM系列广泛应用于工业自动化、通信设备、医疗器械和其他需要高效电源解决方案的场合。例如,在工业控制系统中,TMLM可以为传感器和执行器提供可靠的电源支持。使用建议如下:
    - 散热设计:尽管产品具有一定的热稳定性,但在高温环境下建议增加散热措施。
    - 电源布局:注意电源布局的设计,以避免信号干扰和电磁干扰。
    - 兼容性测试:在集成到系统之前,建议进行严格的兼容性测试。

    5. 兼容性和支持


    TMLM系列支持广泛的输入电压范围,并且与市面上的大多数主流系统兼容。Traco Power提供了全面的技术支持,包括详尽的用户手册、技术文档和客户服务热线。

    6. 常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - 问题1:电源模块无法正常启动
    - 解决方案:检查输入电压是否在指定范围内,确保连接正确并进行必要的重启操作。
    - 问题2:输出电压不稳定
    - 解决方案:确认负载变化是否在允许范围内,并检查连接线是否完好无损。
    - 问题3:输出电流不足
    - 解决方案:重新评估系统负载需求,并考虑选择更高功率的模块型号。

    7. 总结和推荐


    TMLM系列AC/DC电源模块凭借其高功率密度、高效率和广泛的输入电压范围,非常适合各种工业和商业应用。它们可靠的设计和全面的支持使得这些模块成为系统设计师的优选。强烈推荐将TMLM系列用于对空间、效率和可靠性有严格要求的应用场合。

TMLM 04124参数

参数
输出电压组数 1
转换效率 77%
特性 Universal Input
输出方式 Fixed
输入电压最大值 -
开关频率 -
最大容性负载 -
输入电压最小值 90V~264V(AC),120V~370V(DC)
输出总功率 4W
输出电流最大值 167mA
散热方式 -
输出电压 24V
类型 -
长*宽*高 36.5mm*27mm*17.1mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

TMLM 04124厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMLM 04124数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TMLM 04124 TMLM 04124数据手册

TMLM 04124封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 15.12 ¥ 126.252
100+ $ 14.24 ¥ 118.904
500+ $ 13.47 ¥ 112.4745
1000+ $ 12.77 ¥ 106.6295
库存: 975
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 631.26
