TBA 1-1223E

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TBA 1E系列, 10.8 → 13.2 V 直流输入, ±15V 直流输出, 1W
供应商型号: UA-TBA 1-1223E
供应商: 海外现货
标准整包数: 1

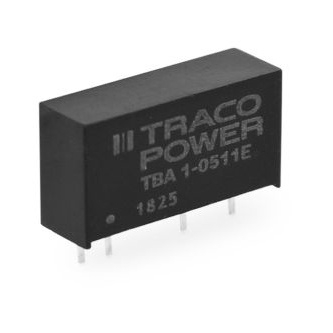

TRACO POWER DC-DC模块 TBA 1-1223E

TBA 1-1223E概述

    TBA 1E 系列 1 瓦 DC/DC 转换器技术手册

    1. 产品简介


    TBA 1E 系列是一款高性能的 DC/DC 转换器,采用 SIP(单列直插式封装)设计,适用于各种空间和成本受限的应用场合。该系列产品提供连续短路保护、输入输出隔离以及宽广的工作温度范围,能够在严苛环境下稳定工作。广泛应用于通信设备、工业自动化、仪器仪表等领域。

    2. 技术参数


    - 输入电压范围:5VDC、12VDC、24VDC(±10%)
    - 输出电压:+5VDC、+12VDC、+15VDC、–5VDC、–12VDC、–15VDC
    - 效率:最高可达82%
    - 隔离电压:1060 VAC
    - 工作温度范围:-40°C 至 +85°C
    - 无降额工作温度范围:-40°C 至 +95°C
    - 存储温度范围:-55°C 至 +125°C
    - 引脚材料:镍铁合金(合金42)
    - 引脚表面处理:镍镀层(最小1.5微米),锡镀层(最小3微米)

    3. 产品特点和优势


    - 高可靠性:具有连续短路保护和自动恢复功能,保障系统安全。
    - 宽工作温度范围:无需降额即可在极端环境下工作,特别适合户外和工业应用。
    - 高效率:最高可达82%,减少能量损耗,提高能效。
    - 小巧封装:SIP封装设计,占用空间小,易于安装。
    - 高性价比:提供高性能的同时,确保成本可控,是性价比极高的选择。

    4. 应用案例和使用建议


    TBA 1E 系列适用于多种应用场景,如通信设备、工业控制、医疗设备、测试设备等。在具体使用时,建议参考厂商提供的应用笔记,以获得最佳性能。例如,在选择输入电压和负载条件时,需注意输入电压的稳定性及负载电流的变化对输出电压的影响。

    5. 兼容性和支持


    - 兼容性:TBA 1E 系列与市面上常见的其他电子元件具有良好的兼容性,可以方便地集成到现有系统中。
    - 支持和服务:Traco Power 提供3年的产品质量保证,确保用户能够得到长期的技术支持和维护服务。此外,还可以通过厂商网站获取更多技术文档和支持信息。

    6. 常见问题与解决方案


    - 问题1:设备启动时无输出电压
    - 解决办法:检查输入电压是否符合要求,确认输入电压范围内,且输出负载在最小负载之上。
    - 问题2:输出电压不稳定
    - 解决办法:检查输入电压波动情况,若存在较大波动,则需要添加外部稳压措施。同时,根据应用指南调整电容值以减小输出电压的纹波。
    - 问题3:设备过热
    - 解决办法:检查散热是否良好,建议增加外部散热装置,如散热片或风扇。另外,检查负载是否超过额定范围,避免长时间超负荷运行。

    7. 总结和推荐


    综上所述,TBA 1E 系列转换器凭借其卓越的性能、可靠性和广泛的适用性,在多个领域表现出色。推荐给对成本敏感但又需要高可靠性的项目使用。无论是新项目的开发还是现有系统的升级,TBA 1E 都是一个值得信赖的选择。

TBA 1-1223E参数

参数
转换效率 80%
输出电压 15V
输入电压最大值 13.2V
特性 SCP
输出总功率 1W
输出电压组数 2
输出方式 -
输入电压最小值 10.8V
类型 -
开关频率 -
最大容性负载 -
输出电流最大值 33mA,33mA
散热方式 -
长*宽*高 19.5mm*6mm*9.5mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TBA 1-1223E厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TBA 1-1223E数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TBA 1-1223E TBA 1-1223E数据手册

TBA 1-1223E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5875 ¥ 30.0633
100+ $ 3.2125 ¥ 26.9208
500+ $ 3.0375 ¥ 25.4542
1000+ $ 2.8125 ¥ 23.5688
库存: 80
起订量: 35 增量: 0
交货地:
最小起订量为:1
合计: ¥ 30.06
