THD 10-2422WIN

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THD 10WIN系列, 9 → 36 V 直流输入, ±12V 直流输出, 10W
供应商型号: SG-THD 10-2422WIN
供应商: 国内现货
标准整包数: 10

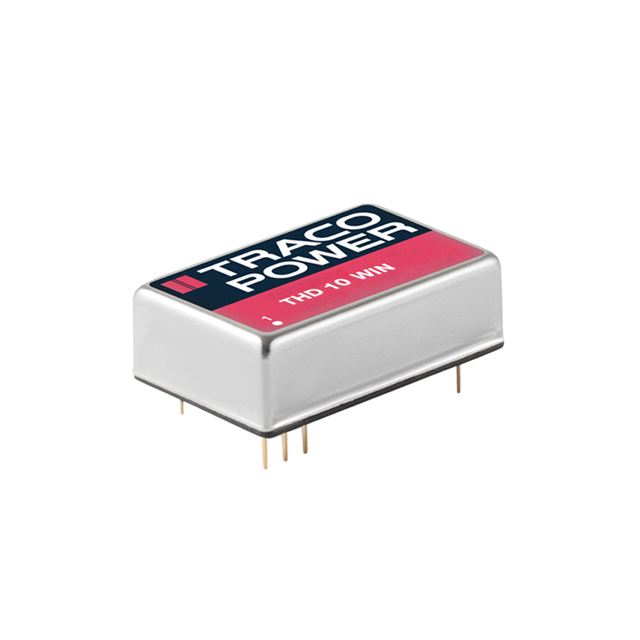

TRACO POWER DC-DC模块 THD 10-2422WIN

THD 10-2422WIN概述


    产品简介


    THD 10WIN系列是由TRACO POWER公司设计的一款高效能DC/DC转换器,适用于需要10瓦输出功率的应用场景。该系列产品提供了广泛的输入电压范围和多种输出电压选择,可以广泛应用于通信设备、工业自动化、医疗设备以及其他对电源稳定性要求较高的场合。

    技术参数


    - 输入电压范围:24 VDC(9-36 VDC)或48 VDC(18-75 VDC)
    - 输出电压:3.3 VDC、5.1 VDC、12 VDC、15 VDC、24 VDC,以及±12 VDC和±15 VDC
    - 输出电流:最大可达2700 mA(3.3 VDC和5.1 VDC)、833 mA(12 VDC)、666 mA(15 VDC)和416 mA(24 VDC)
    - 效率:最高可达87%
    - 工作温度范围:-40°C到+85°C
    - 启动电压:24 VDC模型为9 VDC,48 VDC模型为18 VDC
    - 浪涌电压:24 VDC模型为50 V,48 VDC模型为100 V
    - 隔离电压:输入/输出之间1500 VDC
    - 纹波噪声:20 MHz带宽下最大100 mVp-p
    - 切换频率:典型值为330 kHz

    产品特点和优势


    THD 10WIN系列具有许多显著的特点,使其在市场上脱颖而出:
    - 超宽输入电压范围:4:1的输入电压范围使得它能够适应各种不同的供电环境。
    - 内置EMI滤波器:符合EN 55022标准,无需额外的外部组件即可达到Class A标准。
    - 高效率:高达87%的效率,有效降低能源损耗。
    - 无最小负载要求:这大大简化了设计过程,并减少了对负载管理的需求。
    - 保护功能完善:具备过载保护、短路保护和浪涌电压保护等多重保护机制。

    应用案例和使用建议


    THD 10WIN系列非常适合用于需要稳定电源输出的工业和医疗设备。例如,在一个电信基站项目中,THD 10WIN可以作为后备电源,确保在主电源故障时依然能够提供稳定的电力供应。使用时应注意:
    - 负载匹配:确保负载不会超出转换器的最大输出电流,以免造成过载。
    - 散热考虑:虽然THD 10WIN可以在较宽的温度范围内工作,但长时间满负荷运行时仍需注意散热问题。
    - 环境因素:避免在极端潮湿或腐蚀性环境中使用,以延长使用寿命。

    兼容性和支持


    THD 10WIN系列采用了流行的DIP-24封装,易于集成到现有的电路板设计中,且与其他兼容的电子元器件具有良好的兼容性。此外,TRACO POWER公司还提供了三年的产品保修,以及详尽的技术支持文档和客户服务,确保用户能够轻松应对任何技术问题。

    常见问题与解决方案


    - Q: 输出电压不稳定怎么办?
    A: 检查输入电压是否在正常范围内,同时确认负载变化是否过大。如果问题依旧存在,可能是内部电容老化导致,建议联系售后服务进行维修或更换。

    - Q: 转换器工作时发热严重?
    A: 确认散热措施是否到位,检查周围环境是否过于拥挤,影响空气流通。若仍有问题,可能是因为负载过大,考虑更换更大功率的转换器或优化电路设计。

    总结和推荐


    THD 10WIN系列以其高效能、稳定可靠的特点,成为了众多工业和医疗应用领域的理想选择。无论是从性价比还是性能上来看,它都表现出色。因此,强烈推荐给需要高质量DC/DC转换器的工程师和技术人员。如果您正在寻找一款能够满足严苛工作环境需求的转换器,THD 10WIN系列无疑是您的首选。

THD 10-2422WIN参数

参数
输出电压组数 2
输出电压 12V
最大容性负载 -
输入电压最大值 36V
输入电压最小值 9V~36V(DC)
特性 Remote On/Off,OCP,SCP
输出电流最大值 416mA,416mA
散热方式 -
输出方式 -
转换效率 87%
输出总功率 -
开关频率 -
类型 -
长*宽*高 31.8mm*20.3mm*10.2mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

THD 10-2422WIN厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THD 10-2422WIN数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THD 10-2422WIN THD 10-2422WIN数据手册

THD 10-2422WIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 28.2 ¥ 235.47
50+ $ 23.86 ¥ 199.231
100+ $ 22.8 ¥ 190.38
500+ $ 21.54 ¥ 179.859
库存: 117
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 2354.7
