TES 1-2411V

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TES 1V系列, 21.6 → 26.4 V 直流输入, 5V 直流输出, 1W
供应商型号: SG-TES 1-2411V
供应商: 国内现货
标准整包数: 10

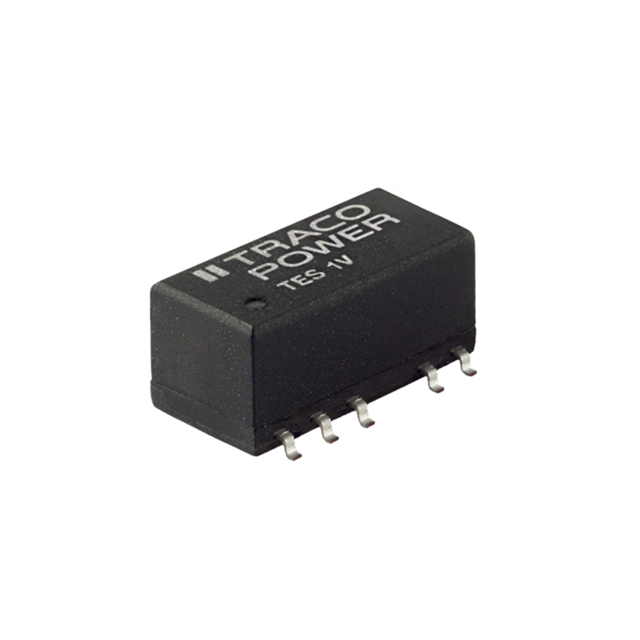

TRACO POWER DC-DC模块 TES 1-2411V

TES 1-2411V概述


    产品简介


    TES 1V系列 1瓦特DC/DC转换器 是一款小尺寸表面贴装(SMD)封装的微型1瓦特直流到直流转换器,具有高隔离度。这些转换器适用于工业和电信领域的板级电源分配系统。其主要特点是小巧的尺寸、宽泛的工作温度范围、高效率以及可选的单输出和双输出型号。这些特性使得TES 1V系列在工业应用中表现出色。

    技术参数


    输入规格:
    - 输入电流(空载/满载):
    - 5 V输入模型:260 mA(典型值)
    - 12 V输入模型:110 mA(典型值)
    - 24 V输入模型:55 mA(典型值)
    - 冲击电压(最大1秒):
    - 5 V输入模型:9 V
    - 12 V输入模型:18 V
    - 24 V输入模型:30 V
    - 反向电压保护:0.3 A(最大)
    输出规格:
    - 输出电压设置精度:详见图表
    - 电压平衡(双输出模型,负载平衡):±1.0%(最大)
    - 调节率:
    - 输入变化:1.2%/1%变化
    - 负载变化:详见图表
    - 纹波和噪声(带宽20 MHz):100 mVpp(最大)
    - 温度系数:±0.02%/K(最大)
    - 短路保护:限流0.5秒(最大)
    一般规格:
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+125°C
    - 案壳温度范围:+95°C(最大)
    - 德率(对流冷却):75°C以上每增加1K减少4%
    - 湿度(非凝结):相对湿度最大95%
    - 可靠性(计算MTBF):>2百万小时
    - I/O隔离电压(60秒):3000 VDC
    - I/O隔离电容(100 kHz,1 V):60 pF(典型值)
    - I/O隔离电阻(500 VDC):>10 GΩ
    - 切换频率:50至150 kHz(取决于负载)

    产品特点和优势


    TES 1V系列转换器的主要特点是:
    - 小尺寸SMD封装,标准脚距。
    - 高达3000 VDC的I/O隔离电压。
    - 无调节设备,简化设计。
    - 单输出和双输出版本选择,适应不同需求。
    - 高效率最高可达80%,适合需要节能的应用。
    - 广泛的工作温度范围,适用于恶劣环境。
    - 铅焊接过程符合IPC/JEDEC J-STD-020D标准,提高可靠性。

    应用案例和使用建议


    应用场景:
    - 工业自动化系统
    - 通信设备
    - 板级电源分配
    使用建议:
    - 在极端温度条件下使用时,请确保设备在工作温度范围内正常工作。
    - 遵循手册中提供的安装指南,以避免电气干扰。
    - 使用过程中监测纹波和噪声,确保输出稳定性。

    兼容性和支持


    TES 1V系列转换器支持铅焊接工艺,符合IPC/JEDEC J-STD-020D标准。此外,制造商提供3年的产品质量保证,确保长期稳定运行。这些转换器可以通过标准的Tape和Reel包装进行大批量自动化生产。

    常见问题与解决方案


    问题1:转换器启动时发热异常。
    解决方案:检查输入电压是否在正常范围内,必要时调整散热措施。
    问题2:输出电压不稳定。
    解决方案:确认负载是否平衡,尝试调整外部滤波电路。
    问题3:输入电压超出额定范围。
    解决方案:降低输入电压至额定范围之内,或者选择对应输入电压的型号。

    总结和推荐


    总结:
    TES 1V系列 1瓦特DC/DC转换器以其小巧的封装、高隔离度、高效率及广泛的工作温度范围而著称。其独特的功能使其成为工业和电信领域应用的理想选择。
    推荐:
    我们强烈推荐TES 1V系列转换器用于需要高效、稳定电源供应的应用场合。其高性能、可靠的电气特性以及广泛的适用性使其在市场上具备很强的竞争力。

TES 1-2411V参数

参数
转换效率 73%
输出方式 -
输入电压最大值 26.4V
输入电压最小值 24V(DC)
输出总功率 -
散热方式 -
最大容性负载 -
输出电流最大值 200mA
开关频率 -
输出电压 5V
输出电压组数 1
特性 SCP
类型 -
长*宽*高 16.3mm(长度)
通用封装 DIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TES 1-2411V厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TES 1-2411V数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TES 1-2411V TES 1-2411V数据手册

TES 1-2411V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 8.93 ¥ 74.5655
100+ $ 7.7 ¥ 64.295
500+ $ 6.99 ¥ 58.3665
1000+ $ 6.38 ¥ 53.273
库存: 120
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 745.65
