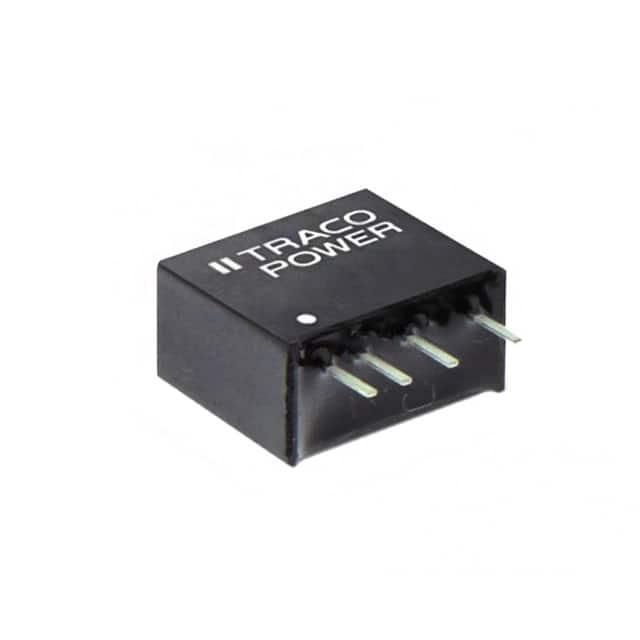

TRN 3-1211

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TRN 3系列, 9 → 18 V 直流输入, 5V 直流输出, 3W
供应商型号: 2829897
供应商: 海外现货
标准整包数: 1
TRACO POWER DC-DC模块 TRN 3-1211

TRN 3-1211概述

    # TRN 3 系列 DC/DC 转换器:技术概述

    产品简介


    TRN 3 系列 DC/DC 转换器是高度集成、紧凑型的电源解决方案,专门设计用于满足各种应用需求。这些转换器以单列直插式(SIP)封装形式提供,体积仅为 11.9 x 7.7 x 11.0 mm,非常适合空间受限的应用场合。TRN 3 系列具备全范围稳压输出,可以处理广泛的输入电压范围(4.5-13.2 VDC、9-18 VDC、18-36 VDC 和 36-75 VDC),并具有全面的电气保护措施,如短路保护。这款转换器广泛应用于工业自动化、医疗设备、通信系统及消费电子产品等领域。

    技术参数


    输入规格
    - 输入电压范围:4.5-13.2 VDC, 9-18 VDC, 18-36 VDC, 36-75 VDC
    - 输入电流:无负载时 75 mA(9 VDC 模型最大)、40 mA(12 VDC 模型最大)、20 mA(24 VDC 模型最大)、12 mA(48 VDC 模型最大)
    - 冲击电压:无负载时 15 V(9 VDC 模型最大)、25 V(12 VDC 模型最大)、50 V(24 VDC 模型最大)、100 V(48 VDC 模型最大)
    - 反射纹波电流:9 VDC 模型最大 100 mA (p-p)、12 和 24 VDC 模型最大 75 mA (p-p)、48 VDC 模型最大 50 mA (p-p)
    - 输入传导噪声:符合 EN 55032 类别 A 或 B 的标准
    - EMC 免疫性:符合 EN 61000-4-2(静电放电)、EN 61000-4-3(辐射免疫性)、EN 61000-4-4(快速瞬变/浪涌)、EN 61000-4-6(传导抗扰性)、EN 61000-4-8(磁场抗扰性)
    输出规格
    - 电压设定精度:最大 ±1%
    - 纹波和噪声:最大 50 mVp-p(20 MHz 带宽)
    - 启动时间:最大 15 ms(典型 5 ms)
    - 短路保护:连续、自动恢复
    一般规格
    - 工作温度范围:-40°C 到 +85°C
    - 储存温度范围:-55°C 到 +125°C
    - 隔离电压:I/O 隔离电压 1600 VDC
    - 绝缘电阻:大于 1 GΩ(500 VDC)
    - 可靠性:计算 MTBF 为 4,400,000 小时(MIL-HDBK-217F, +25°C, 地面良性环境)
    - 开关频率:最小 100 kHz

    产品特点和优势


    TRN 3 系列 DC/DC 转换器的主要特点是:
    - 高集成度:紧凑型 SIP 封装,易于安装。
    - 广泛输入电压范围:支持多种输入电压,适用性强。
    - 高性能:高效率(最高可达 84%),良好的稳压性能和低纹波噪声。
    - 高可靠性:通过严格的安全标准测试(IEC/EN/UL 62368-1、UL 60950-1)。
    - 全面保护:具备短路保护和全面的 EMC 免疫性。
    - 长寿命:计算 MTBF 为 4,400,000 小时,保证长期稳定运行。

    应用案例和使用建议


    TRN 3 系列 DC/DC 转换器广泛应用于需要高效、稳定电源供应的场合,如工业控制系统、医疗器械、通讯设备等。在实际使用中,建议根据具体应用场景选择合适的型号,例如,在低温环境下使用时应注意其温度特性,避免过热损坏。此外,为了提高系统的整体可靠性,建议在外部电路中加入必要的保护元件,如防反接二极管。

    兼容性和支持


    TRN 3 系列 DC/DC 转换器的设计考虑了广泛的兼容性要求,适用于大多数常见的电子设备。厂商提供了详细的安装指南和技术支持文档,确保用户能够方便地进行集成和维护。建议访问官方网站获取最新支持资料和产品文档。

    常见问题与解决方案


    问题1:如何确定合适的输出电压?
    - 解决方案:根据您的应用需求选择相应的输出电压。TRN 3 系列提供多种标准输出电压,如 3.3 VDC、5.0 VDC、12 VDC 等,可以满足不同设备的需求。
    问题2:启动时间较长,如何优化?
    - 解决方案:可以尝试调整输入电压,确保其处于合适的范围内,或者适当增加输出电容容量,有助于缩短启动时间。
    问题3:在高温环境下运行时,性能不稳定怎么办?
    - 解决方案:建议在高温环境下使用时,适当降低负载,或者采用外部散热措施,确保转换器在安全的工作温度范围内运行。

    总结和推荐


    综上所述,TRN 3 系列 DC/DC 转换器是一款性能优越、应用广泛的电源解决方案。它具备高集成度、广泛适用性和高可靠性,特别适合于空间受限且对电源稳定性要求较高的应用场合。总体而言,强烈推荐使用 TRN 3 系列 DC/DC 转换器,尤其是对于那些寻求高效、稳定电源供应的应用项目。

TRN 3-1211参数

参数
输出电流最大值 600mA
最大容性负载 -
转换效率 -
开关频率 -
输入电压最大值 18V
输入电压最小值 9V~18V(DC)
类型 -
输出电压 5V
特性 SCP
输出方式 -
输出电压组数 1
输出总功率 -
散热方式 -
长*宽*高 11.9mm*7.7mm*11mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装

TRN 3-1211厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TRN 3-1211数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TRN 3-1211 TRN 3-1211数据手册

TRN 3-1211封装设计

查看详情并下载
Symbol
Footprint
3D Model
