THM 30-4822WI

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, THM 30 WI系列, 18 → 75 V 直流输入, ±12V 直流输出, 30W
供应商型号: SG-THM 30-4822WI
供应商: 国内现货
标准整包数: 10

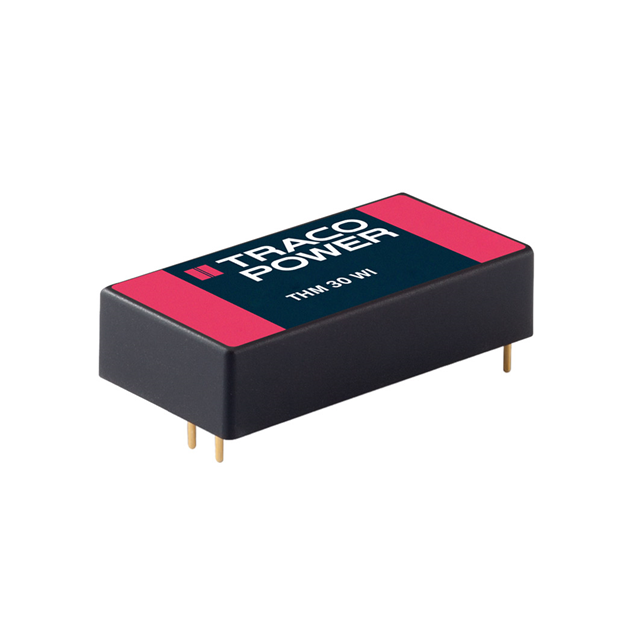

TRACO POWER DC-DC模块 THM 30-4822WI

THM 30-4822WI概述

    # Traco Power THM 30WI 系列 DC/DC 转换器

    产品简介


    Traco Power THM 30WI 系列是专为医疗应用设计的 30 瓦 DC/DC 转换器,采用塑料封装,尺寸为 2.0" x 1.0"。该系列转换器具有宽输入电压范围(4:1),提供高达 5000 VACrms 的加强隔离系统,并且泄漏电流小于 2.5 µA。这些转换器已获得 IEC/EN/ES 60601-1 第三版认证,符合 2 x MOPP(患者保护措施)标准,并附带 ISO 14971 风险管理文件。

    技术参数


    输入规格
    - 输入电流(空载)
    - 24 Vin 模型:13 mA 典型值
    - 48 Vin 模型:10 mA 典型值
    - 浪涌电压(最长3秒)
    - 24 Vin 模型:最大 50 V
    - 48 Vin 模型:最大 100 V
    - 启动电压
    - 24 Vin 模型:最低 9 VDC
    - 48 Vin 模型:最低 18 VDC
    - 启动时间
    - 最大 60 ms(典型值 30 ms)
    - 欠压关断(锁存电路)
    - 24 Vin 模型:7.8 - 8.6 VDC
    - 48 Vin 模型:15.8 - 17.4 VDC
    - 输入滤波器
    - π 型
    输出规格
    - 电压设置精度
    - 最大 ±1%
    - 输出电压调整范围
    - 5 & 12 VDC 模型:±10%
    - 15 & 24 VDC 模型:-10 / +20%
    - 纹波和噪声(单输出模式)
    - ±5.0 VDC 模型:典型值 50 mVp-p
    - ±12 VDC 模型:典型值 75 mVp-p
    - ±15 VDC 模型:典型值 75 mVp-p
    - 15 VDC 模型:典型值 100 mVp-p
    - 24 VDC 模型:典型值 100 mVp-p
    通用规格
    - 工作温度范围
    - 操作温度:-40°C 至 +80°C
    - 外壳温度:最高 +105°C
    - 存储温度:-55°C 至 +125°C
    - 隔离电压
    - (50 Hz,60 s):5000 VACrms 加强隔离
    - 漏电流
    - 240 VAC,60 Hz 下:最大 2.5 µA

    产品特点和优势


    THM 30WI 系列转换器具有多个显著优势:
    - 超宽输入电压范围:覆盖从 5.0 VDC 到 75 VDC,适用于多种电源输入需求。
    - 加强隔离系统:具备高达 5000 VACrms 的隔离电压,确保安全操作。
    - 低泄漏电流:小于 2.5 µA,符合医疗设备要求。
    - 高效率:最高可达 90%,在多种输出电压下均表现出色。
    - 可靠的设计和生产:通过 ISO 13485 质量管理体系认证,可靠性得到保障。

    应用案例和使用建议


    THM 30WI 系列转换器广泛应用于医疗设备、交通运输、控制测量及 IGBT 驱动等领域。具体应用场景如下:
    - 医疗设备:满足医疗设备对隔离和泄漏电流的严格要求。
    - 交通运输:适合汽车和铁路等交通工具上的电力转换需求。
    - 工业控制:在控制和测量设备中提供稳定的电源供应。
    使用建议:
    - 在高温环境下使用时,需考虑降额使用以保证长期稳定性。
    - 对于复杂电磁干扰环境,应考虑外部滤波组件以提升 EMI 性能。

    兼容性和支持


    THM 30WI 系列转换器与其他电子元件高度兼容,例如 Nippon Chemi-Con 电容器。厂商提供详细的文档和支持,包括安装指南和风险管理系统文件。如有需要,可访问官网获取更多支持资料。

    常见问题与解决方案


    常见问题
    1. 启动电压不足
    - 解决方案:确保输入电压达到最低启动电压要求。
    2. 过热保护触发
    - 解决方案:检查散热措施是否有效,必要时增加散热片或降低负载。
    3. 纹波和噪声过高
    - 解决方案:检查输出电容型号是否匹配,或者增加输出滤波电容。

    总结和推荐


    Traco Power THM 30WI 系列 DC/DC 转换器以其高效率、宽输入电压范围和出色的隔离性能,成为医疗设备及其他严苛应用的理想选择。该产品不仅在技术规格上表现卓越,而且具备良好的市场竞争力。总体而言,我们强烈推荐此产品给寻求高性能、高可靠性的电源解决方案的应用场合。

THM 30-4822WI参数

参数
转换效率 90%
输入电压最大值 75V
输出方式 DC-DC
输出电压 12V
输入电压最小值 48V(DC)
最大容性负载 -
输出总功率 -
输出电流最大值 1.25A,1.25A
开关频率 -
特性 OCP,OTP,OVP,SCP
散热方式 -
类型 -
输出电压组数 2
长*宽*高 50.8mm(长度)*25.4mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装

THM 30-4822WI厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

THM 30-4822WI数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER THM 30-4822WI THM 30-4822WI数据手册

THM 30-4822WI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 92.08 ¥ 768.868
50+ $ 85.2 ¥ 711.42
100+ $ 82.73 ¥ 690.7955
500+ $ 80.39 ¥ 671.2565
库存: 57
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 7688.68
