TBL 090-124

产品分类: AC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER 导轨电源, TBL系列, 24V 直流输出, 85 → 264V 交流输入
供应商型号: SG-TBL 090-124
供应商: 国内现货
标准整包数: 1

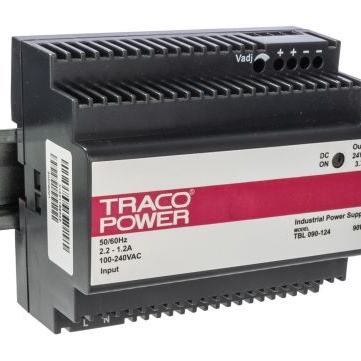

TRACO POWER AC-DC模块 TBL 090-124

TBL 090-124概述

    电子元器件技术手册:TBL系列电源适配器

    产品简介


    TBL系列电源适配器是专为楼宇自动化和工厂自动化应用设计的小型DIN导轨安装电源。这些适配器以其紧凑的设计著称,仅55毫米深的低轮廓外壳使其能够轻松嵌入标准壁挂式控制面板。TBL系列提供15至150瓦的功率范围,适用于各种商业和住宅需求,尤其适合要求安全等级II的应用。

    技术参数


    - 输入电压范围:85至264 VAC(150瓦型号为85至132/187至264 VAC)
    - 输出电压范围:5.0至5.2 VDC,12至16 VDC,24至28 VDC
    - 输出电流:最大可达10 A
    - 效率:最高可达87%
    - 温度范围:-25°C至+70°C(存储范围:-40°C至+85°C)
    - 保护功能:短路和过载保护,直流OK指示灯
    - 认证:UL 508列名,UL 1310, IEC 60950-1, EN 60950-1等
    - 隔离电压:输入到输出 3000 VAC

    产品特点和优势


    TBL系列的主要特点是其低轮廓设计和宽泛的工作温度范围。这些适配器不仅可以在-25°C至+70°C的环境中稳定运行,还能满足各种安全和电磁兼容性的严格要求,使其适用于全球市场的不同应用场景。

    应用案例和使用建议


    - 应用场景:楼宇自动化系统、工厂自动化系统、商业和住宅设施
    - 使用建议:根据不同的应用场景选择合适的输出电压和电流;安装时确保适当的通风条件以避免因高温导致的性能下降。

    兼容性和支持


    - 兼容性:适用于各种DIN导轨系统和墙壁安装方式,提供安装支架
    - 支持:提供3年产品保修,并可在官方网站获取最新的文档和技术支持

    常见问题与解决方案


    1. 问题:电源适配器不工作。
    - 解决方法:检查输入电压是否在正常范围内,确认所有连接是否正确。
    2. 问题:输出电压不稳定。
    - 解决方法:调整输出电压设置或检查负载情况。

    总结和推荐


    TBL系列电源适配器凭借其紧凑的设计、广泛的工作温度范围和全面的安全及电磁兼容性认证,在楼宇和工厂自动化领域具有明显的优势。强烈推荐用于需要高可靠性和稳定性供电的场合。

TBL 090-124参数

参数
输出电流最大值 3.75A
输出电压组数 1
转换效率 -
输出电压 24V
特性 可调输出,IP20,通用输入
输入电压最大值 264V(AC)
输出方式 Fixed
类型 -
输出总功率 90W
输入电压最小值 85V(AC)
散热方式 -
开关频率 -
最大容性负载 -
长*宽*高 105mm(宽度)*89.5mm(高度)
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

TBL 090-124厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TBL 090-124数据手册

厂牌 PDF简要描述 下载
TRACO POWER AC-DC模块 TRACO POWER TBL 090-124 TBL 090-124数据手册

TBL 090-124封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 90.76 ¥ 757.846
10+ $ 83.77 ¥ 699.4795
25+ $ 81.27 ¥ 678.6045
50+ $ 77.78 ¥ 649.463
库存: 58
起订量: 5 增量: 1
交货地:
最小起订量为:5
合计: ¥ 3789.23
直接购买
加入购物车
