首页  >  产品百科  >  TEN 60-2411WIN

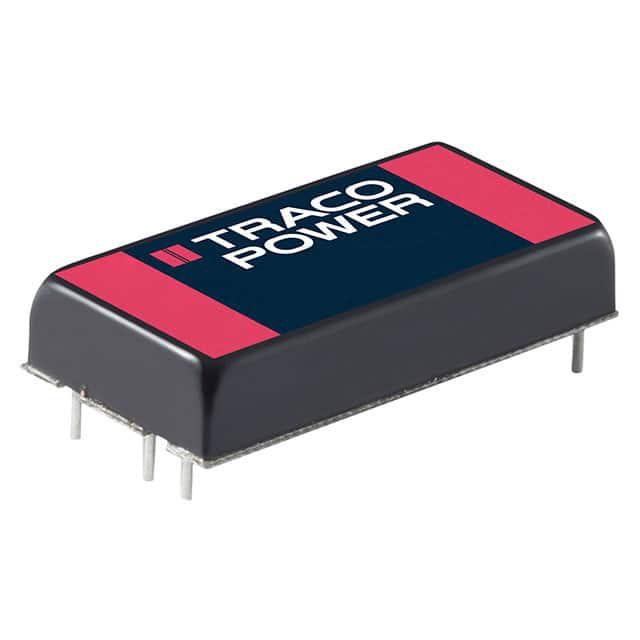

TEN 60-2411WIN

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TEN 60WIN系列, 9 → 36 V 直流输入, 5V 直流输出, 60W
供应商型号: SG-TEN 60-2411WIN
供应商: 国内现货
标准整包数: 10

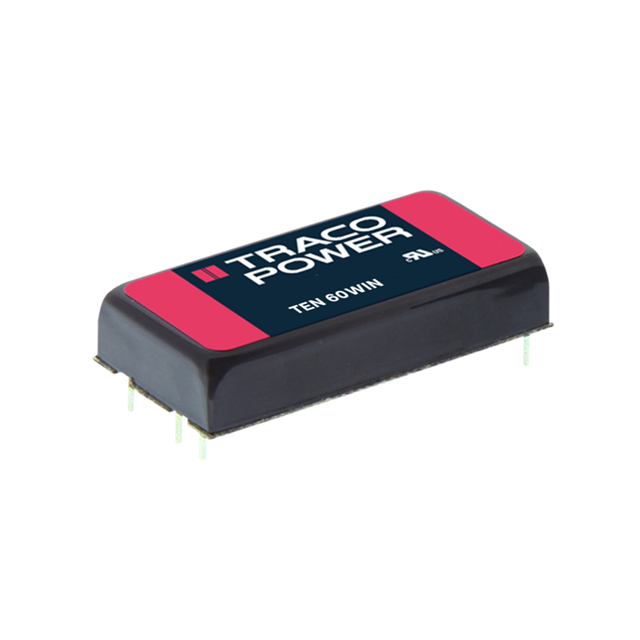

TRACO POWER DC-DC模块 TEN 60-2411WIN

TEN 60-2411WIN概述

    # TEN 60WIN 系列 DC/DC 转换器产品技术手册

    产品简介


    TEN 60WIN 系列是来自 Traco Power 的一款高性能 60 瓦直流-直流转换器模块,其特点在于超宽输入电压范围(4:1),支持 9 至 36 VDC 或 18 至 75 VDC 输入电压。此系列模块采用六面屏蔽设计的 2" x 1" 金属封装,具有工业标准尺寸和引脚布局。广泛应用于无线网络、电信/数据通信、工业控制系统和测量设备等领域。这些转换器具备高效率(最高可达 92%)、远程开启/关闭功能、过压保护、欠压锁定以及短路保护等多种特性,尤其适合电池供电系统。

    技术参数


    | 参数 | 值 |

    | 封装尺寸 | 2” x 1” 金属封装 |
    | 输入电压范围 | 9–36 VDC 或 18–75 VDC |
    | 输出电压选项 | 单一输出:5V, 12V, 15V, 24V
    双极性输出:±12V, ±15V, ±24V |
    | 最大输出电流 | 单输出模式:2.5A 或更高 |
    | 效率 | 91% 至 92% |
    | 开机启动时间 | 60 毫秒 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 隔离电压 | 输入/输出隔离 1500 VDC |
    | 远程控制 | 支持远程开关 |

    产品特点和优势


    特点
    1. 紧凑设计:采用 2” x 1” 的金属封装,符合行业标准,易于集成。
    2. 高效率:典型效率高达 92%,显著降低能耗。
    3. 超宽输入电压范围:支持多种电源配置,适应不同环境。
    4. 无最小负载要求:适用于各种负载条件下的稳定运行。
    5. 高可靠性:提供三年质保,满足长期使用需求。
    6. 抗干扰性能强:符合 EN 55032 和 EN 61000-4-2 标准,确保电磁兼容性。
    优势
    - 高度集成化设计减少外部电路需求。
    - 适用于严苛环境条件(如低温或高温)。
    - 符合 RoHS 和 REACH 标准,绿色环保。

    应用案例和使用建议


    应用场景
    - 无线网络设备:为路由器或接入点供电。
    - 工业控制系统:如 PLC(可编程逻辑控制器)配套电源。
    - 测量仪器:确保设备在复杂条件下正常工作。
    使用建议
    1. 选择合适的输入电压范围:根据具体应用选择匹配的输入电压。
    2. 合理布置滤波电容:推荐使用 Nippon Chemi-Con 的 KY 系列电解电容搭配瞬态电压抑制器(TVS)。
    3. 保持散热良好:考虑选配热沉以提高热管理性能。

    兼容性和支持


    兼容性
    - 输出端口设计与多数主流接口兼容。
    - 可轻松嵌入现有系统架构中。
    支持服务
    - 提供全面的技术文档,包括认证证书(如 UL/cUL 60950-1, IEC/EN 60950-1)。
    - 在线下载支持文档(www.tracopower.com/overview/ten60win)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压不稳定导致输出异常 | 检查输入端是否有足够的滤波电容 |
    | 远程开关信号无效 | 确认信号符合 On(3.0–12V 或开路)或 Off(0–1.2V 或短路)的要求 |
    | 输出纹波过大 | 更换更高容量的电容器 |

    总结和推荐


    综合评估
    TEN 60WIN 系列 DC/DC 转换器凭借其紧凑的设计、高效率、宽输入范围及多功能特性,在多个领域表现出色。尤其适用于对空间有限但需要高效能的应用场合。
    推荐意见
    强烈推荐给寻求高性能、低功耗且具有灵活性解决方案的设计工程师。无论是作为主电源还是辅助电源,TEN 60WIN 系列都将是理想之选。

TEN 60-2411WIN参数

参数
散热方式 -
输出总功率 60W
最大容性负载 -
类型 -
输入电压最小值 9V
输入电压最大值 36V
输出电压 5V
开关频率 -
输出方式 -
转换效率 92%
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出电压组数 1
输出电流最大值 12A
长*宽*高 50.8mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TEN 60-2411WIN厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TEN 60-2411WIN数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TEN 60-2411WIN TEN 60-2411WIN数据手册

TEN 60-2411WIN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 116.53 ¥ 973.0255
50+ $ 104.18 ¥ 869.903
100+ $ 96.84 ¥ 808.614
500+ $ 84.69 ¥ 707.1615
库存: 743
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 9730.25
直接购买
加入购物车
