TMH 2415S

产品分类: DC-DC模块
厂牌: TRACO POWER
产品描述: TRACOPOWER DCDC转换器, TMH系列, 21.6 → 26.4 V 直流输入, 15V 直流输出, 2W
供应商型号: SG-TMH 2415S
供应商: 国内现货
标准整包数: 10

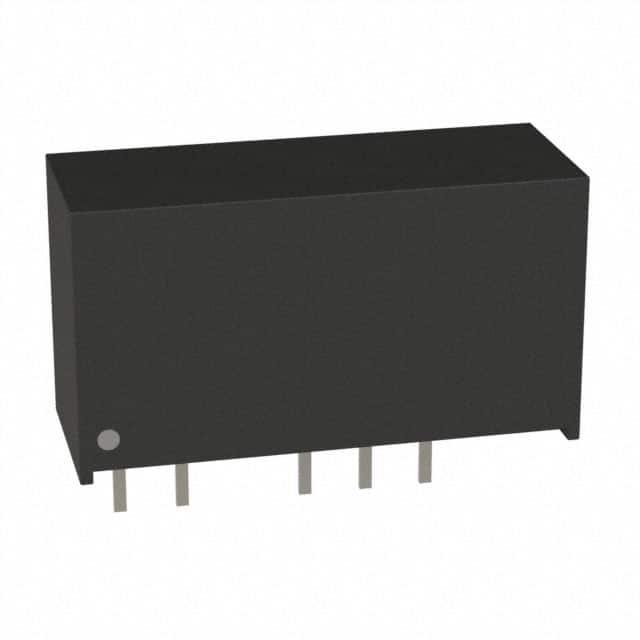

TRACO POWER DC-DC模块 TMH 2415S

TMH 2415S概述

    电子元器件产品技术手册解析
    本文将针对来自Traco Power公司的TMH系列微型2瓦特DC/DC转换器进行详细解析,涵盖产品简介、技术参数、特点与优势、应用案例及使用建议、兼容性及支持等内容,旨在帮助用户更好地理解和应用此款高性能的DC/DC转换器。

    1. 产品简介


    TMH系列为一种集成化的微型2瓦特DC/DC转换器,采用单列直插式封装(SIP),特别适用于空间受限的应用场合。其设计采用了全表面贴装工艺(SMD),实现了小型化的同时也保证了高效率(最高可达83%)。这一系列产品广泛应用于需要高可靠性电源转换的场合,如通信、工业控制及医疗设备等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 5V、12V、24V |
    | 输出电压 | 单输出:400mA@5V、165mA@12V;双输出:±10% @ 15VDC |
    | 输出电流 | 最大输出电流达400mA(单输出)/ ±200mA(双输出) |
    | 效率 | 典型值最高83% |
    | 隔离电压 | I/O隔离可达1000VDC |
    | 温度范围 | 工作温度-40℃至+85℃,储存温度-50℃至+125℃ |
    | 尺寸 | 长x宽x高:约19.5mm x 7.5mm x 5.08mm |

    3. 产品特点和优势


    - 紧凑设计:TMH系列采用SIP封装,占地面积仅1.5cm²,非常适合空间有限的设计项目。
    - 高效率:得益于高效的开关频率(50-100kHz),TMH转换器能够在不同负载条件下保持高达83%的高效率。
    - 高隔离电压:1000VDC的隔离电压确保了产品在强电场环境下的安全运行。
    - 坚固耐用:通过100%烧录测试并符合RoHS标准,产品具有优良的稳定性和环保特性。

    4. 应用案例和使用建议


    TMH系列DC/DC转换器可广泛应用于各种电子设备中,特别是那些对体积和重量有严格要求的应用,例如医疗仪器、通信设备及工业控制系统。根据具体应用需求,选择合适的输入输出电压配置可以最大化产品的性能表现。此外,在设计阶段应充分考虑散热问题,避免因过热导致的效率下降或损坏风险。

    5. 兼容性和支持


    TMH系列转换器与市面上常见的各类电子设备兼容良好,无论是作为现有系统的升级还是新项目的开发都能轻松集成。Traco Power公司提供了详尽的技术文档和全面的技术支持服务,包括产品手册下载、在线技术支持及现场培训等,确保客户能够充分发挥产品的性能优势。

    6. 常见问题与解决方案


    - 问题:启动时出现不稳定现象?
    - 解决办法:检查输入电源是否稳定,若存在波动可能需增加外部滤波电容。
    - 问题:无法达到预期的输出电压?
    - 解决办法:确认负载是否超出额定范围,同时检查输出端是否有异常负载。
    - 问题:产品发热严重?
    - 解决办法:改善散热条件,必要时增加散热片或风扇辅助降温。

    7. 总结和推荐


    TMH系列微型2瓦特DC/DC转换器凭借其小巧的体积、高效能及高可靠性,在众多同类产品中脱颖而出。它不仅满足了现代电子设备对于电源模块小型化的需求,还通过优化设计提升了整体性能。因此,无论是初次接触还是已有使用经验的工程师,都强烈推荐选用TMH系列DC/DC转换器来构建可靠高效的电力系统。

TMH 2415S参数

参数
开关频率 -
输出电压 15V
输出电流最大值 133mA
转换效率 82%
类型 -
特性 SCP
输出方式 -
输出总功率 2W
输出电压组数 1
最大容性负载 -
输入电压最小值 21.6V
散热方式 -
输入电压最大值 26.4V
长*宽*高 19.558mm*7.62mm*10.16mm
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TMH 2415S厂商介绍

TRACO Power是一家瑞士公司,专注于设计和制造小型、高性能的AC/DC和DC/DC电源转换器。公司成立于1970年,以其创新和高质量的产品而闻名。

TRACO Power的产品主要分为以下几个类别:
1. AC/DC电源转换器:这些产品将交流电转换为直流电,广泛应用于工业控制、医疗设备、通信设备等领域。
2. DC/DC电源转换器:这些产品将一种直流电压转换为另一种直流电压,常用于电池供电设备、便携式电子设备等。
3. 隔离式电源模块:提供隔离保护,适用于需要电气隔离的应用,如医疗设备、工业自动化等。
4. 电源适配器:为各种电子设备提供电源,如家用电器、办公设备等。

TRACO Power的优势在于:
1. 高性能:产品具有高效率、高可靠性和高稳定性。
2. 创新设计:不断推出新技术和新产品,满足市场需求。
3. 广泛的产品线:提供多种规格和功能的电源转换器,满足不同应用需求。
4. 严格的质量控制:产品经过严格的测试和认证,确保质量和安全。
5. 全球服务网络:在全球范围内提供技术支持和售后服务。

TMH 2415S数据手册

厂牌 PDF简要描述 下载
TRACO POWER DC-DC模块 TRACO POWER TMH 2415S TMH 2415S数据手册

TMH 2415S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.11 ¥ 51.0185
100+ $ 4.99 ¥ 41.6665
500+ $ 4.7 ¥ 39.245
1000+ $ 4.37 ¥ 36.4895
库存: 1068
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 510.18
